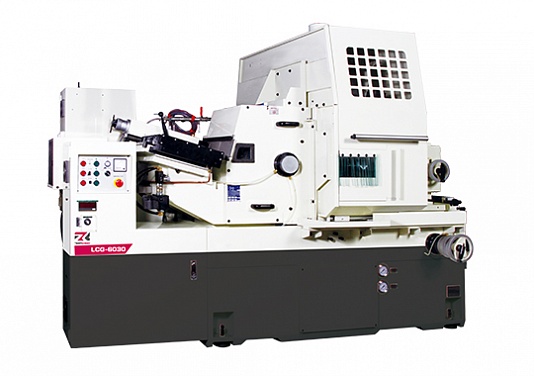

Прецизионный бесцентрово-шлифовальный станок LCG-6030
Обороты шпинделя ведущего круга:
10 ~ 250 об/мин
Мин. подача круга: 0,001 мм
Угол поворота ведущего круга: ± 5 °
Без ЧПУ
- Технические характеристики
- Комплектация
- Доставка
Модель |
Ед. изм. |
LCG-6030 |
Параметры обработки |
||
Обрабатываемый диаметр |
мм |
Ø1~Ø100 |
Обрабатываемый диаметр (опция) |
мм |
Ø100~Ø150 |
Максимальная длина обработки |
мм |
305 |
Ведущий круг |
||
Размеры ведущего круга |
мм |
Ø305 x 305 x Ø127 |
Обороты шпинделя ведущего круга |
об/мин |
10-250 |
Угол наклона ведущего круга |
град |
-3° ~ +5° |
Угол поворота бабки ведущего круга |
град |
±5° |
Шлифовальный круг |
||
Размеры шлифовального круга |
мм |
610 x 305 x 304.8 |
Линейная скорость |
м/с |
33(40) |
Обороты шпинделя шлифовального круга |
об/мин |
1200 |
Мощность двигателя шлифовального круга |
кВт |
22.5 (4P) |
Подачи маховиков |
||
Подача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
3.5 (0.05) |
Микроподача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.1 (0.001) |
Подача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
9 (0.05) |
Микроподача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.2 (0.001) |
Подача правильного устройства при повороте маховика на 1 оборот (1 деление) |
мм |
2 (0.01) |
Прочее |
||
Мощность помпы СОЖ |
кВт |
0.18 |
Мощность гидравлической помпы |
кВт |
0.75 |
Габариты и вес станка |
||
Вес станка |
кг |
5500 |
Габариты станка |
мм |
2500 x 1900 x 1530 |
Станок применяется для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку помещают между двумя абразивными кругами — шлифовальным, ведущим и прижимают к опорному ножу.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Ведущий круг и фланец ведущего круга
- Шлифовальный круг и фланец шлифовального круга
- Стойка с опорным ножом для врезного шлифования
- Стойка с опорным ножом для шлифования на проход
- Масляный бак
- Система охлаждения
- Алмазный инструмент
- Инструмент для обслуживания станка
- Лампа освещения рабочей зоны
- Руководство по эксплуатации станка на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Стенд и оправка для балансировки шлифовального круга
- Автоматическое приспособление для врезного шлифования
- Устройство ручной подачи для врезного шлифования
- Гидравлическое устройство извлечения детали при врезном шлифовании
- Автоматическое устройство загрузки
- Устройство автоматической подачи для шлифования на проход
- Устройство автоматической разгрузки
- Устройство поддержки длинных прутков при шлифовании V-типа
- Профильный шаблон
- Магнитный сепаратор для очистки СОЖ
- Бумажный фильтр
- Гидроциклонный сепаратор СОЖ
- Устройство автоматической загрузки/разгрузки (врезное шлифование)
- Вибрационное устройство загрузки (шлифование на проход (продольное шлифование))
- Люнет для длинных деталей (шлифование на проход) L = 250~500 мм
