Фрезерный вертикальный обрабатывающий центр ELV -1255

Фрезерный вертикальный обрабатывающий центр ELV -1255
Артикул: 12929
Тип направляющих: качения
Размер рабочего стола:
1200х550 мм
Мощность двигателя:
7,5/11 кВт
Вес: 5700 кг
Производство: Тайвань
120320 у.е.
11 681 553 ₽

Купить в 1 клик

Тип направляющих: качения
Размер рабочего стола:
1200х550 мм
Мощность двигателя:
7,5/11 кВт
Вес: 5700 кг
Производство: Тайвань
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Модель

Ед. изм.

ELV -1255

Система ЧПУ



FANUC 0iMF "PLUS"

Тип направляющих



Качения

Рабочий стол





Габариты рабочего стола

мм

1200 х 550

Т-слоты (ширина х кол-во х шаг)

мм

18х5х95

Грузоподъемность

кг

600

Перемещения





Ось X

мм

1000

Ось Y

мм

600

Ось Z

мм

600

Расстояние от торца шпинделя до поверхности стола

мм

120-720

Шпиндель





Тип конуса шпинделя



BT-40

Тип привода шпинделя



Ременный

Частота вращения

об/мин

8 000

10 000 опция

Мощность двигателя

кВт

7,5 / 11

11 / 15 опция

Подачи





Рабочие подачи по осям X\Y\Z

мм/мин

10000

Ускоренные подачи по осям X\Y\Z

м/мин

36

Магазин инструмента





Тип магазина



Рука-манипулятор

Количество позиций

шт

24

Максимальный вес

кг

7

Максимальный вылет

мм

300

Время смены инструмента

с

1.5

Общие параметры





Объем бака СОЖ

л

250

Давление воздуха

кг

6

Потребляемая мощность

кВА

20

Длина х Ширина

мм

2950 х 2480

Высота

мм

2950

Масса станка

кг

5700


Фрезерные вертикальные обрабатывающие центры STEELMAC серии ELV предназначены для высокопроизводительной и высокотехнологичной обработки корпусных заготовок и деталей сложной геометрической формы. Благодаря тяжёлой станины увеличенного сечения и жесткого шпиндельного узла, станки обеспечивают высокую виброустойчивость и точность обработки в течении длительного времени работы. Привод шпинделя с высоким крутящим моментом обеспечивает жесткую и силовую обработку при тяжелых режимах резания. Линейные направляющие увеличенного сечения обеспечивают быструю и точное позиционирование рабочих (подвижных) узлов станка. Современные системы управления (Fanuc, Mitsubishi) обеспечивают высокотехнологические возможности обработки и контроля деталей и предоставляют пользователю множество современных функций по программирования станка и технологических процессов для 3-х, 4-х и 5-ти осевой обработки. Фрезерные вертикальные обрабатывающие центры STEELMAC серии ELV обладают отличной продуманной эргономикой, которая позволяет быстро и удобно производить наладку и настройку станка, обслуживать рабочую зону станка и контролировать работоспособность всех основных узлов станка.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Фрезерные вертикальные обрабатывающие центры STEELMAC серии ELV применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической и приборостроении.

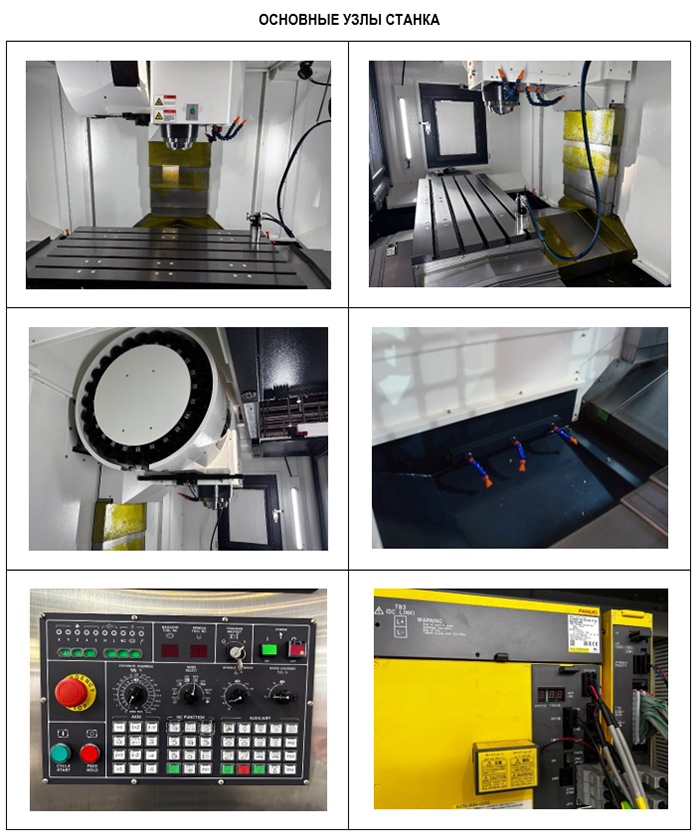

Без имени-3.jpg

Без имени-5.jpg

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

·     Тяжелая конструкция станка с основными узлами (основание, стойка, шпиндельная бабка, стол, инструментальный суппорт) изготовлены из высокопрочного чугуна марки «Механит» с увеличенными ребрами жесткости и обеспечивают повышенную виброустойчивость, жесткость и устойчивость станка к изгибающим деформациям, которые влияют на качество обработки деталей и долгий срок эксплуатации режущего инструмента.

·       Жесткий шпиндельный узел в сочетании с мощным редукторным приводом обеспечивают силовую и жесткую обработку при тяжелых режимах резания.

·       Рабочий стол с высокой грузоподъемностью позволяет обрабатывать крупногабаритные и тяжелые заготовки и детали.

·       Линейные направляющие увеличенного сечения в сочетании со шпинделем с высокими оборотами позволяют производить высокоскоростную и точную обработку деталей.

·       Линейные направляющие обеспечивают ускоренные перемещения до 36 м/мин

·       Возможность компоновки станка поворотным или наклонно-поворотным столом для высокотехнологичной 4-х и 5-ти осевой обработки.

·       Инструментальный магазин повышенной емкостью до 24 позиций позволяет обрабатывать наукоемкие детали, где требуется большое количество инструментов.

·       Инструментальный магазин комплектуются рукой-манипулятором, который обеспечивает быструю смену инструментальных позиций при наладке и работе станка, что на 30% экономит вспомогательное время.

·      Система ЧПУ Fanuc 0i-MF Plus с использованием оптоволоконных кабелей обеспечивает точность воспроизведения запроектированной модели и высокую скорость обработки. Благодаря этому достигается увеличение производительности оборудования, так и повышение качества выпускаемой продукции.

Наименование оборудования

Цена с НДС, в Юанях

ФРЕЗЕРНЫЙ ВЕРТИКАЛЬНЫЙ ОБРАБАТЫВАЮЩИЙ ЦЕНТР

STEELMAC модели ELV-1255. На складе.

Стандартная комплектация:

· Система ЧПУ FANUC 0iM "PLUS" с цветным монитором 8,4" LCD - ЗАМЕНА

· Ременный привод шпинделя – 7,5/11 кВт. - ЗАМЕНА

· Шпиндель - BT40, 8 000 об/мин – ЗАМЕНА

· Инструментальный стол (Д х Ш) – 1200 х 650 мм

· Грузоподъемность стола 600 кг

· Перемещения по осям X/Y/Z – 1000 / 600 / 600 мм

· Линейные направляющие по осям X/Y/Z – 36 / 36 / 36 м/мин

· Инструментальный магазин на 24 позиций (манипуляторный тип)

· Электрический шкаф

· Система подачи СОЖ

· Масляное охлаждение шпинделя

· Система автоматической смазки направляющих и ШВП

· Освещение рабочей зоны

· Трехцветная сигнальная лампа

· Телескопическая защита направляющих и ШВП

· Кабинетная защита зоны обработки

· Передача данных через Ethernet

· Функция жесткого нарезания резьбы

· Функция автоматического отключения станка M30

· Регулировочные болты и опоры

· Инструмент для обслуживания станка

· Руководство по эксплуатации на русском языке

Дополнительная комплектация:

· Система ЧПУ FANUC 0iM "PLUS" с цветным монитором 10,4" LCD

· Ременный привод шпинделя - 11/15 кВт.

· Шпиндель - BT40, 10 000 об/мин

· Конвейер для удаления стружки (ленточный тип)

· Пистолет для подачи воздуха

· Пистолет для подачи СОЖ

Складская программа OOO «СТИЛМАК».

Станок в вышеуказанной комплектации В НАЛИЧИИ!

882 180,00 ¥
