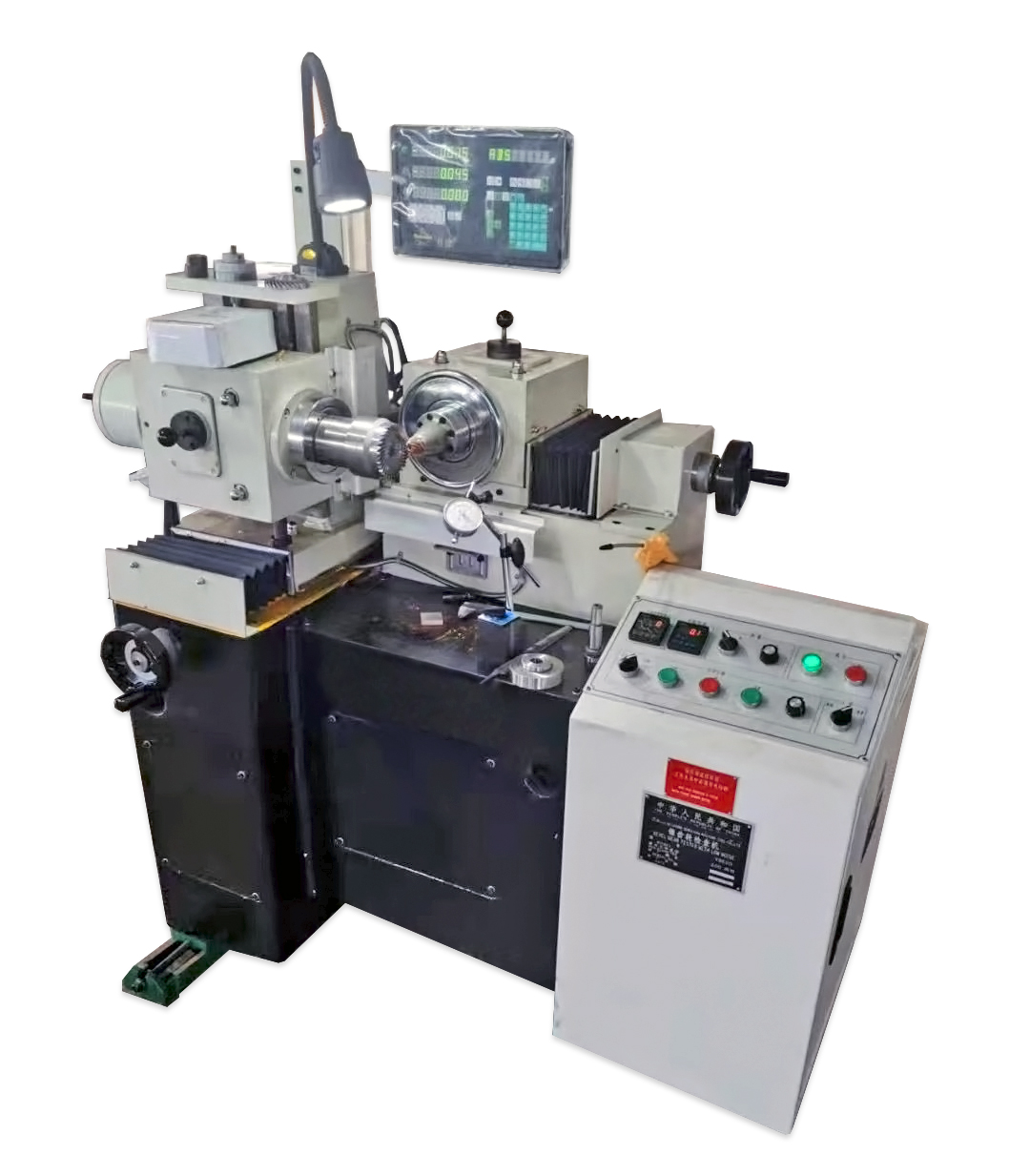

Станок контрольно-обкатной с УЦИ CTMC TBK-200

Станок контрольно-обкатной с УЦИ CTMC TBK-200
Артикул: 14457
Для спиральных конических
зубчатых передач
Макс. Ø : до 200 мм
Модуль заготовки: до 10 мм.
Цена: по запросу

Получить расчет лизинга

Получить предложение

Для спиральных конических
зубчатых передач
Макс. Ø : до 200 мм
Модуль заготовки: до 10 мм.
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Модель

TBK-200

Модуль заготовки (мм)

до 10

Макс. диаметр (мм)

200

Количество зубьев заготовки (шт) Неограниченно
Максимальное гипоидное смещение (мм) ±40
Скорость вращения шпинделя (об/мин) 0-1500
Расстояние от торца шпинд. колеса до оси шпинд. шестерни (мм) 100-180

Расстояние от торца шпинд. шестерни до оси шпинд. колеса (мм)

100-180
Мощность главного двигателя (КВт) 1,1
Габариты станка (мм) 1400×1000×1300
Масса станка (кг) 1200

Контрольнообкатной станок с УЦИ CTMC TBK-200 предназначен для контроля конических и гипоидных передач с прямыми и криволинейными зубьями с межосевым углом, равным или отличающимся от 90°. На станках можно также проводить контроль соответствующих параметров цилиндрических и червячных передач в пределах допускаемых величинами установочных перемещений ведущего и ведомого шпинделей станка. Работа станков основана на принципе обкатки контролируемых шестерен. Отсчет величины отклонений базовых расстояний шестерни и колеса от их номинального значения производится при оптимальном расположении пятна контакта и наименьшем уровне шума. Отклонения базовых расстояний учитываются при монтаже пар для определения величины монтажных компенсаторов. Для точного замера монтажных расстояний на данных осях установлены электронно-оптические линейки. Станки снабжены механизмом измерений величины бокового зазора. На станках возможна комплексная проверка точности конических зубчатых колес, возможен акустический контроль (опционально). Каретка с ведущей бабкой и тормозная бабка перемещаются по широким прямолинейным направляющим станины. Стойка ведущей бабки имеет возможность поворачиваться на круговых направляющих каретки для установки и контроля передач с осями шестерен, расположенными  не под прямым углом. Ведущая бабка может перемещаться по вертикальным направляющим стойки для установки величины гипоидного смещения.

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
