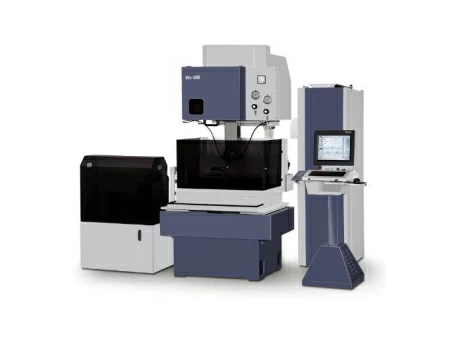

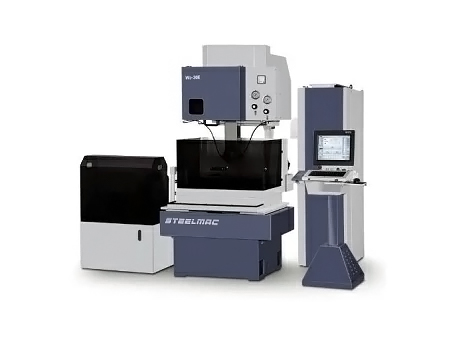

Электроэрозионные проволочно-вырезные станки Wi-30E, Wi-50E, Wi-60E (струйного типа, сервопривода)
- Технические характеристики
- Описание
|
Тех. хар-ки/Модель |
Ед. изм. |
Wi-30E |
Wi-50E |
Wi-60E |
|
Тип обработки |
|
Струйный |
Струйный |
Струйный |
|
Тип приводов |
|
Сервопривода |
Сервопривода |
Сервопривода |
|
Рабочая зона станка |
|
|
|
|
|
Макс. габариты заготовки (ДхШхВ) |
мм |
760х520х295 |
870х520х295 |
1000х650х340 |
|
Макс. размеры рабочего стола (Д х Ш) |
мм |
640х500 |
740х500 |
870х680 |
|
Макс. вес заготовки |
кг |
500 |
700 |
1000 |
|
Оси станка |
|
|
|
|
|
Количество осей |
шт |
5 (X/Y/Z/U/V) |
5 (X/Y/Z/U/V) |
5 (X/Y/Z/U/V) |
|
Тип приводов по осям: X/Y/Z/U/V |
|
Сервопривода |
Сервопривода |
Сервопривода |
|
Кол-во одновременно управляемых осей |
шт |
4 оси: X / Y / U / V |
4 оси: X / Y / U / V |
4 оси: X / Y / U / V |
|
Перемещение по осям: X/Y/Z |
мм |
400/300/300 |
500 / 300 / 300 |
640 / 450 / 350 |
|
Перемещение по осям: U/V |
мм |
100 / 100 |
100 / 100 |
100 / 100 (120 / 120) |
|
Скорость подачи стола по осям X / Y |
мм/мин |
0~400 (0~800) |
0~400 (0~800) |
0~400 (0~800) |
|
Электрод-проволока |
|
|
|
|
|
Материал проволоки |
|
Латунь |
Латунь |
Латунь |
|
Диаметр проволоки |
мм |
Ø 0,10 ~ 0,33 |
Ø 0,10 ~ 0,33 |
Ø 0,10 ~ 0,33 |
|
Масса катушки проволоки |
кг |
5 (10 опция) |
5 (10 опция) |
5 (10 опция) |
|
Угол наклона проволоки (опция) / Высота заготовки |
град |
±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45 ) |
±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45 ) |
±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45 ) |
|
Скорость подачи проволоки |
м/мин |
0 ~ 15 м/мин |
0 ~ 15 м/мин |
0 ~ 15 м/мин |
|
Натяжение проволоки |
г*с (Н) |
200~24000г*с (2~24Н) |
200~24000г*с (2~24Н) |
200~24000г*с (2~24Н) |
|
Диэлектрик (вода) |
|
|
|
|
|
Объём бака для диэлектрика (воды) |
л |
270 |
270 |
350 |
|
Тип фильтра бака воды / Скорость фильтрации |
л/мин |
Бумажный / 40 |
Бумажный / 40 |
Бумажный / 40 |
|
Контроль качества диэлектрика (воды) |
|
Автоматический |
Автоматический |
Автоматический |
|
Контроль проводимость диэлектрика (воды) |
Ω.cm |
(2,5 ~ 5,0) х 104 |
(2,5 ~ 5,0) х 104 |
(2,5 ~ 5,0) х 104 |
|
Объём бака для ионообменной смолы |
л |
5 |
5 |
5 |
|
Система ЧПУ |
|
|
|
|
|
Операционная система |
|
Windows |
Windows |
Windows |
|
Устройство управления |
|
ПК 64 битный |
ПК 64 битный |
ПК 64 битный |
|
Оперативная память |
ГВ |
RAM 4GB |
RAM 4GB |
RAM 4GB |
|
Жесткий диск (Solid State Drive - твердотельный накопитель) |
ГВ |
SSD 64GB |
SSD 64GB |
SSD 64GB |
|
Программная платформа |
|
NET Framework |
NET Framework |
NET Framework |
|
Диагональ монитора системы ЧПУ |
|
15” TFT - сенсорный |
15” TFT - сенсорный |
15” TFT - сенсорный |
|
Минимальное задаваемое значение шага (дискретность) |
мм |
0,001 |
0,001 |
0,001 |
|
Максимальное отрабатываемое значение |
мм |
±999,999 |
±999,999 |
±999,999 |
|
Генератор |
|
|
|
|
|
Генератор импульсов |
|
МОП транзисторы |
МОП транзисторы |
МОП транзисторы |
|
Питание сети |
АС |
Переменный ток |
Переменный ток |
Переменный ток |
|
Максимальный выходной ток |
А |
25А |
25А |
25А |
|
Напряжение без нагрузки |
В |
96 В |
96 В |
96 В |
|
Электропитание |
|
|
|
|
|
Электропитание |
В, Гц. |
3 фазы, 380В, 50 Гц |
3 фазы, 380В, 50 Гц |
3 фазы, 380В, 50 Гц |
|
Общее электропотребление (без системы охлаждения воды) |
кВА |
13 (11) |
13 (11) |
13 (11) |
|
Габаритные размеры станка |
|
|
|
|
|
Габаритные размеры станка (Д х Ш х В) |
мм |
2300 х 2200 х 2150 |
2600 х 2200 х 2150 |
3000 х 2650 х 2250 |
|
Вес станка |
кг |
1950 |
2300 |
3400 |

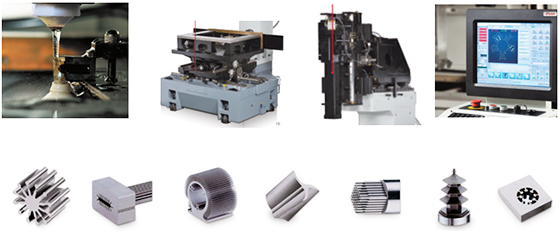

Предназначены для изготовления деталей машин, ювелирных изделий, штампов, инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана (материал должен быть электропроводным).
|
Стандартная комплектация:
· Система ЧПУ на базе Windows с сенсорным экраном 15” TFT
· Пульт дистанционного управления
· Серводвигатели по осям X / Y / Z / U / V
· Устройство наклона проволоки под углом ±15˚
· Автоматическое приспособление для вертикального выравнивания проволоки
· Бак для диэлектрика (воды)
· Бака для ионообменной смолы
· Трёхцветная лампа индикации состояния работы станка
· Приспособление для замены направляющих фильер
· Приспособление для вертикального выравнивания проволоки
· Прижимы для крепления заготовок
· Инструмент для обслуживания станка (инструментальный ящик)
· Руководство по эксплуатации
Комплект расходных материалов:
· Латунная проволока: Ø 0,25 мм (катушка 5 кг): 1 шт.
· Токоподводящие электроды (токосъёмники) (верхние / нижние): 2 шт / 1 комплект
· Водяные (сопла) форсунки (верхние / нижние) для работы под прямым резом и углом до 6˚ для прокачки воды (Ø 4 мм - 2 шт/1 комплект, Ø 6 мм - 2 шт/1 комплект.)
· Комплект керамических направляющих (фильер) для работы проволокой Ø 0,25 мм: 2 шт / 1 комплект
· Фильтры (бумажные) для бака воды: 2 шт / 1 комплект
· Ионообменная смола: 5 л.
|
Дополнительная комплектация:
· CAD/CAM система (ПО) для разработки управляющих программ
· Комплект алмазных направляющих (фильер) (верхние / нижние) для работы проволокой Ø 0,25 мм - 2 шт / 1 комплект
· Комплект алмазных направляющих (фильер) (верхние / нижние) для работы проволокой Ø 0,10 ~ 0,33 - 2 шт / 1 комплект
· Устройство наклона проволоки под углом ±22,5˚
· Устройство наклона проволоки под углом ±30˚
· Устройство наклона проволоки под углом ±45˚
· Водяные (сопла) форсунки (верхние / нижние) для работы под углом до 45˚
· Система охлаждения и фильтрации диэлектрика (воды) - Чиллер
· Система контроля проводимости диэлектрика - управляется от ЧПУ станка
· Линейные привода по осям X / Y – для станков серии Wi-LS
· Оптические линейки по осям X / Y с разрешением 0,5 мкм
· Оптические линейки по осям X / Y с разрешением 0,1 мкм
· AWT - Устройство автоматической заправки проволоки
· AWT - Устройство автоматической заправки проволоки под давление
· AVR – стабилизатор 15 кВА
· Устройство для бесперебойного питания станка
· Измеритель натяжения проволоки
· Измеритель скорости проволоки
· Электрический замок двери ванны
· Сдвигающаяся дверь ванны
· Контейнер для сбора отработанной проволоки
· Водяной пистолет для обслуживания станка
· Воздушный пистолет для обдува заготовок
|
