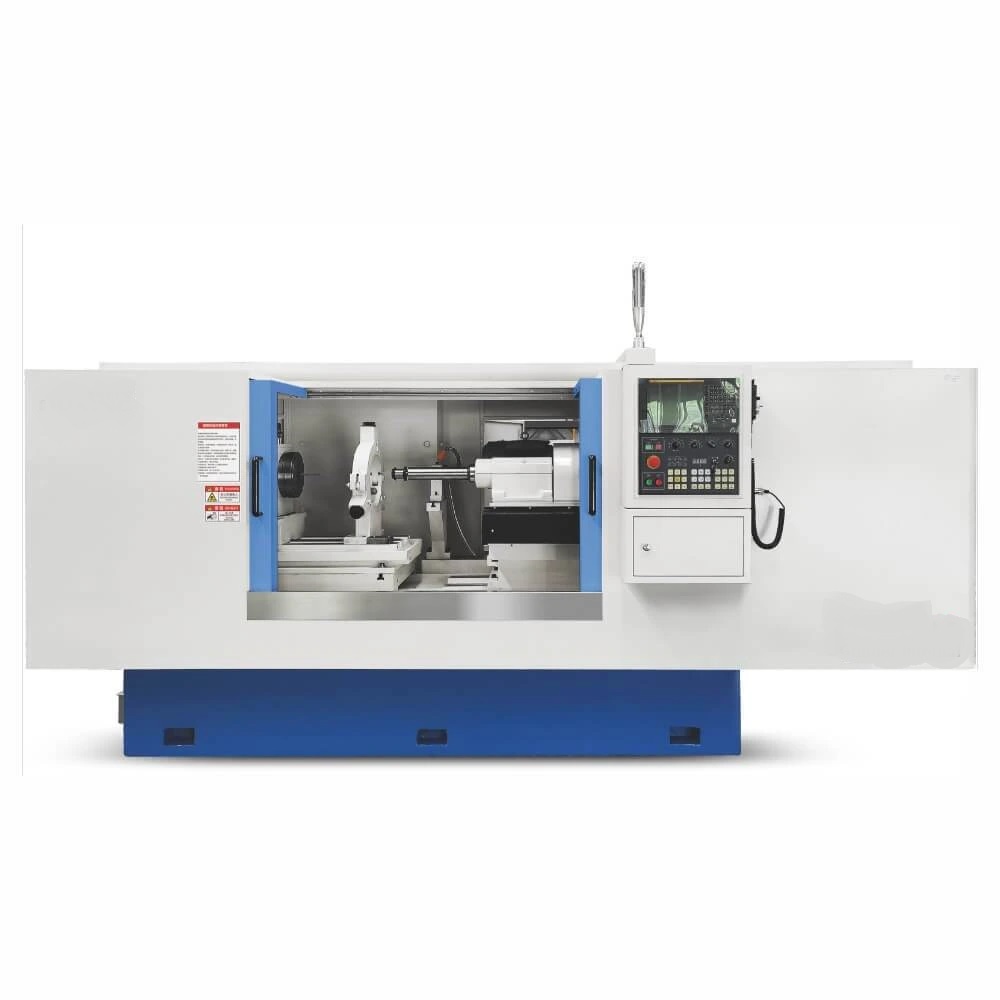

Внутришлифовальный станок с ЧПУ СТМС SIG-200/600CNC
Система ЧПУ
Глубина шлифования: 600 мм
Мощность двигателя шлиф. круга: 5,5 КВт
Вес: 6000 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
SIG-200/600CNC |
|
Диапазон шлифования внутреннего диаметра |
Ø30~200 мм |
|
Максимальная глубина шлифования |
600 мм |
|
Высота центров над станиной |
500 мм |
|
Максимальный вес заготовки на шпинделе |
500 кг |
|
Максимальный ход стола |
1000 мм |
|
Ход оси X |
100+200 мм |
|
Скорость подачи оси X |
6 м/мин |
|
Минимальное перемещение по оси X |
0.001 мм |
|
Ход оси Z |
1000 мм |
|
Минимальное перемещение по оси Z |
0.001 мм |
|
Максимальная скорость оси Z |
15 м/мин |
|
Скорость вращения шпинделя |
10~200 об/мин |
|
Угол поворота шпинделя |
9° |
|
Двигатель шпинделя заготовки |
5.5 кВт |
|
Серводвигатель оси X |
1.4 кВт |
|
Серводвигатель оси Z |
2.5 кВт |
|
Двигатель шлифовального круга |
5.5 кВт / 2-полюсный |
|
Двигатель системы охлаждения |
1/4 л.с. |
|
Система управления |
Fanuc / Delta |
|
Шпиндель шлифовального круга |
Механический шпиндель |
|
Ограждение |
Полное ограждение |
|
Габариты станка (Д × Ш × В) |
4300 × 1950 × 1850 мм |
|
Вес станка |
6000 кг |
Внутришлифовальные станки предназначены для прецизионного шлифования внутренних поверхностей, способные обрабатывать внутренние отверстия различных форм и размеров, включая конические, глухие и сквозные отверстия.
Технические особенности
Массивная станина с внутренними ребрами жесткости (изготовленная из чугуна FC30), прошедшего закалку и снятие напряжения, что гарантирует точность и стабильность обработки.
Механизм подачи использует шарико-винтовую передачу класса точности C1, сопряженную с серводвигателем, что обеспечивает превосходную повторяемость и точность подачи.
В стандартном исполнении шлифовальной головки используется шпиндель с подшипниками FAG и консистентной смазкой, обеспечивающий высокую жесткость, высокий крутящий момент, высокую стабильность и простоту обслуживания.
Двигатель шпинделя оснащен автоматическим устройством регулировки натяжения ремня для непрерывного контроля натяжения и предотвращения его провисания, влияющего на качество шлифования.
Шпиндель для внутреннего шлифования может быть опционально оснащен электрошпинделем с частотой вращения от 20 000 до 80 000 об/мин и системой смазки масляным туманом. Это отвечает требованиям к точности и эффективности обработки специализированных изделий.
Система ЧПУ для внутреннего шлифования использует прецизионные шарико-винтовые пары и серводвигатели для числового программного управления. Станок оснащен автоматической подачей, автоматическим шлифованием и автоматической компенсацией в соответствии с процессом шлифования. Это значительно расширяет возможности обработки сложных заготовок. Доступны различные варианты автоматической загрузки и выгрузки, а также автоматического контроля, что обеспечивает полностью автоматизированное производство высокоточных деталей. Простой ввод данных обеспечивает полную настройку, делая работу простой и удобной.
