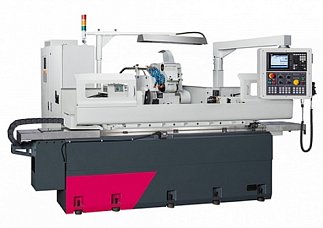

Круглошлифовальные станки по металлу с ЧПУ OGC -1224, OGC-1240, OGC-1624
Ø наруж. шлиф.: 300-400 мм
Длина шлиф.: 600-1000 мм
Вес: до 4300 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
OGC-1224 |
OGC-1624 |
OGC-1240 |
|
Параметры |
||||
|
Максимальный устанавливаемый диаметр |
мм |
320 |
420 |
320 |
|
Расстояние между центрами |
мм |
600 |
600 |
1000 |
|
Максимальный обрабатываемый диаметр |
мм |
300 |
400 |
300 |
|
Макс. масса заготовки (в центрах) |
кг |
150 |
150 |
150 |
|
Макс. масса заготовки (на шпинделе) включая оправки |
кг |
35 (макс. длина:150) |
35 (макс. длина:150) |
35 (макс. длина:150) |
|
Подачи |
||||
|
Ускоренная подача по оси X |
мм/мин |
6000 |
6000 |
6000 |
|
Рабочая подача по оси X |
мм/мин |
0.001~2000 |
0.001~2000 |
0.001~2000 |
|
Дискретность перемещения по оси X |
мм |
0.001 |
0.001 |
0.001 |
|
Ускоренная подача по оси Z |
мм/мин |
6000 |
6000 |
6000 |
|
Рабочая подача по оси Z |
мм/мин |
0.001~2000 |
0.001~2000 |
0.001~2000 |
|
Дискретность перемещения по оси Z |
мм |
0.001 |
0.001 |
0.001 |
|
Рабочий стол |
||||
|
Угол поворота стола |
град. |
-2° ~ 10° |
-2° ~ 10° |
-3° ~ 8° |
|
Шлифовальный круг |
||||
|
Размеры шлифовального круга |
мм |
⌀405 x 50 ~ 75 x ⌀127 |
⌀405 x 50 ~ 75 x ⌀127 |
⌀405 x 50 ~ 75 x ⌀127 |
|
Линейная скорость |
м/с |
30 |
30 |
30 |
|
Передняя бабка |
||||
|
Конус центра передней бабки |
MT. 4 |
MT. 4 |
MT. 4 |
|
|
Угол поворота передней бабки |
град. |
-30°~+90° |
-30°~+90° |
-30°~+90° |
|
Частота вращения шпинделя передней бабки |
об/мин |
10-300 |
10-300 |
10-300 |
|
Задняя бабка |
||||
|
Конус центра задней бабки |
МТ |
MT.4 |
MT. 4 |
MT.4 |
|
Ход задней бабки, |
мм |
25 |
25 |
25 |
|
Мощность |
||||
|
Мощность привода шлифовальной бабки |
кВт |
5.5 |
5.5 |
5.5 |
|
Мощность привода передней бабки (Сервопривод) |
кВт |
1.5 |
1.5 |
1.5 |
|
Мощность привода подачи шпиндельной бабки (Сервопривод) |
кВт |
1.5 |
1.5 |
1.5 |
|
Мощность привода подачи стола (Сервопривод) |
кВт |
1.0 |
1.0 |
1.3 |
|
Мощность двигателя гидравлической помпы |
кВт |
0.375 |
0.375 |
0.375 |
|
Мощность двигателя помпы СОЖ |
кВт |
0.375 |
0.375 |
0.375 |
|
Прочие |
||||
|
Объем бака смазки подшипников шпинделя шлифовальной бабки |
л |
18 |
18 |
18 |
|
Объем бака смазки |
л |
60 |
60 |
60 |
|
Объем бака СОЖ |
л |
100 |
100 |
100 |
|
Габаритные размеры и вес |
||||
|
Длина |
мм |
3500 |
3500 |
3800 |
|
Ширина |
мм |
2100 |
2100 |
2100 |
|
Высота |
мм |
2000 |
2300 |
2000 |
|
Вес станка |
кг |
3600 |
3600 |
4300 |
Станок круглошлифовальный используется для высокоточного шлифования конусов и цилиндров, торцевых поверхностей деталей.
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
