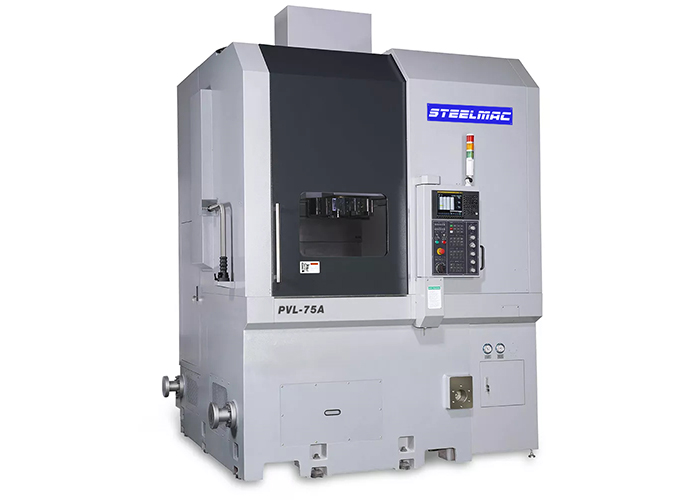

Токарные вертикальные обрабатывающие центры STEELMAC серии PVL без функции фрезерования
Токарные вертикальные обрабатывающие центры STEELMAC серии PVL без функции фрезерования
Артикул: 12781
Ø точения: 550-1000 мм
Высота точения: 550-700 мм
Гл. двигатель: 15-37 кВт
Вес: 5300-17000 кг
Высота точения: 550-700 мм
Гл. двигатель: 15-37 кВт
Вес: 5300-17000 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
PVL-55А |
PVL-75А |
PVL-100А |
|
|
Система ЧПУ |
|
Fanuc 0i-T |
Fanuc 0i-T |
Fanuc 0i-T |
|
|
Тип направляющих |
|
Линейные |
Линейные/ Скольжения |
Скольжения |
|
|
Параметры обработки |
|
|
|
|
|
|
Устанавлив. диаметр заготовки |
мм |
750 |
850 |
1100 |
|
|
Макс. диаметр точения |
мм |
550 |
750 |
1000 |
|
|
Макс. высота точения |
мм |
550 |
700 |
700 |
|
|
Шпиндель |
|
|
|
|
|
|
Тип привода шпинделя |
|
ременный |
ременный |
Редукторный (2 диапазона) |
|
|
Размер патрона |
дюйм |
12” (15”) |
24” (32”) |
24” (32”/40”) |
|
|
Конус шпинделя |
|
А2-8 |
А2-11 |
А2-15 |
|
|
Обороты шпинделя |
об/мин |
2500 |
1600 |
1200 |
|
|
Двигатель привода главного шпинделя |
кВт |
15/18,5 |
18,5/22 |
30/37 (37/45, 45/55) |
|
|
Диаметр подшипника шпинделя |
мм |
130 |
160 |
220 |
|
|
Револьверная головка |
|
|
|
|
|
|
Тип револьверной головки |
|
Стационарная тип ВОТ |
Стационарная тип ВОТ |
Стационарная тип ВОТ |
|
|
Тип привода револьв. головки |
|
Гидравлич. |
Гидравлич. |
Гидравлич. |
|
|
Количество инструментов |
шт |
12 |
12 |
12 |
|
|
Размер державки для резцов |
мм |
25х25 |
32х32 |
32х32 |
|
|
Размер державки для осевого инс-та |
мм |
Ø40 |
Ø50 |
Ø50 |
|
|
Перемещения/Оси |
|
|
|
|
|
|
Перемещение по оси Х |
мм |
295 |
420 |
765 |
|
|
Перемещение по оси Z |
мм |
550 |
800 |
800 |
|
|
Ускоренные подачи по осям X/Z |
м/мин |
20 / 7 |
20 / 7 |
15 / 7 |
|
|
Мощность сервоприв. по оси X/Z |
кВт |
3 / 3 |
3 / 4 |
4 / 4 |
|
|
Прочее |
|
|
|
|
|
|
Мощность двигателя гидравлики |
кВт |
2,2 |
2,2 |
2,2 |
|
|
Мощность двигателя СОЖ |
кВт |
0,5 + 1 |
0,5 + 1 |
0,5 + 1 |
|
|
Габаритные размеры |
|
|
|
|
|
|
Длинна х Ширина х Высота |
мм |
1900х3000х3100 |
3500х2400х4000 |
3500х2400х4000 |
|
|
Вес |
кг |
5300 |
15000 |
17000 |
|
Стандартная комплектация:
· Система ЧПУ FANUC 0i-T
· Гидравлический 3-х кулачковый патрон 24”
· Высокоточный шпиндель
· Стационарная револьверная головка на 12 позиций
· Инструментальный блок для наружной торцевой обработки (32х32) - 1 шт.
· Инструментальный блок для наружной осевой обработки (32х32) - 1 шт.
· Инструментальный блок для расточного инструмента (Ø50) - 3 шт.
· Инструментальный блок для U-образного сверла - 1 шт.
· Переходные цилиндрические втулки (Ø16, 20, 25, 32, 40) - Ø50 мм
· Переходные конусные втулки (МТ-1, МТ-2, МТ-3, МТ-4)
· Переходные втулки под U-образные сверла (Ø 16, 20, 25, 32, 40) - Ø50 мм
· Гидравлическая станция
· Трансформатор
· Полностью закрытая зона обработки
· Централизованная автоматическая система смазки
· Рабочее освещение
· Трехцветная сигнальная лампа
· Педаль управления гидравлическими узлами
· Система подачи СОЖ (4bar)
· Защита направляющих по осям X/Z и ШВП
· Жесткое нарезание резьбы
· Функция автоматического отключения
· Порт RS-232
· Регулировочные болты и опоры
· Инструмент для обслуживания станка
· Инструкция по эксплуатации на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
· Стандарт соответствия СE
· Диалоговое программирование системы ЧПУ FANUC (Manual guide i) с цветным дисплеем 10,4”
· Пульт управления системы ЧПУ (Мазовичок)
· Шпиндель с редукторной передачей
· Осевой приводной блок под углом 0˚ – 1 шт.
· Угловой приводной блок под углом 90˚ – 1 шт.
· Система контроля измерения инструмента (ручная)
· Воздушный обдув шпинделя (внешний)
· Конвейер для стружки
· Корзина для стружки
· Воздушное охлаждение электрического шкафа
· Кондиционер электрического шкафа
· Система (чиллер) для охлаждения масла в гидростанции
· Система (чиллер) для охлаждения масла в редукторе
· Система подачи СОЖ с давлением (10 bar)
· Система подачи СОЖ с давлением (20 bar)
· Уловитель паров СОЖ (масляного тумана)
· Маслоотделитель от СОЖ
Вертикальный токарный станок с ЧПУ STEELMAC серии PVL – это высокоточные станки, оснащенные шпинделем с конусом BT50. В шпиндель устанавливается инструмент (для наружной обточки, растачивания, свёрла) в соответствующей инструментальной оправке. Станок имеет магазин на 12 позиций и систему автоматической смены инструмента. Токарные вертикальные обрабатывающие центры STEELMAC серии PVL дополнительно комплектуется приводным шпинделем и имеет возможность работы приводным инструментом – фрезами, расточными головками и т.п. Cтанина – жесткая и компактная, изготовлена из модифицированного чугуна (Meehanite), имеет исполнение “корпус-в-корпусе” и обеспечивает отличную жёсткость конструкции при максимальных режимах работы. Литой суппорт перемещается по вертикальным направляющим станины. По направляющим суппорта перемещается каретка со шпинделем.
НАЗНАЧЕНИЕ
Вертикальные токарные обрабатывающие центры предназначены для высокопроизводительной и точной токарной обработки крупногабаритных деталей типа тел вращения: фланцев, тормозных дисков, ступиц колес и т.д., при “тяжелых” режимах резания выдерживая высокие показатели по плоскостности. Сочетание высокой жесткости конструкции станины, мощного привода шпинделя и высокоскоростных линейных направляющих, позволяют успешно сочетать силовое резание с чистовой обработкой. Вертикальные токарные обрабатывающие центры с ЧПУ успешно обрабатываются стальные детали в закалённом состоянии с твердостью до 58 HRC, так и высоколегированные сплавы при этом гарантируется высокая точность по 7-му квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Вертикальные токарные обрабатывающие центры STEELMAC серии PVL применяются во всех отраслях машиностроительной индустрии, в том числе тяжелого машиностроения, а также в авиационно-космической промышленности и автомобильной промышленности для обработки: закаленных, высоколегированных, жаропрочных сталей и чугуна.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
|
Цельнолитая станина с повышенной жесткостью и виброустойчивостью. Мощный редукторный привод шпинделя с высокой мощностью и крутящим моментом. Высокоскоростные линейные направляющие. Конструкция системы крепления инструментальных блоков BMT. Основные узлы станка усиленной конструкции (шпиндель, револьверная головка).
|
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
ИСПОЛНЕНИЕ СТАНКА
ДИАГРАММА МОЩНОСТИ И КРУТЯЩЕГО МОМЕНТА
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
ПАРАМЕТРЫ ОБРАБОТКИ
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
