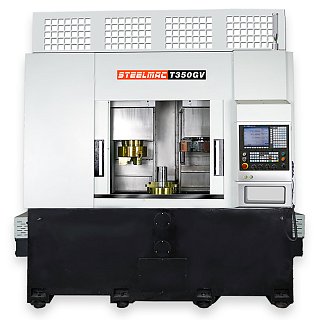

Токарные вертикальные обрабатывающие центры STEELMAC серии TGV
Токарные вертикальные обрабатывающие центры STEELMAC серии TGV
Артикул: 11867
Ø точения: 500-550 мм
Высота точения: 400-650 мм
Гл. двигатель: 15-22 кВт
Вес: 10000-12000 кг
Высота точения: 400-650 мм
Гл. двигатель: 15-22 кВт
Вес: 10000-12000 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка

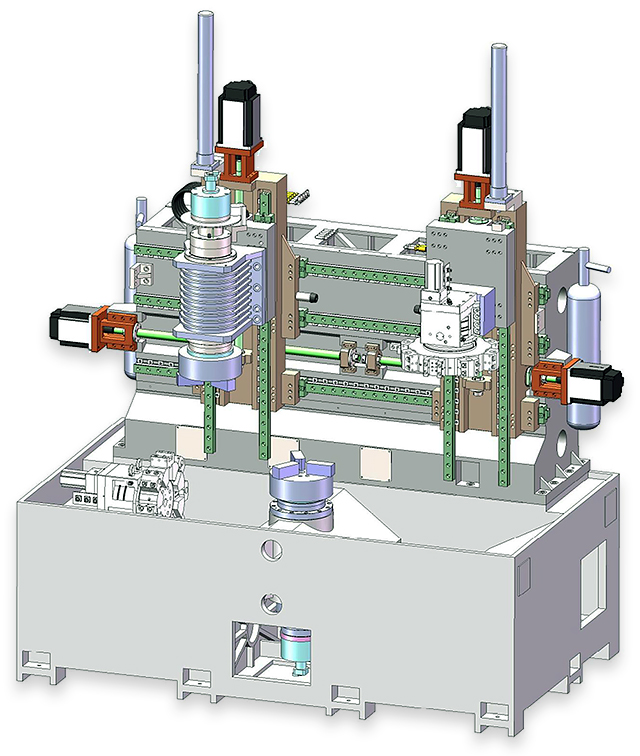

Вертикальные токарные обрабатывающие центры серии TGV предназначены для силовой вертикальной токарной обработки крупногабаритных деталей: фланцев, дисков, цилиндров и т.д. при тяжелых режимах резания. Наличие двух револьверных головок (расположенных в верхней и нижней части станка) и двух шпинделей (расположенных в верхней и нижней части станка), позволяет производить перехват заготовок и одновременную обработку деталей с двух сторон, что приводит к увеличению производительности в 3 и более раз из-за одновременной обработки деталей, минимизации вспомогательное время на переналадку и установа деталей.
| Технические характеристики / Модель | Ед. изм | T400GV | T450GV |
| Диаметр патрона шпинделя нижнего | дюйм | 10” | 15” |
| Диаметр патрона шпинделя с правой верхнего | дюйм | 10” | 12” |
| Параметры обработки с левой и правой стороны | |||
| Максимальный устанавливаемый диаметр | мм | 500 | 550 |
| Максимальный диаметр обработки | мм | 400 | 450 |
| Максимальная высота обработки в нижнем шпинделе | мм | 400 | 650 |
| Максимальная высота обработки в верхнем шпинделе | мм | 400 | 650 |
| Максимальный диаметр прутка в нижнем шпинделе | мм | 52 | 90 |
| Максимальный диаметр прутка в верхнем шпинделе | мм | 40 | 52 |
| Перемещения | |||
| Перемещение по оси X1 / Z1 | мм | 530 / 550 | 580 / 860 |
| Перемещение по оси Z2 / Z2 | мм | 750 / 550 | 900 / 860 |
| Перемещение по оси Y | мм | - | - |
| Шпиндель нижний | |||
| Обороты шпинделя | об/мин | 4000 | 4000 |
| Мощность привода шпинделя | кВт | 15 | 22 |
| Конус шпинделя | А2-6 | А2-11 | |
| Диаметр отверстия в шпинделе | мм | 65 | 120 |
| Шпиндель верхний | |||
| Обороты шпинделя | об/мин | 3500 | 3500 |
| Мощность привода шпинделя | кВт | 15 | 22 |
| Конус шпинделя | А2-6 | А2-8 | |
| Диаметр отверстия в противошпинделе | мм | 50 | 65 |
| Револьверная голова типа BMT (нижняя / верхняя) | |||
| Тип револьверной головы | Приводная | Приводная | |
| Количество инструментов | шт | 8 / 12 | 8 / 12 |
| Блок для наружной обработки | мм | 25х25 | 25х25 |
| Блок для внутренней обработки | мм | 40 | 40 |
| Угловой приводной блок 90° | BMT55 | BMT55 | |
| Осевой приводной блок 0° | BMT55 | BMT55 | |
| Задняя бабка | |||
| Конус пиноли задней бабки | - | - | |
| Диаметр пиноли задней бабки | мм | - | - |
| Выдвижение пиноли задней бабки | мм | - | - |
| Подачи | |||
| Ускоренные подачи по осям X/Z | м/мин | 20 | 20 |
| Усилие подачи по осям X/Z | N/m | 15 / 15 | 10 / 10 |
| Точность | |||
| Точность позиционирования по осям X/Z | мм | ±0,005 | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 | 0,005 |
| Габаритные размеры (ДхШхВ) | м | 3,8х2,3х3,8 | 3,9х2,4х3,8 |
| Вес станка | кг | 10000 | 12000 |
Дополнительная комплектация
| Модель / Комплектация | T400GV | T450GV |
| Система ЧПУ | ||
| Система ЧПУ GSK 980TD | Стандарт | Стандарт |
| Система ЧПУ GSK 988TA | ✔ | ✔ |
| Система ЧПУ Syntec 7TA | - | - |
| Система ЧПУ Syntec 21TA | ✔ | ✔ |
| Система ЧПУ Syntec 22TB | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ | ✔ |
| Система ЧПУ Siemens 828D | ✔ | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ | ✔ |
| Патроны | ||
| Цанговый патрон | - | - |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | - | - |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | - | - |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | - | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | - | - |
|
3-х кулачковый цельный патрон 10” (Ø250 мм) - нижний / верхний патрон |
Стандарт | - |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | ✔ | - |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) - нижний патрон | - | Стандарт |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - | ✔ |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) - верхний патрон | - | Стандарт |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | - | ✔ |
| Индексные патроны | ||
| Индексный патрон 7” (Ø175 мм) | - | - |
| Индексный патрон 8” (Ø200 мм) | - | - |
| Индексный патрон 10” (Ø250 мм) | - | - |
| Индексный патрон 12” (Ø300 мм) | - | - |
| Привод шпинделя | ||
| Мощность привода шпинделя 5,5 кВт | - | - |
| Мощность привода шпинделя 7,5 кВт | - | - |
| Мощность привода шпинделя 11 кВт | - | - |
| Мощность привода шпинделя 15 кВт | Стандарт | - |
| Мощность привода шпинделя 18,5 кВт | ✔ | - |
| Мощность привода шпинделя 22 кВт | - | Стандарт |
| Револьверные головки | ||
| Револьверная головка на 8 позиций | Стандарт | Стандарт |
| Револьверная головка на 12 позиций | ✔ | ✔ |
| Приводная револьверная головка на 12 позиций | ✔ | ✔ |
| Ось Y | - | - |
| Инструментальная система | ||
| Блок для наружной обработки | ✔ | ✔ |
| Блок для внутренней обработки | ✔ | ✔ |
| Приводные блоки | ||
| Угловой приводной блок 90° (BMT40) | - | - |
| Осевой приводной блок 0° (BMT40) | - | - |
| Угловой приводной блок 90° (BMT55) | ✔ | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ | ✔ |
| Приводной блок BMT55 с быстросменными оправками | ✔ | ✔ |
| Приводной блок BMT55 с регулируемым углом | ✔ | ✔ |
| Задняя бабка | ||
| Механическая задняя бабка с гидравлическим пинолем | - | - |
| Программируемая задняя бабка | - | - |
| Прочее: | ||
| Контроль температуры шпинделя | ✔ | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ | ✔ |
| Линейные направляющие - Hiwin | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ |
| Система измерения инструмента Renishaw | ✔ | ✔ |
| Уловитель деталей | ✔ | ✔ |
| Конвейер для удаления стружки | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ |
| Мощность помпы СОЖ - 370 Вт | Стандарт | Стандарт |
| Мощность помпы СОЖ - 500 Вт | ✔ | ✔ |
| Робот портального типа | ✔ | ✔ |
| Робот манипулятор | ✔ | ✔ |
| Пруткоподатчик | - | - |
