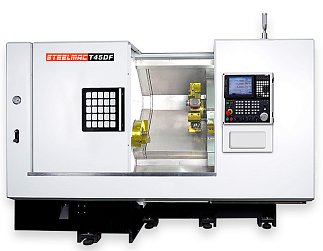

Токарные обрабатывающие центры STEELMAC серии TDF (для обработки фланцевых деталей)
РМЦ: 350 - 450 мм
Мощность: 15/18,5 кВт
Вес: 3800 - 4500 кг
- Технические характеристики
- Комплектация
- Доставка

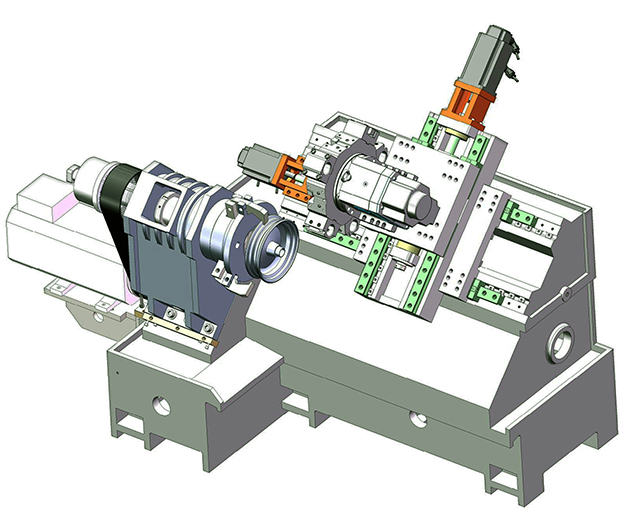

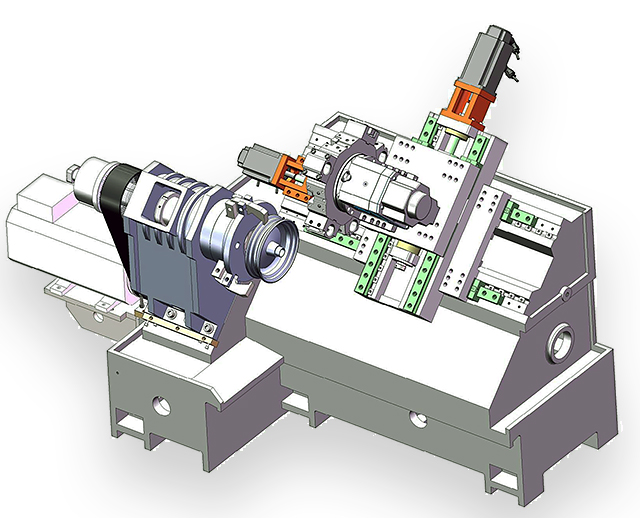

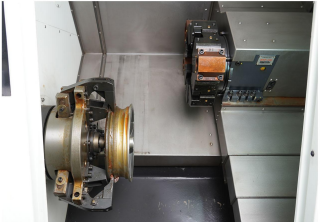

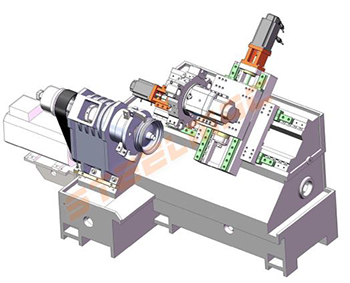

Токарные обрабатывающие центры STEELMAC серии TDF предназначены для обработки фланцевых деталей, колесных легкосплавных дисков, тормозных дисков и т.д. Специальная компоновка станка и шпиндельного узла позволяет установку специализированной оснастки для обработки фланцевых крупногабаритных деталей.
Тех. характеристики/Модель | Ед. изм. | T55DF | T65DF |
Диаметр патрона | дюйм | 10”/12” опция | 10”/12” опция |
Параметры обработки | |||
Макс. устанавливаемый диаметр | мм | 550 | 650 |
Макс. диаметр обработки над станиной | мм | 400 | 530 |
Макс. диаметр обработки над суппортом | мм | 380 | 520 |
Максимальная длина обработки | мм | 350 | 450 |
Максимальный диаметр прутка | мм | 50 | 50 |
Перемещения | |||
Перемещение по оси X | мм | 310 | 320 |
Перемещение по оси Z | мм | 550 | 750 |
Перемещение по оси Y | мм | - | - |
Шпиндель | |||
Обороты шпинделя | об/мин | 2000 | 2000 |
Мощность привода шпинделя | кВт | 15/18,5 опция | 15/18,5 опция |
Конус шпинделя | А2-8 | А2-8 | |
Диаметр отверстия в шпинделе | мм | 65 | 65 |
Револьверная голова типа BMT |
Тип револьверной головы |
Стационарная Стационарная |
|
Количество инструментов | шт | 8/12 опция | 8/12 опция |
Блок для наружной обработки | мм | 32х32 | 32х32 |
Блок для внутренней обработки | мм | 40 | 40 |
Задняя бабка | |||
Конус пиноли задней бабки | - | - | |
Диаметр пиноли задней бабки | мм | - | - |
Выдвижение пиноли задней бабки | мм | - | - |
Подачи | |||
Ускоренные подачи по осям X/Z | м/мин. | 20 | 20 |
Точность | |||
Точность позиционир. по осям X/Z | мм | ±0,005 | ±0,005 |
Повторяемость по осям X/Z | мм | 0,005 | 0,005 |
Габаритные размеры (ДхШхВ) | м | 2,7х1,8х2,0 | 3,2х2.0х2.1 |
Вес станка | кг | 3800 | 4500 |
Дополнительная комплектация
Модель / Комплектация | T55DF | T65DF |
Система ЧПУ | ||
Система ЧПУ GSK 980TD | ✔ | ✔ |
Система ЧПУ GSK 988TA | ✔ | ✔ |
Система ЧПУ Syntec 7TA | ✔ | ✔ |
Система ЧПУ Syntec 21TA | ✔ | ✔ |
Система ЧПУ Syntec 22TB | ✔ | ✔ |
Система ЧПУ Fanuc 0i-TF | ✔ | ✔ |
Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ | ✔ |
Система ЧПУ Siemens 828D | ✔ | ✔ |
Система ЧПУ Siemens 828D (Shop Turn) | ✔ | ✔ |
Патроны | ||
Цанговый патрон | - | - |
3-х кулачковый цельный патрон 6” (Ø150 мм) | - | - |
3-х кулачковый полый патрон 6” (Ø150 мм) | - | - |
3-х кулачковый цельный патрон 8” (Ø200 мм) | - | - |
3-х кулачковый полый патрон 8” (Ø200 мм) | - | - |
3-х кулачковый цельный патрон 10” (Ø250 мм) | Стандарт | Стандарт |
3-х кулачковый полый патрон 10” (Ø250 мм) | ✔ | ✔ |
3-х кулачковый цельный патрон 12” (Ø300 мм) | ✔ | ✔ |
3-х кулачковый полый патрон 12” (Ø300 мм) | ✔ | ✔ |
3-х кулачковый цельный патрон 15” (Ø385 мм) | - | ✔ |
3-х кулачковый полый патрон 15” (Ø385 мм) | - | ✔ |
3-х кулачковый цельный патрон 18” (Ø450 мм) | - | - |
3-х кулачковый полый патрон 18” (Ø450 мм) | - | - |
Индексные патроны | ||
Индексный патрон 7” (Ø175 мм) | - | - |
Индексный патрон 8” (Ø200 мм) | - | - |
Индексный патрон 10” (Ø250 мм) | - | - |
Индексный патрон 12” (Ø300 мм) | - | - |
Привод главного шпинделя | ||
Мощность привода шпинделя 5,5 кВт | - | - |
Мощность привода шпинделя 7,5 кВт | - | - |
Мощность привода шпинделя 11 кВт | - | - |
Мощность привода шпинделя 15 кВт | Стандарт | Стандарт |
Мощность привода шпинделя 18,5 кВт | ✔ | ✔ |
Мощность привода шпинделя 22 кВт | - | - |
Мощность привода шпинделя 32 кВт | - | - |
Револьверные головки | ||
Револьверная головка на 8 позиций | Стандарт | Стандарт |
Револьверная головка на 12 позиций | ✔ | ✔ |
Приводная револьверная головка на 12 позиций | ✔ | ✔ |
Ось Y | - | - |
Инструментальные блоки | ||
Блок для наружной обработки | ✔ | ✔ |
Блок для внутренней обработки | ✔ | ✔ |
Приводные блоки: | ||
Угловой приводной блок 90° (BMT40) | - | - |
Осевой приводной блок 0° (BMT40) | - | - |
Угловой приводной блок 90° (BMT55) | ✔ | ✔ |
Осевой приводной блок 0° (BMT55) | ✔ | ✔ |
Приводной блок BMT55 с быстросменными оправками | ✔ | ✔ |
Приводной блок BMT55 с регулируемым углом | ✔ | ✔ |
Задняя бабка | ||
Механическая задняя бабка с гидравлическим пинолем | - | - |
Программируемая задняя бабка (сервоприводная) | - | - |
Дополнительные комплектующие | ||
Контроль температуры шпинделя | ✔ | ✔ |
Контроль работы станка (контроль перерыва станка) | ✔ | ✔ |
Линейные направляющие + ШВП - Hiwin | ✔ | ✔ |
Линейные направляющие + ШВП - THK | ✔ | ✔ |
Подшипники шпинделя и ШВП - THK | ✔ | ✔ |
Пульт с маховиком для системы ЧПУ | ✔ | ✔ |
Линейные направляющие - Hiwin | ✔ | ✔ |
Автоматическая дверь | ✔ | ✔ |
Система измерения инструмента Renishaw | ✔ | ✔ |
Уловитель деталей | - | - |
Конвейер для удаления стружки | ✔ | ✔ |
Маслоотделитель от СОЖ | ✔ | ✔ |
Мощность помпы СОЖ - 370 Вт | Стандарт | Стандарт |
Мощность помпы СОЖ - 500 Вт | ✔ | ✔ |
Робот портального типа | ✔ | ✔ |
Робот манипулятор | ✔ | ✔ |
Пруткоподатчик | - | - |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
