Многоцелевые обрабатывающие центры STEELMAC серии TGW 2-х сторонние (осевого типа)
Многоцелевые обрабатывающие центры STEELMAC серии TGW 2-х сторонние (осевого типа)
Артикул: 11869
Макс. Ø точения: 120 мм
РМЦ: 200 мм
Мощность: 5,5 - 7,5 кВт
Вес: 3500 кг
РМЦ: 200 мм
Мощность: 5,5 - 7,5 кВт
Вес: 3500 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка

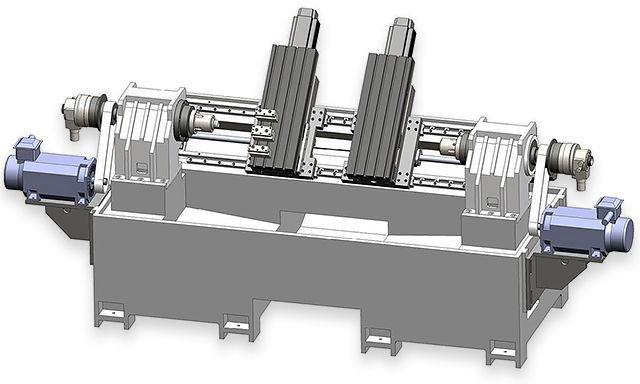

Токарный двухшпиндельный станок с ЧПУ серии TGW предназначен для 2-х сторонней (осевой) токарной обработки деталей небольших типоразмеров: валов, втулок, штуцеров, фитингов и т.д. при крупносерийном и массовом производстве. Наличие двух шпинделей и двух инструментальных систем, позволяет производить одновременную обработку деталей с двух сторон, что приводит к увеличению производительности в 2 и более раз из-за одновременной обработки деталей, и значительно снижает вспомогательное время на переналадку и установку деталей. 2-х стороннее исполнение станка с отдельными системами ЧПУ предусматривает одновременное изготовление разный деталей, тем самым увеличивая номенклатуры обрабатываемых деталей. Для данного типа станка рекомендуется установка портального робота или робота манипулятора для загрузки заготовок и выгрузки готовых деталей.
| Технические характеристики / Модель | Ед. изм | T55GW |
| Диаметр патрона шпинделя с левой стороны | дюйм | Цанговый патрон/6” |
| Диаметр патрона шпинделя с правой стороны | дюйм | Цанговый патрон/6” |
| Параметры обработки с левой и правой стороны | ||
| Максимальный устанавливаемый диаметр | мм | 450 |
| Максимальный диаметр обработки над станиной | мм | - |
| Максимальный диаметр обработки над суппортом | мм | 120 |
| Максимальная длина обработки | мм | 200 |
| Макс. диаметр прутка в шпинделе с левой стороны | мм | 50 |
| Макс. диаметр прутка в шпинделе с правой стороны | мм | 50 |
| Перемещения | ||
| Перемещение по оси X1/Х2 | мм | 380 |
| Перемещение по оси Z1/Z2 | мм | 270 |
| Перемещение по оси Y | мм | - |
| Шпиндель с левой стороны | ||
| Обороты шпинделя | об/мин | 4000 |
| Мощность привода шпинделя | кВт | 5,5/7,5 опция |
| Конус шпинделя | А2-5 | |
| Диаметр отверстия в шпинделе | мм | 60 |
| Шпиндель с правой стороны | ||
| Обороты шпинделя | об/мин | 4000 |
| Мощность привода шпинделя | кВт | 5,5 |
| Конус шпинделя | А2-5 | |
| Диаметр отверстия в противошпинделе | мм | 60 |

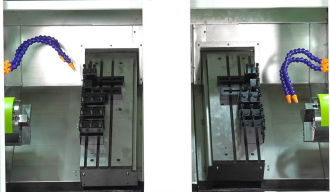

| Инструментальный стол с пазами с левой стороны | ||
| Количество инструментов | шт | 5 |
| Блок для наружной обработки | мм | 20х20 |
| Блок для внутренней обработки | мм | 25 |
| Инструментальный стол с пазами с правой стороны | ||
| Количество инструментов | шт | 5 |
| Блок для наружной обработки | мм | 20х20 |
| Блок для внутренней обработки | мм | 25 |
| Задняя бабка | ||
| Конус пиноли задней бабки | - | |
| Диаметр пиноли задней бабки | мм | - |
| Выдвижение пиноли задней бабки | мм | - |
| Подачи | ||
| Ускоренные подачи по осям X/Z | м/мин | 20 |
| Усилие подачи по осям X/Z | Нм | 10 |
| Точность | ||
| Точность позиционирования по осям X/Z | мм | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 |
| Габаритные размеры (ДхШхВ) | м | 3,7х1,7х1,9 |
| Вес станка | кг | 3500 |
Дополнительная комплектация
| Модель / Комплектация | T55GW |
| Система ЧПУ | |
| Система ЧПУ GSK 980TD | Стандарт |
| Система ЧПУ GSK 988TA | ✔ |
| Система ЧПУ Syntec 7TA | - |
| Система ЧПУ Syntec 21TA | ✔ |
| Система ЧПУ Syntec 22TB | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ |
| Система ЧПУ Siemens 828D | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ |
| Патроны | |
| Цанговый патрон | Стандарт |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | ✔ |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | ✔ |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | - |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | - |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | - |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - |
| Индексные патроны | |
| Индексный патрон 7” (Ø175 мм) | - |
| Индексный патрон 8” (Ø200 мм) | - |
| Индексный патрон 10” (Ø250 мм) | - |
| Индексный патрон 12” (Ø300 мм) | - |
| Привод шпинделя | |
| Мощность привода шпинделя 5,5 кВт | - |
| Мощность привода шпинделя 7,5 кВт | - |
| Мощность привода шпинделя 11 кВт | Стандарт |
| Мощность привода шпинделя 15 кВт | ✔ |
| Мощность привода шпинделя 18,5 кВт | - |
| Мощность привода шпинделя 22 кВт | - |
| Револьверные головки | |
| Револьверная головка на 8 позиций | - |
| Револьверная головка на 12 позиций | - |
| Приводная револьверная головка на 12 позиций | - |
| Ось Y | - |
| Инструментальный стол с пазами с левой стороны | Стандарт |
| Инструментальный стол с пазами с правой стороны | Стандарт |
| Инструментальные блоки | |
| Блок для наружной обработки | ✔ |
| Блок для внутренней обработки | ✔ |
| Приводные блоки | |
| Угловой приводной блок 90° (BMT40) | - |
| Осевой приводной блок 0° (BMT40) | - |
| Угловой приводной блок 90° (BMT55) | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ |
| Задняя бабка | |
| Механическая задняя бабка с гидравлическим пинолем | - |
| Программируемая задняя бабка | - |
| Дополнительные комплектующие | |
| Контроль температуры шпинделя | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ |
| Линейные направляющие - Hiwin | ✔ |
| Автоматическая дверь | ✔ |
| Система измерения инструмента Renishaw | ✔ |
| Уловитель деталей | ✔ |
| Конвейер для удаления стружки | ✔ |
| Маслоотделитель от СОЖ | ✔ |
| Мощность помпы СОЖ - 120 Вт | Стандарт |
| Мощность помпы СОЖ - 370 Вт | ✔ |
| Робот портального типа | ✔ |
| Робот манипулятор | ✔ |
| Пруткоподатчик | ✔ |
