Модель |
Ед. изм |
FX600 |
FX800 |
|
Угол наклона станины |
|
30˚ |
45˚ |
|
Параметры обработки |
|
|
|
|
Макс. устанавливаемый Ø заготовки |
мм |
550 |
600 |
|
Макс. Ø точения над станиной |
мм |
245 |
260 |
|
Макс. Ø точения над суппортом |
мм |
245 |
260 |
|
Макс. длина точения/ расстояние между патронами |
мм |
540/ 0~540 |
1000/ 0~1000 |
|
Максимальный Ø прутка (шпиндель/ противошпиндель) |
мм |
51/45 (в патроне 51) |
65/45 (в патроне 51) |
|
Перемещение |
|
|
|
|
Перемещение по оси Х1/X2 (верхняя рев. головка 1/ нижняя рев. головка 2) |
мм |
220/180 |
240/195 |
|
Перемещение по оси Z1 / Z2 / Z3 (головка 1/ головка 2/противошпиндель) |
мм |
480/550/520 |
1000 |
|
Перемещение по оси Y (верхняя рев. головка 1) |
мм |
±75 |
±75 |
|
Ускоренные перемещения по осям X/Z1/Z2/Z3/Y |
м/мин |
30 |
24 |
|
Шпиндель/Противошпиндель |
|
|
|
|
Конус шпинделя/противошпинделя |
|
А2-6 / А2-5 |
А2-6 / А2-5 |
|
Диаметр патрона шпинделя/ противошпинделя |
дюйм |
8" / 8" |
8" / 8" |
|
Обороты привода шпинделя/ противошпинделя |
об/мин |
4000 / 5500 |
4000 / 4500 |
|
Мощность привода шпинделя/ противошпинделя |
кВт |
11/15 / 17,5 |
11/15 / 17,5 |
|
Диаметр отверстия шпинделя/ противошпинделя |
мм |
66 / 56 |
66 / 56 |
|
Револьверная головка (тип BMT) |
|
|
|
|
Тип головки |
|
BMT55 |
BMT65 |
|
Количество инструментов (верхняя рев. головка 1/ нижняя рев. головка 2) |
шт |
Т12 / Т16 |
Т12 / Т16 |
|
Размер державки инструмента |
мм |
□25х25 |
□25х25 |
|
Макс. Ø расточного инструмента |
мм |
40 |
40 |
|
Приводные блоки (осевой 0˚ / радиальный 90˚) |
|
ER32 / 3000 |
ER40 / 3000 |
|
Задняя бабка |
|
|
|
|
Конус пиноли задней бабки |
|
- |
- |
|
Диаметр пиноли задней бабки |
мм |
- |
- |
|
Перемещение задней бабки |
об/мин |
- |
- |
|
Усилие зажима задней бабки |
кг/см2 |
- |
- |
|
Точность |
|
|
|
|
Точность позиционирования X/ Z1/Z2/Z3/Y (на L300 мм) |
мм |
±0,003 |
±0,003 |
|
Повторяемость по осям X/Z1/Z2/Y (на L300 мм) |
мм |
±0,003 |
±0,003 |
|
Прочее |
|
|
|
|
Общее электропотребление |
кВт |
46 |
60 |
|
Длинна х Ширина х Высота |
м |
4,5х2,6х2,4 |
6,0х2,8х2,4 |
|
Вес |
кг |
7500 |
9000 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
○ Входит в комплектацию
● Не входит в комплектацию
|
Модель станка |
FX600 |
FX800 |
|
Стандартная комплектация |
|
|
|
Система ЧПУ FANUC серии 0i-TF Plus (Япония) |
○ |
○ |
|
Двигатель главного шпинделя FANUC (Япония) |
○ |
○ |
|
Привода по осям X/Z – FANUC (Япония) |
○ |
○ |
|
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 6" (150 мм) / 6" (150 мм) |
● |
● |
|
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) / 8" (200 мм) |
○ |
○ |
|
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) / 8" (200 мм) |
● |
● |
|
Гидр. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) / 10" (250 мм) |
● |
● |
|
Обороты шпинделя - 4000 об/мин / Обороты противошпинделя - 5500 об/мин |
○ |
● |
|
Обороты шпинделя - 4000 об/мин / Обороты противошпинделя - 4500 об/мин |
● |
○ |
|
Обороты шпинделя - 2500 об/мин / Обороты противошпинделя - 4000 об/мин |
● |
● |
|
Противошпиндель + 2 приводные рев. головки + ось “Y” верт. |
○ |
○ |
|
Инструментальный блок для наружной обработки - 4 шт. |
○ |
○ |
|
Инструментальный блок для внутренней обработки - 8 шт. |
○ |
○ |
|
Цилиндрические переходные втулки - 2 комплекта |
○ |
○ |
|
Гидравлическая задняя бабка с фиксированной пинолью |
● |
● |
|
Трансформатор |
○ |
○ |
|
Электрический шкаф |
○ |
○ |
|
Гидравлическая станция |
○ |
○ |
|
Централизованная автоматическая система смазки |
○ |
○ |
|
Система подачи СОЖ с давлением (3 bar) |
○ |
○ |
|
Конвейер для стружки |
○ |
○ |
|
Защита направляющих по осям X/Z и ШВП |
○ |
○ |
|
Закрытая зона обработки |
○ |
○ |
|
Рабочее освещение |
○ |
○ |
|
Трехцветная сигнальная лампа |
○ |
○ |
|
Педаль управления гидравлическими узлами |
○ |
○ |
|
Регулировочные болты и опоры |
○ |
○ |
|
Инструмент для обслуживания станка |
○ |
○ |
|
Инструкция по эксплуатации на русском языке |
○ |
○ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
○ Входит в комплектацию
● Не входит в комплектацию
|
Модель станка |
FX600 |
FX800 |
|
Дополнительная комплектация |
|
|
|
Система ЧПУ SIEMENS (Германия) + главный привод + сервопривода X/Z |
○ |
○ |
|
Система ЧПУ SYNTEC (Тайвань) + главный привод + сервопривода X/Z |
○ |
○ |
|
Диалоговое программирование FANUC (Manual Guide i)/ SIEMENS (Shop Turn) |
○ |
○ |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 8" (200 мм) |
● |
● |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 10" (250 мм) |
○ |
○ |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 12" (300 мм) |
● |
● |
|
Гидравлич. 3-х кулачковый патрон AUTOGRIP (Тайвань) - 15" (380 мм) |
● |
● |
|
Гидравлич. цанговый патрон AUTOGRIP (Тайвань) модели CR42 |
○ |
● |
|
Гидравлич. цанговый патрон AUTOGRIP (Тайвань) модели CR60 |
● |
○ |
|
Револьверная головка SAUTER (Германия) тип BMT - 12 позиций - (замена) |
● |
● |
|
Приводной осевой блок SWIFT (Тайвань) - цанги ER20 |
○ |
● |
|
Приводной радиальный блок SWIFT (Тайвань) - цанги ER20 |
○ |
● |
|
Приводной осевой блок SWIFT (Тайвань) - цанги ER32 |
● |
○ |
|
Приводной радиальный блок SWIFT (Тайвань) - цанги ER32 |
● |
○ |
|
Угловой приводной блок SWIFT (Тайвань) - цанги ER20 |
● |
○ |
|
Приводной осевой блок EPPINGER (Германия) - цанги ER20 |
○ |
● |
|
Приводной радиальный блок EPPINGER (Германия) - цанги ER20 |
○ |
● |
|
Приводной осевой блок EPPINGER (Германия) - цанги ER32 |
● |
○ |
|
Приводной радиальный блок EPPINGER (Германия) - цанги ER32 |
● |
○ |
|
Приводной угловой блок EPPINGER (Германия) - цанги ER20 |
● |
○ |
|
Автоматическая задняя бабка (гидравлическая/сервоприводная) |
○ |
○ |
|
Система контроля измерения инструмента (ручная) |
○ |
○ |
|
Система контроля измерения инструмента Renishaw RP3 (автоматическая) |
○ |
○ |
|
Система измерения деталей Renishaw OLP40 |
○ |
○ |
|
Уловитель готовых деталей |
○ |
○ |
|
Уловитель готовых деталей c конвейером |
○ |
○ |
|
Счетчик деталей |
○ |
○ |
|
Воздушный обдув шпинделя (внешний) |
○ |
○ |
|
Интерфейс для автоподатчика прутка |
○ |
○ |
|
Автоподающее устройство Fedek модели DH-65 (1,2 м) |
○ |
○ |
|
Автоподающее устройство Fedek модели DH-65L (1,5 м) |
○ |
○ |
|
Ручной люнет (Ø50~155) - автоматизированное перемещение |
● |
● |
|
Ручной люнет (Ø20~200) - автоматизированное перемещение |
● |
● |
|
Ручной люнет (Ø20~250) - автоматизированное перемещение |
● |
● |
|
Ручной люнет (Ø20~200, Ø20~250) - ручное перемещение |
● |
● |
|
Ручной люнет (Ø150~350) - ручное перемещение |
● |
● |
|
Подготовка под гидравлич. люнет для автоматизированного перемещения |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 2 (8-101) |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 3 (12-152) |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 3.1 (20-165) |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 3.2 (50-200) |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 4 (30-245) – ОГРАНИЧЕНИЕ! |
● |
● |
|
Корзина для стружки |
○ |
○ |
|
Автоматическая дверь |
○ |
○ |
|
Автоматическое отключение питания при изготовлении партии деталей |
○ |
○ |
|
Механический замок - блокировка станка при работе |
○ |
○ |
|
Отключение дверного замка |
○ |
○ |
|
Интерфейс для роботизированной системы (портал / манипулятор) |
○ |
○ |
|
Кондиционер электрического шкафа |
○ |
○ |
|
Теплообменный шкаф для охлаждения масла в гидростанции |
○ |
○ |
|
Система охлаждения СОЖ с фильтром – для высокой производительности |
○ |
○ |
|
Система подачи СОЖ с давлением (10 bar) |
○ |
○ |
|
Система подачи СОЖ с давлением (20 bar) |
○ |
○ |
|
Маслоотделитель от СОЖ |
○ |
○ |
|
Уловитель паров СОЖ (масляного тумана) |
○ |
○ |
|
Комплект закаленные кулачков |
○ |
○ |
|
Комплект не закаленных кулачков |
○ |
○ |

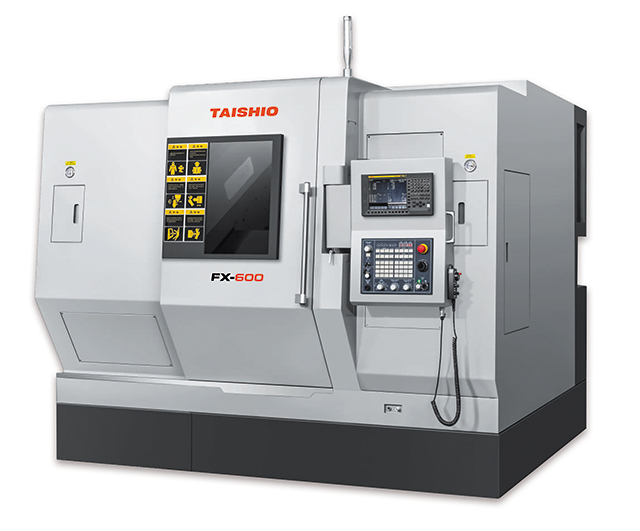

ТОКАРНЫЕ ОБРАБАТЫВАЮЩИЕ ЦЕНТРЫ TAISHIO серии FX
(для многоцелевой обработки)
ОПИСАНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии FX спроектированы для многоцелевой и высокоточной токарной обработки с высокой повторяемостью при серийном и массовом производстве.
|
ОСОБАЯ ТОЧНОСТЬ:
Точность позиционир. по осям X/Z: ±0,003 мм.
Повторяемость по осям X/Z: ±0,003 мм.
Точность подшипников шпинделя: Р4.
Радиальное биение торца шпинделя: 0,005 мм.
ВЫСОКАЯ СКОРОСТЬ:
Ускоренные перемещ. по осям X/Y/Z: 30 м/мин.
Время смены инструмента: 0,11 сек.
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
Мощность привода шпинделя: до 22 кВт.
Жёсткий инструментальный суппорт.
Цельнолитая виброустойчивая станина под углом 30˚. |
НАЗНАЧЕНИЕ TAISHIO
Токарные обрабатывающие центры TAISHIO серии FX предназначены для многоцелевой токарной обработки с высокой точностью позиционирования и повторяемостью ±0,003 мм. Сочетание высокой жесткости цельнолитой виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 22/26 кВт и высокоточных линейных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 классам.
ОБЛАСТЬ ПРИМЕНЕНИЯ TAISHIO
Токарные обрабатывающие центры TAISHIO серии FX применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.
|
|
|
|
Цельнолитая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) под углом 30˚
|
|
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ TAISHIO
Токарные обрабатывающие центры TAISHIO серии FX
(для многоцелевой и высокоточной обработки)
с противошпинделем + 2 револьверные головки + ось «Y» вертикального исполнения
ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ОСИ «Y»
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ TAISHIO
КОМПЛЕКТУЮЩИЕ TAISHIO
ПРОИЗВОДИТЕЛИ КОМПЛЕКТУЮЩИХ TAISHIO
