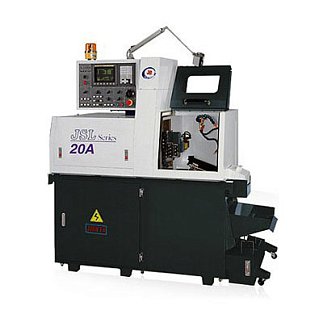

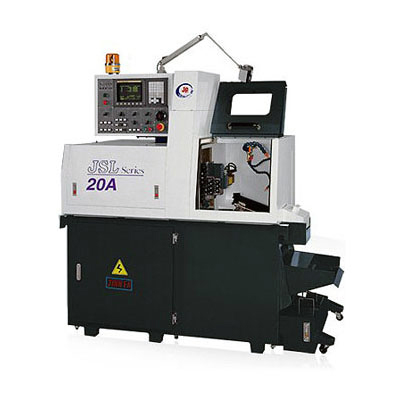

Токарные автоматы продольного точения JSL-20

Токарные автоматы продольного точения JSL-20
Артикул: 12614
Частота вращения: 8000 об/мин
Кол-во управляемых осей: 3
Макс. Ø прутка: 20 мм
Вес: 1800 кг
3 751 773 ₽
52900 у.е.
Добавить в корзину

Получить расчет лизинга

Получить предложение

Частота вращения: 8000 об/мин
Кол-во управляемых осей: 3
Макс. Ø прутка: 20 мм
Вес: 1800 кг
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Модель

JSL-20

Макс. диаметр обработки главного шпинделя, мм

20

Макс. диаметр обработки противошпинделя, мм

-

Макс. длина обработки (вращающаяся направляющая втулка), мм

85

Макс. длина обработки (фиксированная направляющая втулка), мм

200

Макс. длина обработки (без направляющей втулки), мм

45

Макс. диаметр осевого сверления в главном шпинделе, мм

10

Макс. диаметр сверления в противошпинделе

-

Макс. диаметр нарезаемой резьбы метчиком в главном шпинделе

М8

Макс. диаметр нарезаемой резьбы метчиком в противошпинделе

-

Макс. диаметр нарезаемой резьбы метчиком

в приводных радиальных инструментальных позициях

-

Кол-во инструментальных позиций для наружной

токарной обработки, шт

12

Кол-во осевых неприводных инструментальных позиций

 для внутренней обработки в главном шпинделе, шт

5

Кол-во приводных радиальных инструментальных позиций

 для обработки в главном шпинделе, шт.

-

Размер инструмента для точения, мм

12×12×90

Количество одновременно управляемых осей, шт

3

Диаметр отверстия в главном шпинделе, мм

29

Диапазон частоты вращения шпинделей, об/мин

200-8000

Ускоренные перемещения по осям X/Z, м/мин

24

Мощность двигателя главного шпинделя, кВт

3,7

Мощность двигателя противошпинделя, кВт

-

Мощность двигателей осей X1/Z1, кВт

0,5/0,75

Мощность двигателя оси Y, кВт

0,75

Мощность двигателя приводных расположенных радиально

инструментальных позиций для обработки в главном шпинделе, кВт

-

Мощность двигателя подачи СОЖ, кВт

0,375

Габариты станка (без гидравлического устройства

автоматической подачи прутка), мм

2015×1040×2210

Вес станка, кг

1800

Автоматы продольного точения серии JSL отличаются высокой жёсткостью и технологичностью. Станки серии JSL предназначены для высокоскоростной и точной токарной обработки, благодаря высокоточным направляющим и высокоточного шпинделя с оборотами до 8000 об/мин. Применения автоматов продольного точения серии JSL на производствах значительно увеличивают производительность. Станки используются в крупносерийном и массовом производстве. Автоматы продольного точения серии JSL  (компании JINN FA) являются высокотехнологичным оборудованием для обработки детали минимальных типоразмеров с соотношением диаметра и длины обработки более чем в 10 раз (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции в условиях крупносерийном и массовом производстве. Автоматы продольного точения являются оптимальным технологическим решение для обработки деталей исключительно из прутка.

СХЕМА ОБРАБОТКИ

Без имени-5.jpg

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Высокоскоростные шпиндели (до 8000 об/мин) обеспечивают максимальную производительность и высокое качество обработанной поверхности (Ra до 0,63-0,8 мкм), позволяя исключить дорогостоящую шлифовальную операцию
  • Возможность работы с некалиброванным прутком (по H12)
  • Большие технологические возможности. Станок позволяет выполнять операции фрезерования, сверления, резьбонарезания, растачивание детали с двух сторон, т.о. заменяет несколько единиц металлорежущего оборудования
  • Операция глубокого сверления с прокачкой СОЖ через инструмент под давлением до 150 бар (опция) для обработки отверстий, которые невозможно получить на обычном токарном центра

Без имени-6.jpg

Без имени-7.jpg


Инструментальные позиции для обработки в главном шпинделе:

  • 12 токарных
  • 5 осевых не приводных

Система ЧПУ:

  • Современная система ЧПУ Mitsubishi M70 (стандарт)
  • Современная система ЧПУ Fanuc 0i-TD (опция)

Система без держателя направляющей втулки (перемещающийся до упора шпиндель). Используется для уменьшения остатка прутка. Экономит материал и деньги.

Фото-5.jpg Применим при обработке коротких заготовок при длине заготовки меньше или равной диаметру прутка.

Люнетные системы для обработки с направляющей втулкой (опция).


С не вращающейся направляющей втулкой (стандарт). Цанговый патрон вращается, втулка не вращается. Система легка в установке и регулировке.

Фото-8.jpg Устанавливается преимущественно при обработке круглого прутка из цветных металлов.

С вращающейся направляющей втулкой (опция). Цанговый патрон и втулка вращаются одновременно. Несинхронное вращение заготовки и втулки приводит к износу последней.


Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т.д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

  • Система ЧПУ Mitsubishi M70

  • 12-позиционный инструментальный суппорт для наружной обработки

  • 5-позиционный инструментальный суппорт для внутренней обработки

  • Уловитель деталей

  • Подсветка рабочей зоны

  • Комплект инструмента для обслуживания станка

  • Люнетная система с не вращающейся направляющей втулкой

  • Сервопривод шпинделя

  • Система контроля отрезки заготовки

  • Система подачи СОЖ

  • Система контроля подачи СОЖ

  • Система автоматической централизованной смазки узлов станка

  • Цанговые патроны для шпинделя

  • Комплект документации на русском языке
  • Система ЧПУ Fanuc 0i-TD

  • Конвейер для деталей

  • Система без держателя направляющей втулки

  • Конвейер для уборки стружки с тележкой

  • Трансформатор

  • Стабилизатор напряжения

  • Люнетная система с вращающейся направляющей втулкой

  • Дополнительные 10 наборов кодов М

  • Уловитель длинных деталей

  • Набор цанг стандарта ER16

  • Набор цанг стандарта ER20

  • Цанговый патрон ER16 для крепления инструмента Ø25×100 мм

  • Уловитель масляного тумана

  • Система масляного охлаждения шпинделя и противошпинделя

  • Устройство охлаждения СОЖ

  • Автоматическое гидравлическое устройство подачи прутка l=2,5 м

  • Автоматическое гидравлическое устройство подачи прутка l=3,2 м

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
