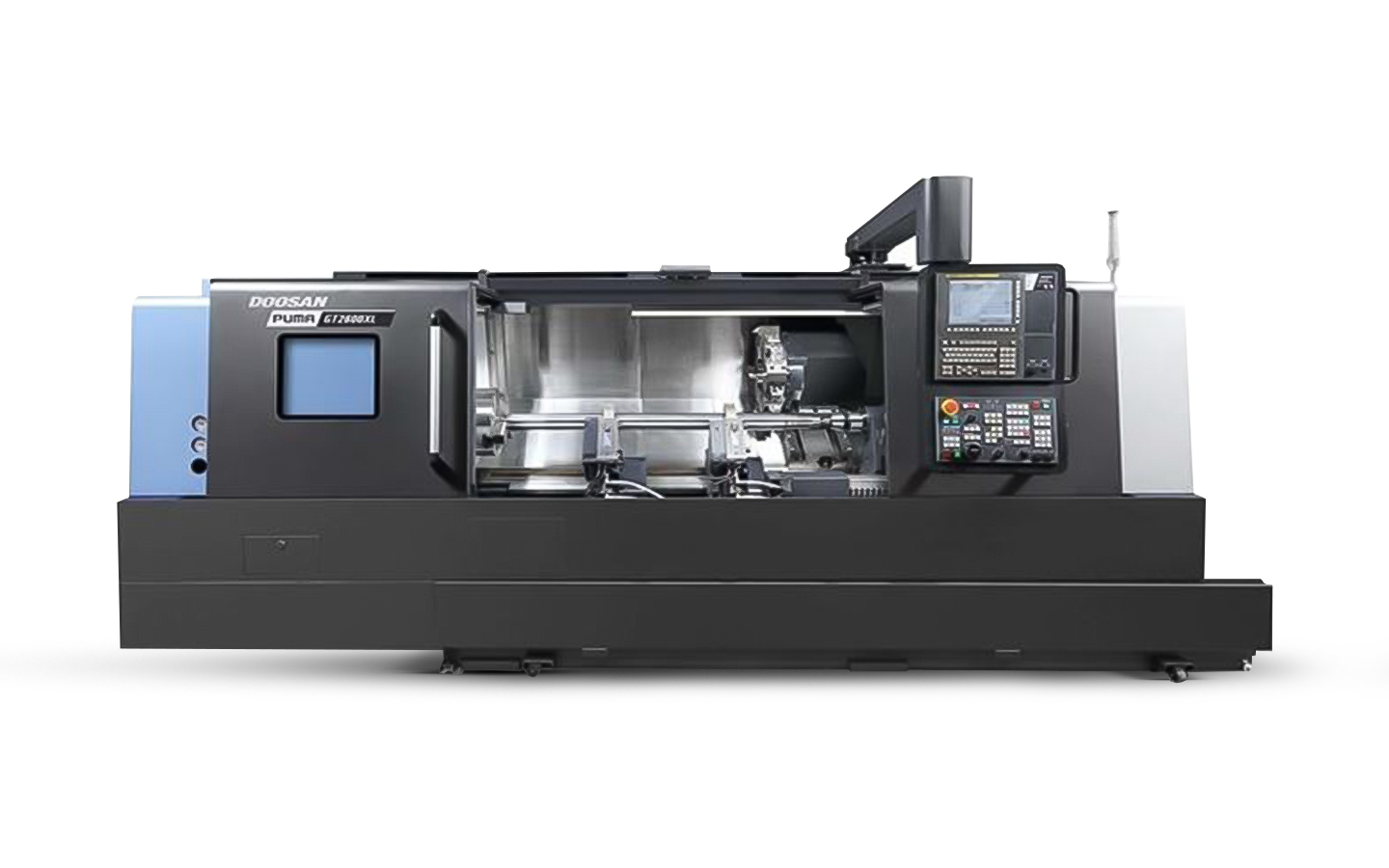

Токарные обрабатывающие центры DOOSAN серии PUMA 2600
Токарные обрабатывающие центры DOOSAN серии PUMA 2600
Артикул: 12735
Макс. Ø точения: 255 мм
РМЦ: 1525 - 1555 мм
Мощность: 18,5/ 22 кВт
Вес: 5950 - 6100 кг
РМЦ: 1525 - 1555 мм
Мощность: 18,5/ 22 кВт
Вес: 5950 - 6100 кг
Цена: по запросу
- Технические характеристики
- Комплектация
- Доставка
|
Модель станка |
Ед. изм |
PUMA GT 2600 XLMA |
PUMA GT 2600 XLMВ |
|
|
Параметры обработки |
|
|
||
|
Максимальный устанавливаемый Ø заготовки |
мм |
630 |
630 |
|
|
Максимальный проворачиваемый Ø заготовки |
мм |
460 |
460 |
|
|
Максимальный Ø точения над станиной |
мм |
410 |
410 |
|
|
Максимальный Ø точения над суппортом |
мм |
255 |
255 |
|
|
Максимальная длина точения |
мм |
1555 |
1525 |
|
|
Максимальный Ø прутка |
мм |
81 |
102 |
|
|
Макс. размер заготовки в патроне, кг |
кг |
260 |
500 |
|
|
Макс. размер заготовки в центрах, кг |
кг |
520 |
1000 |
|
|
Перемещение |
|
|
|
|
|
Перемещение по оси Х |
мм |
265 |
265 |
|
|
Перемещение по оси Z |
мм |
1625 |
1625 |
|
|
Перемещение по оси Y |
мм |
- |
- |
|
|
Перемещение по оси С |
град |
360 |
360 |
|
|
Ускоренные перемещения по осям X / Z |
м/мин |
24 / 30 |
24 / 30 |
|
|
Ускоренные перемещения по оси Y |
м/мин |
- |
- |
|
|
Ускоренные перемещения по оси С |
об/мин |
50 |
50 |
|
|
Шпиндель |
|
|
|
|
|
Тип привода шпинделя |
|
Ременный |
Ременный |
|
|
Диаметр патрона |
мм (дюйм) |
255 (10") |
315 (12") |
|
|
Конус шпинделя |
|
А2-8 |
А2-11 |
|
|
Диаметр подшипника шпинделя |
мм |
140 |
160 |
|
|
Диаметр отверстия шпинделя |
мм |
91 |
115 |
|
|
Обороты привода шпинделя |
об/мин |
3500 |
2500 |
|
|
Мощность привода шпинделя (постоянно / 30 мин) |
кВт |
18,5 / 22 |
18,5 / 22 |
|
|
Максимальный крутящий момент привода шпинделя |
Нм |
622 |
992 |
|
|
Минимальная индексация по оси “C” |
град. |
0,001 |
0,001 |
|
|
Револьверная головка |
|
|
|
|
|
Тип револьверной головки |
|
Приводная |
Приводная |
|
|
Модель револьверной головки |
|
BMT 55P |
BMT 55P |
|
|
Количество инструментов |
шт |
Т12 |
Т12 |
|
|
Размер блока (□) для наружной обработки |
мм |
□ 25х25 |
□ 25х25 |
|
|
Размер блока (Ø) для осевого инструмента |
мм |
Ø 40 |
Ø 40 |
|
|
Приводные блоки (осевой 0˚ / радиальный 90˚) |
|
ЕR25 |
ЕR25 |
|
|
Размер приводного блока (Ø) для осевого инструмента |
мм |
Ø 16 |
Ø 16 |
|
|
Обороты приводных блоков |
об/мин |
5000 |
5000 |
|
|
Крутящий момент приводных блоков |
Нм |
47,1 |
47,1 |
|
|
Модель станка |
Ед. изм |
PUMA GT 2600 XLMA |
PUMA GT 2600 XLMВ |
|
|
Задняя бабка |
|
|
|
|
|
Тип задней бабки |
|
Механическая |
Механическая |
|
|
Конус пиноли задней бабки |
|
МТ.5 |
МТ.5 |
|
|
Диаметр пиноли задней бабки |
мм |
100 |
100 |
|
|
Перемещение пиноли задней бабки |
мм |
100 |
100 |
|
|
Перемещение задней бабки |
мм |
1625 |
1625 |
|
|
Максимальное усилие пиноли задней бабки |
кН |
28,3 |
28,3 |
|
|
Точность |
|
|
|
|
|
Точность позиционирования по оси X |
мм |
0,01 |
0,01 |
|
|
Точность позиционирования по оси Z |
мм |
0,02 |
0,02 |
|
|
Точность позиционирования по оси C |
град. |
0,0167 |
0,0167 |
|
|
Повторяемость по оси X |
мм |
±0,002 |
±0,002 |
|
|
Повторяемость по оси Z |
мм |
±0,003 |
±0,003 |
|
|
Повторяемость по оси С |
град. |
±0,006 |
±0,006 |
|
|
Подключение |
|
|
|
|
|
Электроподключение |
В/Гц/Ф |
220/50/3 |
220/50/3 |
|
|
Электропотребление |
кВА |
34,58 |
34,58 |
|
|
Подача воздуха |
МПа |
0,5 |
0,5 |
|
|
Потребление объема воздуха |
л/мин |
50 |
50 |
|
|
Габаритные размеры / вес станка |
|
|
|
|
|
Длинна х Ширина |
мм |
4855х2198 |
4960х2198 |
|
|
Высота |
мм |
2030 |
2030 |
|
|
Высота от пола до оси шпинделя |
мм |
1047 |
1047 |
|
|
Вес |
кг |
5950 |
6100 |
|
Токарные обрабатывающие центры DOOSAN серии PUMA 4100 — это станки, которые разработаны для высокопроизводительной и многофункциональной обработки при серийном и массовом производстве. Станки DOOSAN серии PUMA 4100 со стационарной револьверной головкой обеспечивают высокую жесткость, производительность и точность обработки, а опциональное применением приводной револьверной головки, оси Y позволяет осуществлять многофункциональную токарно-фрезерную обработку высокотехнологичный и наукоёмких деталей.
|
|
ОСОБАЯ ТОЧНОСТЬ:
ВЫСОКАЯ СКОРОСТЬ:
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
|
НАЗНАЧЕНИЕ DOOSAN
Токарные обрабатывающие центры DOOSAN предназначены для высокотехнологичной и многоцелевой токарной обработки с высокой точностью и повторяемостью ±0,002 мм. Сочетание высокой жесткости цельнолитой виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 22/26 кВт и высокоточных линейных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 7–8 квалитету и шероховатость по 8-9 классам
ОБЛАСТЬ ПРИМЕНЕНИЯ DOOSAN
Токарные обрабатывающие центры DOOSAN применяются во всех отраслях промышленности: машиностроительной, автомобильной, авиационно-космической промышленности, приборостроении и др.

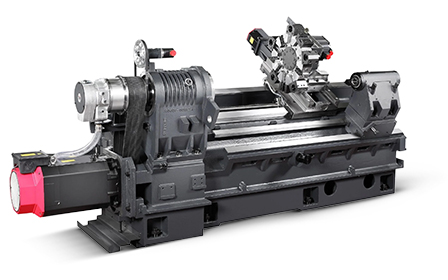

Цельнолитая виброустойчивая станина увеличенного сечения под углом 30˚.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ DOOSAN
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Токарные обрабатывающие центры DOOSAN проходят полный цикл контроля качества и измерения точности позиционирования основных узлов станка и проходят 3-х этапный контроль измерение тестовых деталей.
О ПРОИЗВОДИТЕЛЕ DOOSAN
Doosan производит станки, которые признаны во всем мире за их высокое качество и надежность. Станки Doosan включают: Токарные центры с ЧПУ; Обрабатывающие центры с ЧПУ (горизонтальные и вертикальные); Горизонтально-расточные станки; Портальные фрезерные станки и Токарные автоматы продольного точения. Doosan настойчиво просматривает передовые технологии через свой инновационный R&D. Сертификаты CE и EMC, полученные компанией, подтверждают качество этих станков и на внутреннем и на внешнем рынках. Таким образом, продукция Doosan в настоящее время экспортируется по всему миру через более чем 50 дилеров, размещенных в США,
Европе и Азии.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
Модель станка |
PUMA GT 2600 XLMA |
PUMA GT 2600 XLMВ |
|
Стандартная комплектация |
|
|
|
Система ЧПУ FANUC серии 0i-TF Plus (Япония) |
○ |
○ |
|
Двигатель главного шпинделя FANUC (Япония) |
○ |
○ |
|
Сервопривода по осям X/Z – FANUC (Япония) |
○ |
○ |
|
Гидравлический 3-х кулачковый патрон - 255 мм (10") |
○ |
● |
|
Гидравлический 3-х кулачковый патрон - 305 мм (12") |
● |
○ |
|
Шпиндель с ременной передачей - 3500 об/мин. |
○ |
● |
|
Шпиндель с ременной передачей - 2500 об/мин. |
● |
○ |
|
Приводная револьверная головка (BMT 55P) - 12 позиций |
○ |
○ |
|
Инструментальный блок для наружной обработки - 2 шт. |
○ |
○ |
|
Инструментальный блок для внутренней обработки - 4 шт. |
○ |
○ |
|
Цилиндрические переходные втулки - 1 комплект |
○ |
○ |
|
Приводной осевой блок (0˚) |
○ |
○ |
|
Приводной радиальный блок (90˚) |
○ |
○ |
|
Комплект цанг ЕR25 для приводных блоков |
○ |
○ |
|
Механическая задняя бабка с гидравлической пинолью |
○ |
○ |
|
Трансформатор |
○ |
○ |
|
Электрический шкаф |
○ |
○ |
|
Гидравлическая станция |
○ |
○ |
|
Централизованная автоматическая система смазки |
○ |
○ |
|
Система подачи СОЖ с давлением |
○ |
○ |
|
Конвейер для стружки |
○ |
○ |
|
Защита направляющих по осям X/Z и ШВП |
○ |
○ |
|
Закрытая зона обработки |
○ |
○ |
|
Рабочее освещение |
○ |
○ |
|
Трехцветная сигнальная лампа |
○ |
○ |
|
Педаль управления гидравлическими узлами |
○ |
○ |
|
Порт RS-232 |
○ |
○ |
|
Регулировочные болты и опоры |
○ |
○ |
|
Инструмент для обслуживания станка |
○ |
○ |
|
Инструкция по эксплуатации на русском языке |
○ |
○ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Модель станка |
PUMA GT 2600 XLMA |
PUMA GT 2600 XLMВ |
|
Дополнительная комплектация |
|
|
|
Система ЧПУ DOOSAN-FANUC i (Япония) с диалоговым программированием |
○ |
○ |
|
Гидравлический 3-х кулачковый патрон - 305 (12") |
○ |
● |
|
Гидравлический 3-х кулачковый патрон - 380 (15") |
● |
○ |
|
Комплект закаленные кулачков |
○ |
○ |
|
Комплект не закаленных кулачков |
○ |
○ |
|
Система контроля измерения инструмента (ручная) |
○ |
○ |
|
Система контроля измерения инструмента Renishaw RP3 (автоматическая) |
○ |
○ |
|
Система измерения деталей Renishaw OLP40 |
○ |
○ |
|
Автоматическая (сервоприводная) задняя бабка |
○ |
○ |
|
Конвейер для удаления стружки с корзиной |
○ |
○ |
|
Уловитель готовых деталей |
● |
● |
|
Уловитель готовых деталей c конвейером |
● |
● |
|
Счетчик деталей |
○ |
○ |
|
Воздушный обдув шпинделя (внешний) |
○ |
○ |
|
Интерфейс для автоподатчика прутка |
○ |
○ |
|
Автоматизированное устройство подачи прутка (Автоподатчик пр утка) |
○ |
○ |
|
Ручной люнет (Ø50~155) - автоматизированное перемещение |
○ |
○ |
|
Ручной люнет (Ø20~200) - автоматизированное перемещение |
○ |
○ |
|
Ручной люнет (Ø20~250) - автоматизированное перемещение |
○ |
○ |
|
Ручной люнет (Ø20~200, Ø20~250) - ручное перемещение |
○ |
○ |
|
Ручной люнет (Ø150~350) - ручное перемещение |
● |
● |
|
Подготовка под гидравлический люнет для автоматизированного перемещения |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 1 (4-64) |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 2 (8-101) |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 3 (12-152) |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 3.1 (20-165) |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 3.2 (50-200) |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 4 (30-245) |
○ |
○ |
|
Гидравлический люнет AUTOBLOCK SLU - 5 (45-310) |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 5.1 (85-350) |
● |
● |
|
Гидравлический люнет AUTOBLOCK SLU - 6 (125-460) |
● |
● |
|
Автоматическая дверь |
○ |
○ |
|
Автоматическое отключение питания при изготовлении партии деталей |
○ |
○ |
|
Механический замок - блокировка станка при работе |
○ |
○ |
|
Отключение дверного замка |
○ |
○ |
|
Интерфейс для роботизированной системы (портал / манипулятор) |
○ |
○ |
|
Кондиционер электрического шкафа |
○ |
○ |
|
Теплообменный шкаф для охлаждения масла в гидростанции |
○ |
○ |
|
Система охлаждения СОЖ с фильтром – для высокой производительности |
○ |
○ |
|
Система подачи СОЖ с давлением (10 bar) |
○ |
○ |
|
Система подачи СОЖ с давлением (20 bar) |
○ |
○ |
|
Маслоотделитель от СОЖ |
○ |
○ |
|
Уловитель паров СОЖ (масляного тумана) |
○ |
○ |
● Невозможно установить опцию
