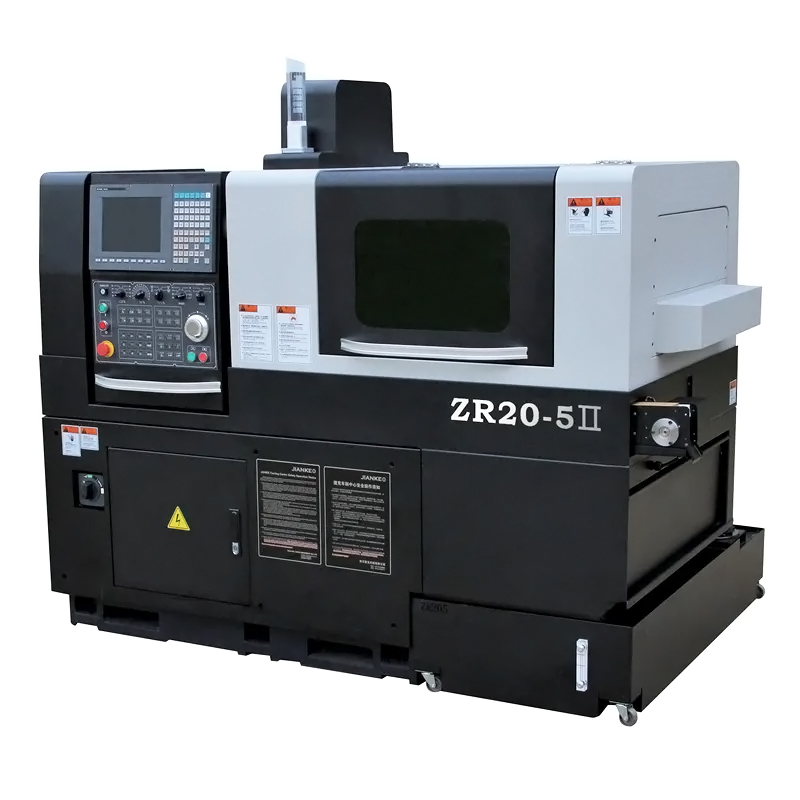

Токарный автомат продольного точения ZR20-5 II
Кол-во управляемых осей: 6
Макс. Ø прутка: 20 мм
Вес: 2540 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
ZR20-5 II |
| Система управления | Syntec, Fanuc, Mitsubishi |
| Канал управления | 2 канала |
| Количество осей (линейные + круговые) | 5 + 1 |
| шпиндель | Z1 / C1 |
| противошпиндель | Z2 / X2 / C2 |
| инструментальный блок 1 | X1 / Y1 |
| инструментальный блок 2 | неподвижный |
| Минимальное программируемое значение | 0,001 мм |
| Скорость быстрой подачи | 24 м/мин |
| Максимальный диаметр обработки | 20 мм |
| Макc. длина обработки с направляющей втулкой | 90 мм |
| Макс. длина обработки без направляющей втулки |
1 : 2,5D (диаметр : длина) |
| Макс. диаметр сверления для шпинделя | Φ10 мм |
| Макс. диаметр нарезания резьбы для шпинделя | М8 |
| Макс. глубина сверления для шпинделя | 40 мм |
| Макс. диаметр сверления приводной головки для шпинделя | Φ8 мм |
| Макс. диаметр нарезания резьбы приводной головкой для шпинделя | М6 |
| Макс. диаметр обработки в противошпинделе | 20 мм |
| Макс. длина обработки в противошпинделе | 265 мм |
| Макс. глубина сверления для противошпинделя | 80 мм |
| Макс. диаметр сверления для противошпинделя | Φ8 мм |
| Макс. диаметр нарезания резьбы для противошпинделя | М6 |
| Макс. диаметр сверления приводной головки для противошпинделя | Φ8 мм |
| Макс. диаметр нарезания резьбы приводной головкой для противошпинделя | М6 |
| Инструментальный блок |
Двухрядный, двухсторонний |
| Токарный инструмент для шпинделя, количество/размер | 5/12X12 мм |
| Приводная головка для шпинделя, количество/размер | 2/ЕР11+2/ЕР16 |
| Торцевой инструмент для шпинделя, количество/размер | 4/ER11/ER16 |
|
Торцевой инструмент для противошпинделя, количество/размер |
4/ER11/ER16 |
| Тип шпинделя/противошпинделя | Встроенный электрический шпиндель с масляным охлаждением |
| Скорость вращения шпинделя | 10000 об/мин |
| Скорость вращения противошпинделя | 10000 об/мин |
| Индексация шпинделя/противошпинделя | 0,001° / 0,001° |
| Диаметр отверстия шпинделя | 22 мм |
| Диаметр отверстия противошпинделя | 22 мм |
| Мощность шпинделя | 2,2 кВт |
| Мощность противошпинделя | 3,5 кВт |
| Мощность двигателя приводной головки | 0,75 кВт |
| Скорость вращения приводной головки | 6000 об/мин |
| Общая потребляемая мощность | 13,5 кВт |
| Габариты | 2167х1414х1765 мм |
| Масса | 2540 кг |
Токарный автомат продольного точения предназначен для высокоточной обработки мелких деталей, что делает его идеальным для применения в таких отраслях как микроэлектроника, точное машиностроение, медицинское оборудование и других. Оснащенный продвинутыми системами ЧПУ от Syntec, Fanuc и Mitsubishi, станок способен эффективно управлять процессами обработки, обеспечивая исключительную точность и повторяемость. Применяется для изготовления компонентов для электронной промышленности, требующих высокой точности, в производстве деталей для медицинских устройств, таких как имплантаты и хирургические инструменты, при создании сложных деталей для точных механизмов и приборов.
Использование осевых и радиальных инструментальных блоков расширяет возможности станка — доступны токарные, фрезерные и сверлильные операции.Диаметр прутковой заготовки — до 20 мм, длина точения в главном шпинделе — до 90 мм (с люнетной втулкой) или 50 мм без неё. Возможность подключения барфидера обеспечивает непрерывную работу.
Максимальная скорость вращения главного и контршпинделя — 10 000 об/мин, что подходит для обработки цветных металлов, сталей и их сплавов.
Японский мотор-шпиндель с внутренним масляным охлаждением отличается жёсткостью и стабильностью, а подшипники NSK увеличивают ресурс узла при радиальных нагрузках.
Направляющие качения обеспечивают баланс между скоростью и жёсткостью, скорость холостых ходов — до 28 м/мин (по оси X и Y — до 24 м/мин).
Система ЧПУ Syntec 210TB-A удобна в эксплуатации и совместима с популярными интерфейсами управления.
Система СОЖ с баком на 175 л повышает износостойкость инструмента и удаляет стружку из рабочей зоны.
Дополнительно возможен обдув заготовки, втулки и шпинделей сжатым воздухом.
Предусмотрена установка системы подачи охлаждающей жидкости с высоким давлением — до 70 бар.
Для удобства работы оператора станок оснащён выталкивателем деталей и контейнером-накопителем. Закрытый кожух и освещённая рабочая зона повышают безопасность.

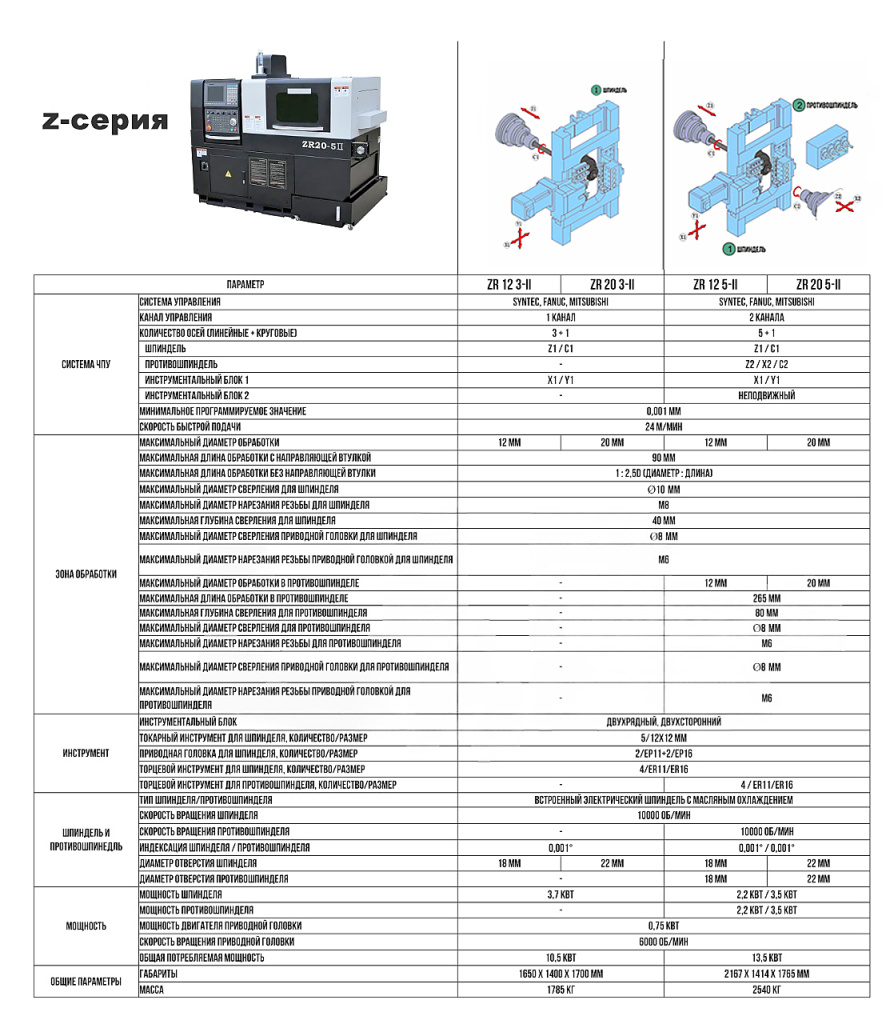

СХЕМА ОБРАБОТКИ
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
