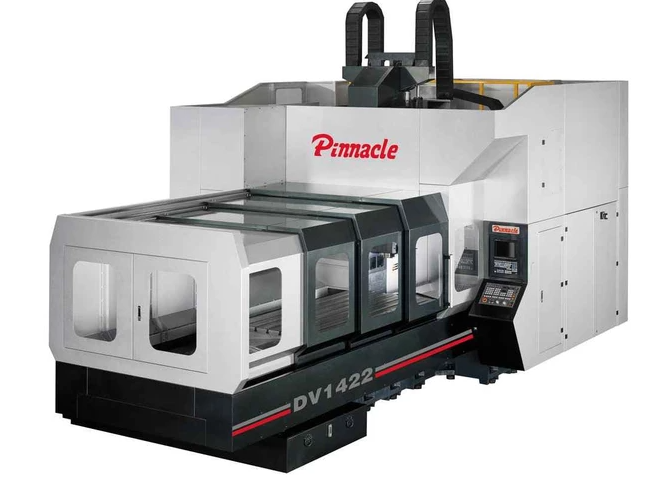

Портальные фрезерные станки с ЧПУ DV-1422
Мощность шпинделя: 15/18,5 кВт
Вес: 16000 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
DV-1422 |
|
Система ЧПУ |
Siemens, Fanuc, Heidenhain, Mitsubishi, FAGOR |
|
Тип направляющих по осям X/Y/Z |
Линейные направляющие по осям X/Y/Z |
|
Стол |
- |
|
Габаритные размеры стола (мм) |
2200/1200 |
|
Пазы (ширина/расстояние/кол-во) |
22/150/7 |
|
Максимальная нагрузка на стол (кг) |
5000 |
|
Параметры обработки |
- |
|
Перемещения по осям X/Y/Z (мм) |
2200/1400/900 |
|
Расстояние от шпинделя до стола (мм) |
160~1060 |
|
Расстояние от оси шпинделя до колонны (мм) |
404 |
|
Шпиндель |
- |
|
Конус шпинделя |
ISO50 |
|
Мощность привода шпинделя (постоянно/30 мин) (кВт) |
15/18,5 |
|
Частота вращения шпинделя (редукторный привод - 2 ступени) (об/мин) |
8000 |
|
Подачи |
- |
|
Ускоренные подачи по осям X/Y/Z (м/мин) |
16/20/20 |
|
Рабочие подачи по осям X/Y/Z (мм/мин) |
10000 |
|
Инструментальный магазин |
- |
|
Количество инструментов (шт) |
24 (32) |
|
Максимальный диаметр инструмента (мм) |
Ø110/Ø125 (Ø160/Ø250) |
|
Максимальная длина инструмента (мм) |
350 |
|
Максимальный вес инструмента (кг) |
20 |
|
Прочее |
- |
|
Давление воздуха (кг/см²) |
6 |
|
Напряжение/Частота (В/Гц) |
220/50 |
|
Общее электропотребление (кВА) |
50 |
|
Объем бака СОЖ (л) |
900 |
|
Требование для гидравлики (кг/см², л) |
60, 40 |
|
Габаритные размеры и вес станка |
- |
|
Длина/Ширина (мм) |
6090/4150 |
|
Высота (мм) |
4500 |
|
Масса (кг) |
16000 |
Портально-фрезерные обрабатывающие центры позволяют вести комплексную обработку поверхностей заготовки различными способами.

|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
Система ЧПУ:
- MITSUBISHI модели M80/M830 Ременный привод шпинделя
Двигатель привода шпинделя
Высокоточный шпиндель - 8000 об/мин
Воздушный обдув шпинделя
Сервопривода по осям X/Y/Z
Инструментальная система манипуляторного типа на 32 позиций
Линейные направляющие (качения) по осям X/Y/Z
Защита направляющих
Система подачи СОЖ
Конвейер удаления стружки шнекового типа
Автоматическая система смазки Освещение рабочей зоны
Трехцветная сигнальная лампа Разъем для передачи данных RS232 или USB Набор инструмента для обслуживания станка
Опоры для установки станка Инструкция по эксплуатации оборудования |
Система ЧПУ:
- FANUC модели 0i-MF/31i-MB
- HEIDENHAIN модели TNC620/TNC640
- SIEMENS модели 828D/840D
- FAGOR модели 8055i Plus/8060FL/8060
Редукторный привод шпинделя
Прямой встроенный привод шпинделя (мотор-шпиндель)
Шпиндель с увеличенными оборотами - 10000/12000/15000 об/мин
Подача СОЖ через шпиндель
Подача СОЖ вокруг шпинделя
Подача СОЖ высокого давления до 20 bar
Смыв стружки с защиты направляющих
Кабинетная защита зоны обработки (без крыши)
Полная защита зоны обработки (с крышой)
Масляное охлаждение шпинделя
Система измерения инструмента Renishaw TS-27R Система измерения заготовки Renishaw OMP-60
Инструментальная система манипуляторного типа на 24/32 позиций
Инструментальная система цепного типа на 40 позиций
Ручная поворотная головка (90° или 0°)
Ручная угловая головка
Автоматическая поворотная головка (90° или 0°)
Автоматическая угловая головка
Подготовка под 4-ю ось (поворотный стол)
Поворотный стол (4-я ось) Маслоотделитель от СОЖ
Уловитель паров СОЖ (масляного тумана) Конвейер удаления стружки ленточного типа (устанавливается с переди)
Система охлаждения электрического шкафа (вентилятор/кондиционер)
Трансформатор
Стабилизатор
Компрессор
Выносной пульт управления
Пистолет подачи СОЖ
Пистолет подачи воздуха |
|
Жёсткий шпиндельный узел |
|
Коробка скоростей |
![]() |
Высокоточный шпиндель |
|
Редукторный привод шпинделя |
|
Пневматическая балансировка станка по оси Z |
|
Инструментальная система цепного типа на 32, 40 позиций |
![]() |
Конвейер шнекового типа |
|
Конвейер ленточного типа |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
