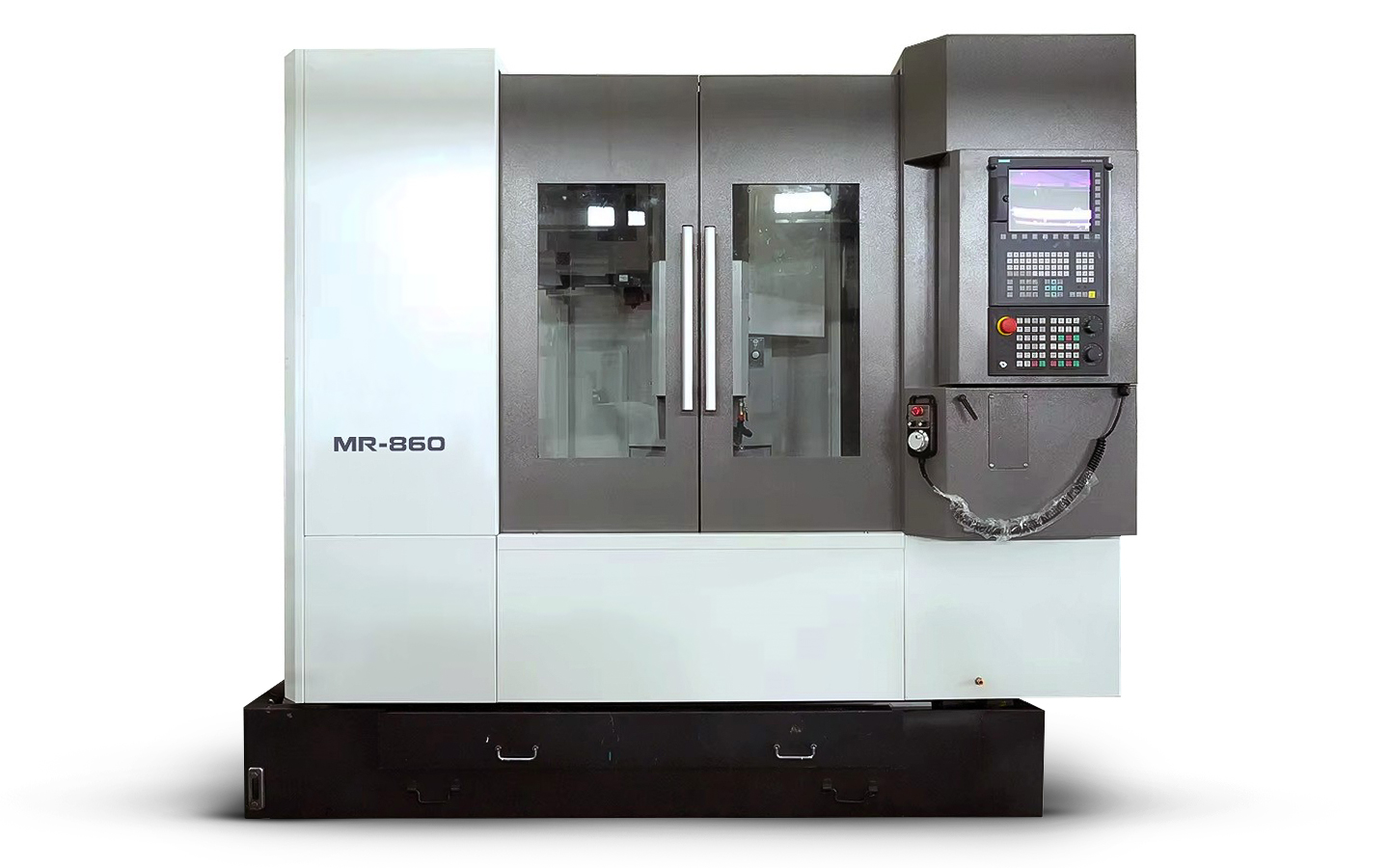

8 (800) 775 27 18Фрезерный обрабатывающий центр CTMC MR‑860 — универсальный трёх/четырёхосевой центр для высокоточной фрезерной обработки с возможностью установки 4‑й и 5‑й оси. Станок имеет стол 1000×500 мм с максимальной нагрузкой 600 кг и пятью Т‑пазами 5×18×100 мм, что позволяет надёжно фиксировать широкий спектр оснастки.
Перемещения по осям X/Y/Z составляют 860/510/560 мм при ускоренных перемещениях 36/36/30 м/мин и рабочих подачах до 10000 мм/мин. Ременной шпиндель BT40 с частотой вращения 8000 об/мин и мощностью 7,5/11 кВт позволяет эффективно сочетать черновую и чистовую обработку, а манипуляторный магазин на 20/24/32 инструмента сокращает вспомогательное время. Точность позиционирования ±0,005 мм и повторяемость ±0,0025 мм обеспечивают высокое качество обработки по 6–7 квалитету.
Преимущества MR‑860:
Сферы применения: высокоточная фрезерная обработка корпусных деталей, плит, формообразующих элементов, оснастки и приспособлений в машиностроении, автомобильной, авиационно‑космической и инструментальной промышленности, а также при изготовлении сложных деталей с использованием 4‑й/5‑й оси.
| Модель |
Ед. изм |
МR-860 |
|
Система ЧПУ |
|
GSK-25i |
|
Тип направляющих по осям X/Y/Z |
|
Линейные направляющие |
|
Основные параметры |
||
|
Размер стола (ДхШ) |
мм |
1000 х 500 |
|
Максимальная нагрузка на стол |
кг |
600 |
|
Т-пазы (количество х ширина х расстояние) |
мм |
5 х 18 х 100 |
|
Расстояние от центра шпинделя до колонны |
мм |
607 |
|
Расстояние от торца шпинделя до стола |
мм |
145~705 |
|
Перемещение |
||
|
Перемещение по оси Х |
мм |
860 |
|
Перемещение по оси Y |
мм |
510 |
|
Перемещение по оси Z |
мм |
560 |
|
Ускоренные перемещения по осям X / Y / Z |
м/мин |
36 / 36 / 30 |
|
Рабочие подачи |
мм/мин |
0~10000 |
|
Шпиндель |
||
|
Тип привода шпинделя |
|
Ременный |
|
Конус шпинделя |
|
ВТ-40 |
|
Обороты привода шпинделя |
об/мин |
8000 |
|
Мощность привода шпинделя |
кВт |
7,5 / 11 |
|
Инструментальный магазин |
||
|
Тип инструментального магазина |
|
Манипулятор |
|
Количество инструментов |
шт |
20 / 24 / 32 |
|
Максимальный Ø инструмента |
мм |
Ø 78 |
|
Максимальный Ø инструмента с соседними ячейками |
мм |
Ø 155 |
|
Максимальная длина инструмента |
мм |
300 |
|
Максимальный вес инструмента |
кг |
8 |
|
Время смены инструмента |
с |
2,7 |
|
Точность |
||
|
Точность позиционирования |
мм |
±0,005 |
|
Повторяемость |
мм |
±0,0025 |
|
Прочее |
||
|
Длинна х Ширина х Высота |
м |
2500х2530х2680 |
|
Вес |
кг |
5600 |
Фрезерные обрабатывающие центры СТМС МR-860 спроектированы для высокотехнологичной фрезерной обработки с высокой точностью.
|
|
ОСОБАЯ ТОЧНОСТЬ:
ВЫСОКАЯ СКОРОСТЬ:
УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
|
НАЗНАЧЕНИЕ
Фрезерные обрабатывающие центры СТМС модели МR-860 предназначены для высокотехнологичной фрезерной обработки с высокой точностью ±0,004 мм. Сочетание высокой жесткости виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 11/15 кВт и высокоточных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 6 - 7 квалитету и шероховатость по 8 - 9 классу.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Фрезерные обрабатывающие центры СТМС применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической и приборостроении.
Жёсткая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) обеспечивает при многоосевой обработки высокую точность ответственных поверхностей деталей.

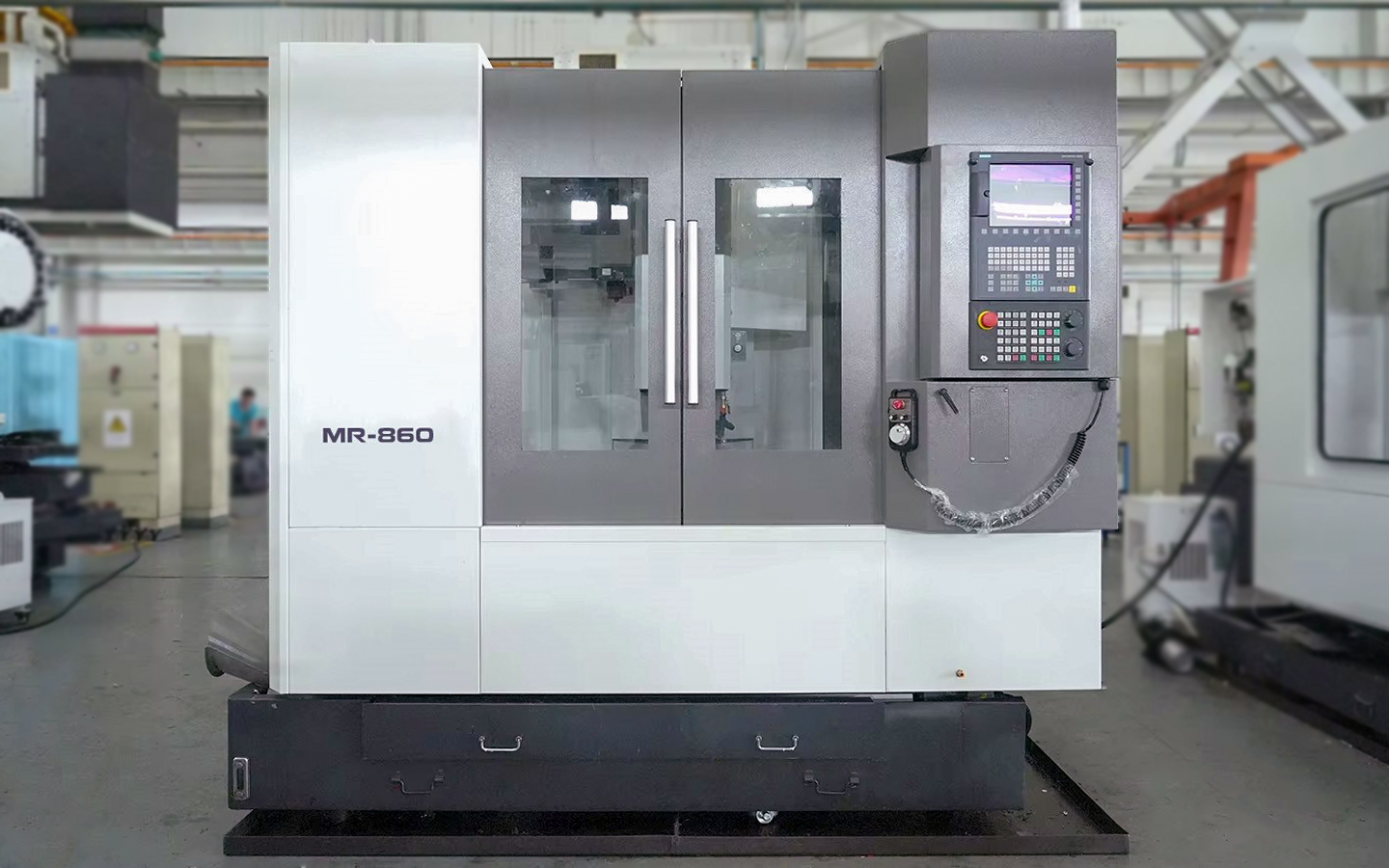

ВИД СТАНКА
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
|
|
Система ЧПУ
На станках устанавливается системы ЧПУ: FANUC, SIEMENS, SYNTEC и GSK. Дополнительно станки возможно оснастить системой диалогового программирования.
|
|
|
Станина
|
|
|
Инструментальный стол
|
|
|
Шпиндельный узел Шпиндель сбалансирован и обладает высокой статической и динамической жесткостью. Шпиндель установлен в жестком литом корпусе, что исключает наличие вибраций и повышает точность. Специально разработанная конструкция шпиндельного узла обеспечивает равномерное распределение температур, предотвращая тепловые деформации. В базовой комплектации устанавливается ременный привод шпинделя с оборотами 6 000 или 8 000 об/мин. Опционально возможно установить прямой привод шпинделя с оборотами 10 000 или 12 000 об/мин.
|
|
|
Линейные направляющие (качения)
|
|
|
Инструментальный магазин
|
|
|

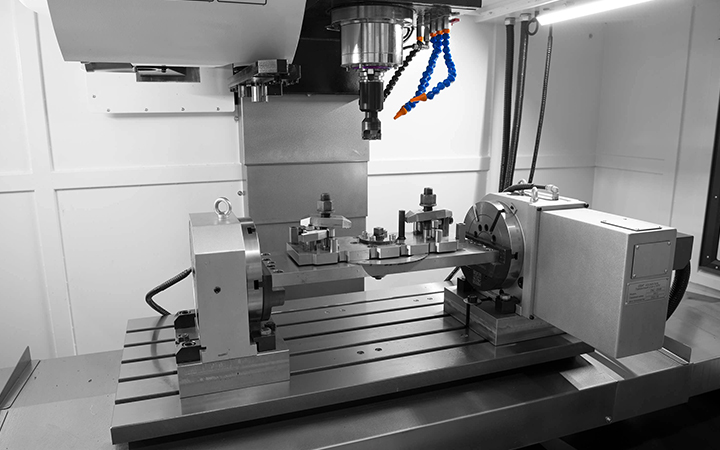

Поворотный стол
|
|
|
Наклонно – поворотный стол (5-я ось)
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
| Модель станка |
МR-860 |
| Стандартная комплектация |
|
|
Система ЧПУ GSK 25i |
○ |
|
Привод главного шпинделя GSK |
○ |
|
Сервопривода по осям X/Y/Z – GSK |
○ |
|
Ременный привод шпинделя - 8000 об/мин. |
○ |
|
Конус шпинделя ВТ-40 |
○ |
|
Воздушное охлаждение шпинделя |
○ |
|
Линейные направляющие (качения) по осям: X/Y/Z |
○ |
|
Инструментальный стол |
○ |
|
Инструментальный магазин на 20 позиции (дисковый тип) |
○ |
|
Электрический шкаф с теплообменником |
○ |
|
Пневматическая система |
○ |
|
Централизованная автоматическая система смазки |
○ |
|
Система подачи СОЖ (3 bar) |
○ |
|
Конвейер для стружки (шнековый тип) |
○ |
|
Рабочее освещение |
○ |
|
Трехцветная сигнальная лампа |
○ |
|
Защита направляющих по осям X/Z и ШВП |
○ |
|
Закрытая зона обработки |
○ |
|
Порт RS-232 – интерфейс для передачи данных |
○ |
|
Регулировочные болты и опоры |
○ |
|
Инструмент для обслуживания станка |
○ |
|
Инструкция по эксплуатации на русском языке |
○ |
○ Входит в стандартную комплектацию
● Не входит в стандартную комплектацию
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Модель станка |
МR-860 |
|
|
Стандартная комплектация |
|
|
|
Система ЧПУ FANUC серии 0i-MF Plus |
○ |
|
|
Система ЧПУ SIEMENS 828D |
○ |
|
|
Система ЧПУ SYNTEC 21MB |
○ |
|
|
Система ЧПУ GSK 25i |
○ |
|
|
Диалоговое программирование FANUC (Manual Guide i) / SIEMENS (Shop Mill) |
○ |
|
|
Порт USB – интерфейс для передачи данных |
○ |
|
|
Прямой привод шпинделя - 10000 об/мин. |
○ |
|
|
Прямой привод шпинделя - 12000 об/мин. |
○ |
|
|
Масляное охлаждения шпинделя |
○ |
|
|
Инструментальный магазин на 24 позиций - барабанный тип (манипулятор) |
○ |
|
|
Инструментальный магазин на 32 позиций - барабанный тип (манипулятор) |
○ |
|
|
Система измерения заготовки Renishaw OMP40 |
○ |
|
|
Система измерения инструмента Renishaw TS27R |
○ |
|
|
Оптические линейки FAGOR |
○ |
|
|
Оптические линейки HEIDENHAIN |
○ |
|
|
Система подачи СОЖ с давлением (5 bar) |
○ |
|
|
Система подачи СОЖ с давлением (10 bar) |
○ |
|
|
Система подачи СОЖ с давлением (20 bar) |
○ |
|
|
Система подачи СОЖ с давлением (40 bar) |
○ |
|
|
Маслоотделитель от СОЖ |
○ |
|
|
Уловитель паров СОЖ (масляного тумана) |
○ |
|
|
Конвейер для стружки (ленточный тип) |
○ |
|
|
Корзина для стружки |
○ |
|
|
Трансформатор |
○ |
|
|
Стабилизатор напряжения |
○ |
|
|
Кондиционер электрического шкафа |
○ |
|
|
Система охлаждения СОЖ с фильтром |
○ |
|
|
Воздушный пистолет |
○ |
|
|
Водяной пистолет |
○ |
|
|
Инструментальные оправки BT-40 |
○ |
|
|
Подготовка под 4-ю ось |
|
○ |
|
Поворотный стол (4-я ось) – GSA CNC-170R |
○ |
|
|
Поворотный стол (4-я ось) – GSA CNC-200R |
○ |
|
|
Поворотный стол (4-я ось) – GSA CNC-250R |
○ |
|
|
Механический задний центр для поворотного стола |
○ |
|
|
Гидравлический задний центр для поворотного стола |
○ |
|
|
Подготовка под 5-ю ось |
|
○ |
|
Наклонно – поворотный стол (5-я ось) – GSA CNCT -200 |
○ |
|
|
Наклонно – поворотный стол (5-я ось) – GSA CNCT-250 |
○ |
|
|
Наклонно – поворотный стол с ручным наклоном GSA CNCT-200 |
|
○ |
|
Автоматическая дверь |
○ |
|
|
Интерфейс для роботизированной системы |
○ |
|
|
Соответствие стандарту CE |
○ |
|
○ Возможно установить опцию
● Невозможно установить опцию
