Параметр |
Ед. изм. |
Значение |
|
|
Основные параметры |

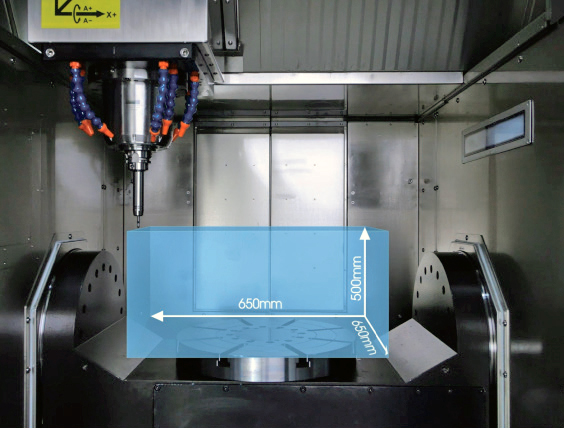

Перемещение по осям X/Y/Z (мм) |
650/650/500 |
|
|
Вращение оси A/C (в градусах) |
+30 ~ -130/360 |
||
|
Расстояние от шпинделя до стола (мм) |
175-675 |
||
|
Максимальные габариты заготовки (мм) |
Ø700*400 |
||
|
Размер стола (мм) |
Ф630 |
||
|
Максимальная грузоподъемность (равномерная) (кг) |
850 |
||
|
Cкорость перемещения |
X/Y/Z (м/мин) |
45 |
|
|
A / C (об/мин/мин) |
60/100 |
||
|
Шпиндельная система |
Интерфейс инструмента |
HSK-E63 |
|
|
Максимальная скорость (об/мин) |
24000 |
||
|
Номинальная мощность (кВт) |
40 |
||
|
Крутящий момент (S1/S6) (S1/S6) (Нм) |
72/94 |
||
|
Инструменты |
Т |
40 |
|
|
Диаметр |
мм |
Ф75/Ф120 (Полный зазор/Зазор в боку) |
|
|
Максимальный диаметр инструмента |
мм |
300 |
|
|
Максимальный вес инструмента |
Кг |
8 |
|
|
Вес станка |
Кг |
12000 |
|
|
Общая высота |
мм |
3210 |
|
|
Занимаемая площадь |
мм |
2650×4550 |
|

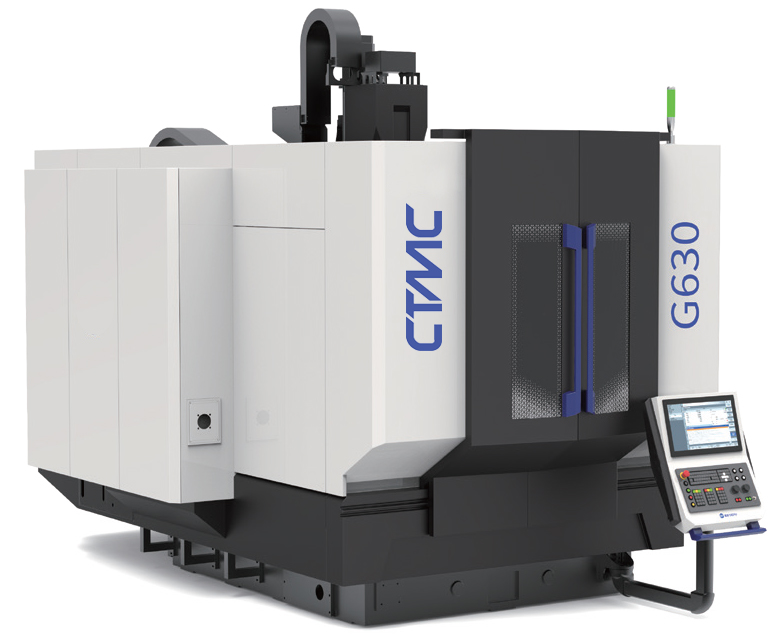

Серия G представляет собой высококачественные 5-осевые обрабатывающие центры, сочетающие высокую эффективность и исключительную производительность. Созданные на основе механически оптимизированной портальной конструкции, эти станки объединяют высокопрочные оси подачи, прецизионные шпиндели и поворотные столы с двойной опорой, обеспечивая превосходное качество обработки. Они являются идеальным решением для изготовления прецизионных пресс-форм и высокоточных компонентов в автомобильной, машиностроительной и аэрокосмической отраслях.
Характеристики G630:
◆ Комфорт оператора

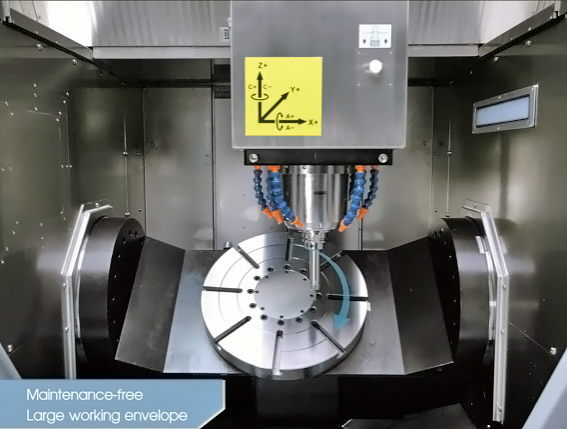

✓ Двустворчатые двери станка обеспечивают превосходный доступ к рабочей зоне, облегчая смену инструмента и зажим заготовок
✓ Большие окна из закаленного стекла для оптимальной видимости процесса обработки
✓ Свободная загрузка заготовок сверху, достигающая центра поворотного стола
✓ Полностью закрытые защитные кожухи с элегантным современным дизайном
✓ Большой верхний кожух минимизирует распространение масляного тумана, поддерживая чистоту в цехе
◆ Высокая производительность
✓ Высокопроизводительный электрический шпиндель с максимальной скоростью вращения 24 000 об/мин и максимальным крутящим моментом 200 Н·м (доступны различные варианты шпинделей)
✓ Поворотный стол 3DD с обратной связью по положению Heidenhain для высокой точности и длительного срока службы
✓ Двухвинтовой привод по оси Y для исключительной динамической производительности
✓ Опциональный инструментальный магазин цепного типа 32/40T для расширения возможностей обработки и максимального раскрытия потенциала станка
◆ Высокая точность
✓ Жесткая портальная конструкция с большой поперечной балкой
✓ Все компоненты станины изготовлены из высококачественного чугуна HT300 для превосходной стабильности
✓ Оси XYZ оснащены прецизионными роликовыми линейными направляющими и шариковыми винтами
✓ Полностью замкнутая система управления с обратной связью по положению на всех осях для высокой точности и стабильности
✓ Подвесной стол с большими подшипниками YRT для превосходной грузоподъемности

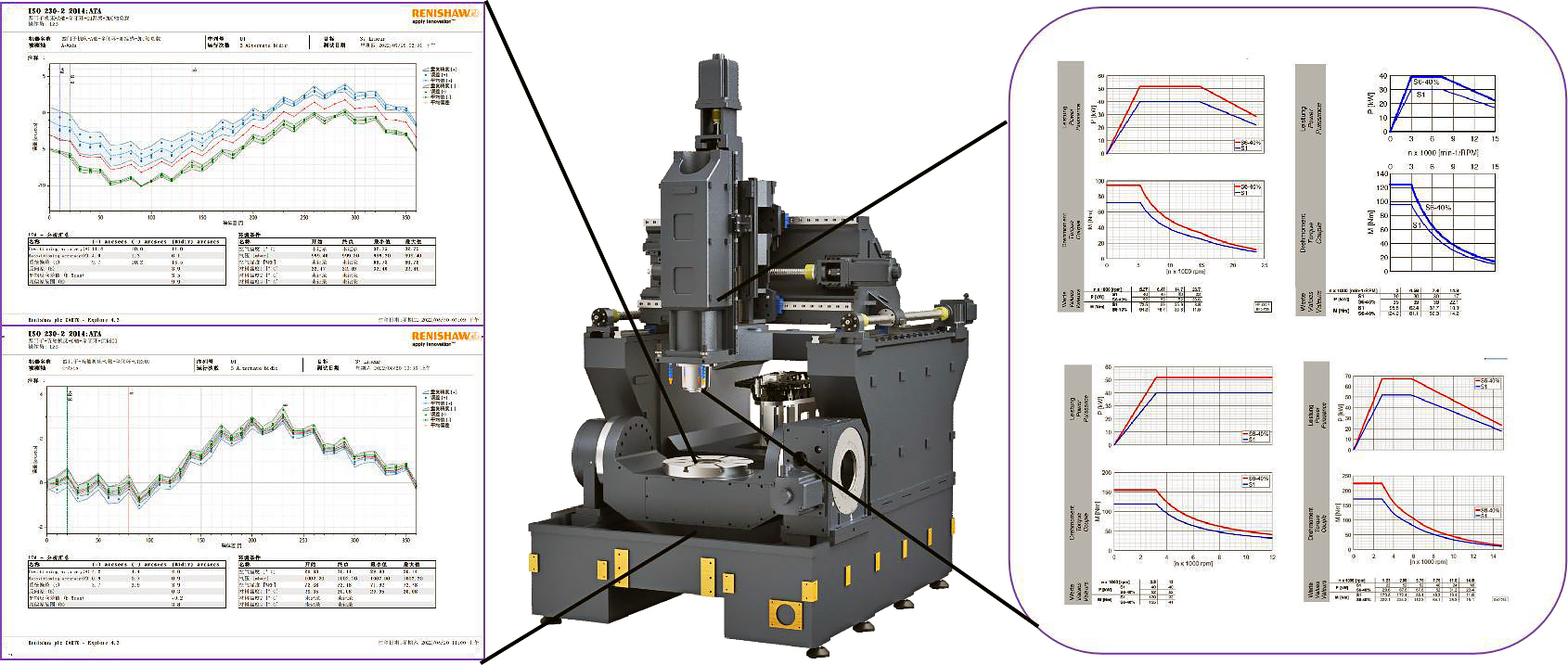

✓ Оптимизированная с помощью метода конечных элементов конструкция всех компонентов, легкие подвижные части и анализ производительности для достижения оптимальных результатов обработки
✓ Высокоэффективная система охлаждения шпинделя для поддержания температурной стабильности и минимизации теплопередачи на шток, обеспечивающая стабильную геометрическую точность
◆ Стандартная комплектация
✓ Система ЧПУ Siemens для надежной работы, стандартная функциональность RTCP
✓ Высокопроизводительные электрические шпиндели с подачей охлаждающей жидкости через шпиндель (опциональный модуль термокомпенсации)

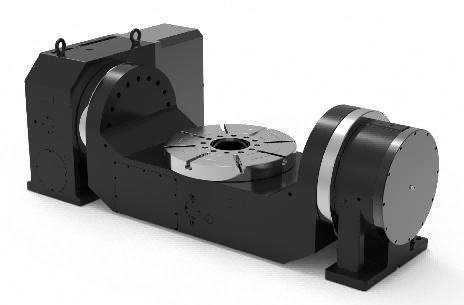

✓ Поворотный стол 3DD с двигателем прямого привода, обратной связью по положению Heidenhain и большими подшипниками скольжения для высокой грузоподъемности и длительной точности
✓ Абсолютные линейные энкодеры с разрешением 10 нм
✓ Трехцветная индикация состояния станка
✓ Электрический шкаф с системой кондиционирования воздуха
◆ Дополнительные опции
✓ Электрические шпиндели серии IBAG для различных требований к крутящему моменту
✓ Автоматическая система измерения Renishaw OMP
✓ Контактные или лазерные устройства для установки инструмента
✓ Инструментальный магазин с сервоприводом на 40 тонн
✓ Скребковый или цепной конвейер для стружки с высокоточной системой фильтрации охлаждающей жидкости
✓ Маслоуловитель
