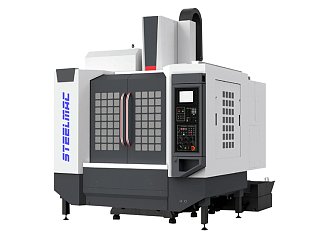

Трёхосевой вертикальный обрабатывающий центр CTMC V‑850H предназначен для высокоточной фрезерной обработки стальных и чугунных деталей в условиях серийного и массового производства. Он оснащён системой ЧПУ FANUC, жёсткой виброустойчивой станиной и высокоточными направляющими, что обеспечивает стабильную точность позиционирования до ±0,005 мм и повторяемость 0,005 мм при интенсивной эксплуатации.
Рабочий стол размером 1000×500 мм рассчитан на нагрузку до 500 кг и позволяет обрабатывать крупногабаритные заготовки с использованием пяти Т‑пазов (5×18×100 мм). Перемещения по осям составляют 800 мм по X, 500 мм по Y и 600 мм по Z, ускоренные перемещения — до 36/36/24 м/мин по осям X/Y/Z, что сокращает вспомогательное время и повышает производительность.
Ременной шпиндель с конусом BT‑40 развивает до 8000 об/мин при мощности привода 7,5/11 кВт, позволяя выполнять как черновую, так и чистовую обработку с высоким качеством поверхности. Барабанный магазин на 24 инструмента обеспечивает быстрое переналадочное время и удобен для работы по сложным программам с большим числом переходов.
Основные преимущества V‑850H:
Такой станок подходит для машиностроения, приборостроения, производства оснастки и пресс‑форм, где требуется сочетание высокой точности, жёсткости и производительности на одном вертикальном обрабатывающем центре.
|
Модель |
Ед. изм |
V-850H |
|
Система ЧПУ |
|
Fanuc |
|
Основные параметры |
||
|
Размер стола (ДхШ) |
мм |
1000 х 500 |
|
Максимальная нагрузка на стол |
кг |
500 |
|
Т-пазы (количество х ширина х расстояние) |
мм |
5 х 18 х 100 |
|
Перемещение |
||
|
Перемещение по оси Х (Направляющие качения) |
мм |
800 |
|
Перемещение по оси Y (Направляющие качения) |
мм |
500 |
|
Перемещение по оси Z (Направляющие скольжения) |
мм |
600 |
|
Ускоренные перемещения по осям X / Y / Z |
м/мин |
36 / 36 / 24 |
|
Шпиндель |
||
|
Тип привода шпинделя |
|
Ременный |
|
Конус шпинделя |
|
ВТ-40 |
|
Обороты привода шпинделя |
об/мин |
8000 |
|
Мощность привода шпинделя |
кВт |
7,5 / 11 |
|
Инструментальный магазин |
||
|
Тип инструментального магазина |
|
Барабанный |
|
Количество инструментов |
шт |
24 |
|
Максимальный Ø инструмента |
мм |
Ø 75 |
|
Максимальный Ø инструмента с соседними ячейками |
мм |
Ø 150 |
|
Максимальная длина инструмента |
кг |
7 |
|
Точность |
|
|
|
Точность позиционирования |
мм |
±0,005 |
|
Повторяемость |
мм |
0,005 |
|
Прочее |
||
|
Общее электропотребление |
кВт |
15 |
|
Длинна х Ширина х Высота |
м |
2,5х2,2х2,7 |
|
Вес |
кг |
5500 |

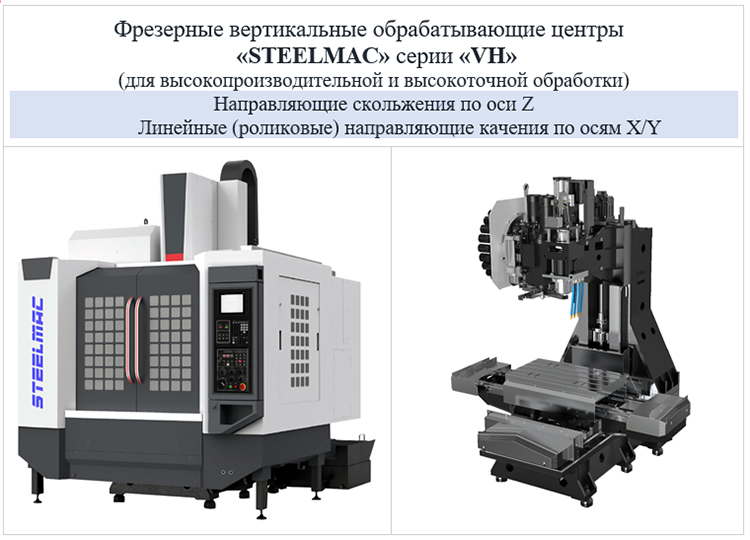

Фрезерные обрабатывающие центры СТМС серии VH спроектированы для высокотехнологичной фрезерной обработки с высокой точностью и повторяемостью при серийном и массовом производстве.
 |
ОСОБАЯ ТОЧНОСТЬ:
Точность позиционирования по осям X/Z: ±0,005 мм.
Повторяемость по осям X/Z: ±0,005 мм
Точность подшипников шпинделя: Р4 (прецизионная) ВЫСОКАЯ СКОРОСТЬ:
Высокие обороты шпинделя: до 12000 об/мин
Ускоренные перемещения по осям X/Y/Z: до 48 м/мин
Время смены инструмента: 3-5 сек УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:
Жёсткая виброустойчивая станина
Мощность привода шпинделя: до 22/26 кВт Жёсткий инструментальный суппорт |
НАЗНАЧЕНИЕ ТРЕХОСЕВОГО ФРЕЗЕРНОГО СТАНКА
Фрезерные обрабатывающие центры СТМС предназначены для высокотехнологичной и многоцелевой токарной обработки с высокой точностью и повторяемостью ±0,003 мм. Сочетание высокой жесткости виброустойчивой конструкции станины с усиленными ребрами жёсткости, мощного привода шпинделя до 22/26 кВт и высокоточных направляющих увеличенного сечения, позволяют успешно сочетать жёсткое и силовое точение с чистовой обработкой деталей в закалённом состоянии с твердостью до 63 HRC, при этом обеспечивая точность по 6 - 7 квалитету и шероховатость по 8 - 9 классу.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Фрезерные обрабатывающие центры СТМС применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической и приборостроении.
 |
 |
|
Жёсткая виброустойчивая станина увеличенного сечения с усиленными ребрами жесткости типа (Box in box) обеспечивает при многоосевой обработки высокую точность ответственных поверхностей деталей. |
|
ВАРИАНТЫ КОМПОНОВКИ ФРЕЗЕРНЫХ СТАНКОВ ТРЕХОСЕВЫХ STEELMAС

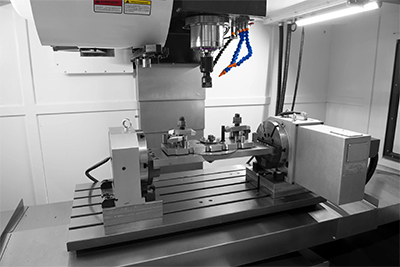

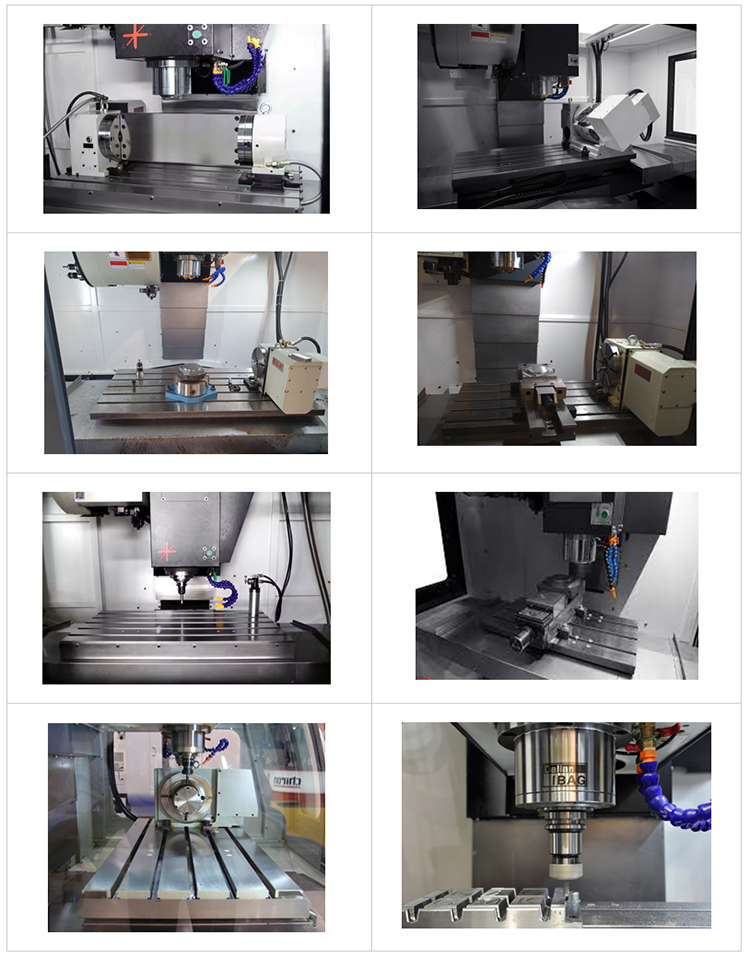

ВАРИАНТЫ КОМПОНОВКИ РАБОЧЕЙ ЗОНЫ СТАНКА
ТИПОРАЗМЕРНЫЙ РЯД ОБОРУДОВАНИЯ СТМС
ОСНОВНЫЕ ПРЕИМУЩЕСТВА ТРЕХОСЕВЫХ ФРЕЗЕРНЫХ СТАНКОВ С ЧПУ STEELMAС
КОНТРОЛЬ КАЧЕСТВА СТАНКОВ СТМС
Во время изготовления и сборки каждый фрезерный вертикальный обрабатывающий центр СТМС подвергается испытаниям на работоспособность основных узлов станка и проверяется по точности. Нашей целью является обеспечение оптимальной производительностью и полного удовлетворения пользователей каждым станком.
КОМПЛЕКТУЮЩИЕ. 3 ОСЕВОЙ ФРЕЗЕРНЫЙ СТАНОК С ЧПУ СТМС
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
Модель станка |
V-850H |
V-1060H |
V-1260H |
|
Система ЧПУ FANUC серии 0i-MF Plus (Япония) |
○ |
○ |
○ |
|
Двигатель главного шпинделя FANUC (Япония) |
○ |
○ |
○ |
|
Сервопривода по осям X/Y/Z – FANUC (Япония) |
○ |
○ |
○ |
|
Ременный привод шпинделя - 6000 об/мин. |
● |
● |
● |
|
Ременный привод шпинделя - 8000 об/мин. |
○ |
○ |
○ |
|
Конус шпинделя ВТ-40 |
○ |
○ |
○ |
|
Конус шпинделя ВТ-50 |
● |
● |
● |
|
Воздушное охлаждение шпинделя |
○ |
○ |
○ |
|
Инструментальный магазин на 20 позиции (дисковый тип) |
Замена |
Замена |
Замена |
|
Линейные направляющие (качения) по осям X/Y (стол) |
○ |
○ |
○ |
|
Направляющие скольжения по оси Z (шпиндель) |
○ |
○ |
○ |
|
Электрический шкаф |
○ |
○ |
○ |
|
Теплообменник электрического шкафа (воздушный тип) |
○ |
○ |
○ |
|
Централизованная автоматическая система смазки |
○ |
○ |
○ |
|
Система подачи СОЖ с давлением (3 bar) |
○ |
○ |
○ |
|
Конвейер для стружки (шнековый тип) |
○ |
○ |
○ |
|
Рабочее освещение |
○ |
○ |
○ |
|
Трехцветная сигнальная лампа |
○ |
○ |
○ |
|
Защита направляющих по осям X/Z и ШВП |
○ |
○ |
○ |
|
Закрытая зона обработки |
○ |
○ |
○ |
|
Порт RS-232 – интерфейс для передачи данных |
○ |
○ |
○ |
|
Регулировочные болты и опоры |
○ |
○ |
○ |
|
Инструмент для обслуживания станка |
○ |
○ |
○ |
|
Инструкция по эксплуатации на русском языке |
○ |
○ |
○ |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
○ Возможно установить опцию
● Невозможно установить опцию
|
Модель станка |
V-850H |
V-1060H |
V-1260H |
|
Соответствие стандарту CE |
○ |
○ |
○ |
|
Система ЧПУ SIEMENS 828D (Германия) |
○ |
○ |
○ |
|
Система ЧПУ SYNTEC 6MB (Тайвань) |
○ |
○ |
○ |
|
Система ЧПУ GSK 25iMС (Китай) |
○ |
○ |
○ |
|
FANUC (Manual Guide i) / SIEMENS (Shop Turn) |
○ |
○ |
○ |
|
Прямой привод шпинделя - 10000 об/мин. (cерия VL) |
● |
● |
● |
|
Прямой привод шпинделя - 12000 об/мин. (cерия VL) |
○ |
○ |
○ |
|
Масляное охлаждения шпинделя |
○ |
○ |
○ |
|
Инструментальный магазин на 24 позиции (барабанный тип) |
Включено |
Включено |
Включено |
|
Инструментальный магазин на 32 позиции (барабанный тип) |
● |
○ |
○ |
|
Инструментальный магазин на 40 позиции (цепной тип) |
● |
● |
● |
|
Система измерения заготовки Renishaw OMP40 |
○ |
○ |
○ |
|
Система измерения инструмента Renishaw TS27R |
○ |
○ |
○ |
|
Оптические линейки FAGOR |
○ |
○ |
○ |
|
Оптические линейки HEIDENHAIN |
○ |
○ |
○ |
|

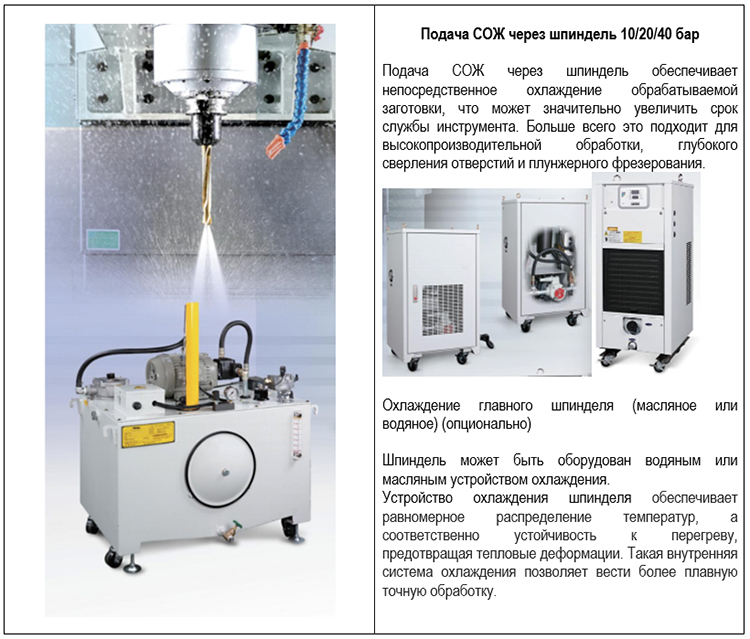

Система подачи СОЖ с давлением (10 bar) |
○ |
○ |
○ |
|
Система подачи СОЖ с давлением (20 bar) |
○ |
○ |
○ |
|
Система подачи СОЖ с давлением (40 bar) |
○ |
○ |
○ |
|
Маслоотделитель от СОЖ |
○ |
○ |
○ |
|
Уловитель паров СОЖ (масляного тумана) |
○ |
○ |
○ |
|
Конвейер для стружки (ленточный тип) |
○ |
○ |
○ |
|
Корзина для стружки |
○ |
○ |
○ |
|
Трансформатор |
○ |
○ |
○ |
|
Стабилизатор напряжения |
○ |
○ |
○ |
|
Кондиционер электрического шкафа |
○ |
○ |
○ |
|
Система охлаждения СОЖ с фильтром |
○ |
○ |
○ |
|
Воздушный пистолет |
○ |
○ |
○ |
|
Водяной пистолет |
○ |
○ |
○ |
|
Инструментальные блоки BT-40 |
○ |
○ |
○ |
|
Инструментальные блоки BT-50 |
● |
● |
● |
|
Подготовка под 4-ю ось |
○ |
○ |
○ |
|

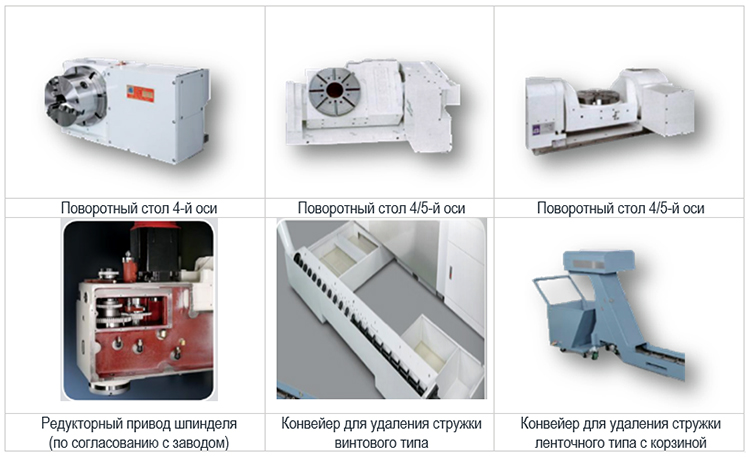

Поворотный стол (4-я ось) + задний центр |
○ |
○ |
○ |
|
Подготовка под 5-ю ось |
○ |
○ |
○ |
|
Поворотно-вращающийся стол (5-я ось) |
○ |
○ |
○ |
|
Автоматическая дверь |
○ |
○ |
○ |
|
Интерфейс для роботизированной системы |
○ |
○ |
○ |
