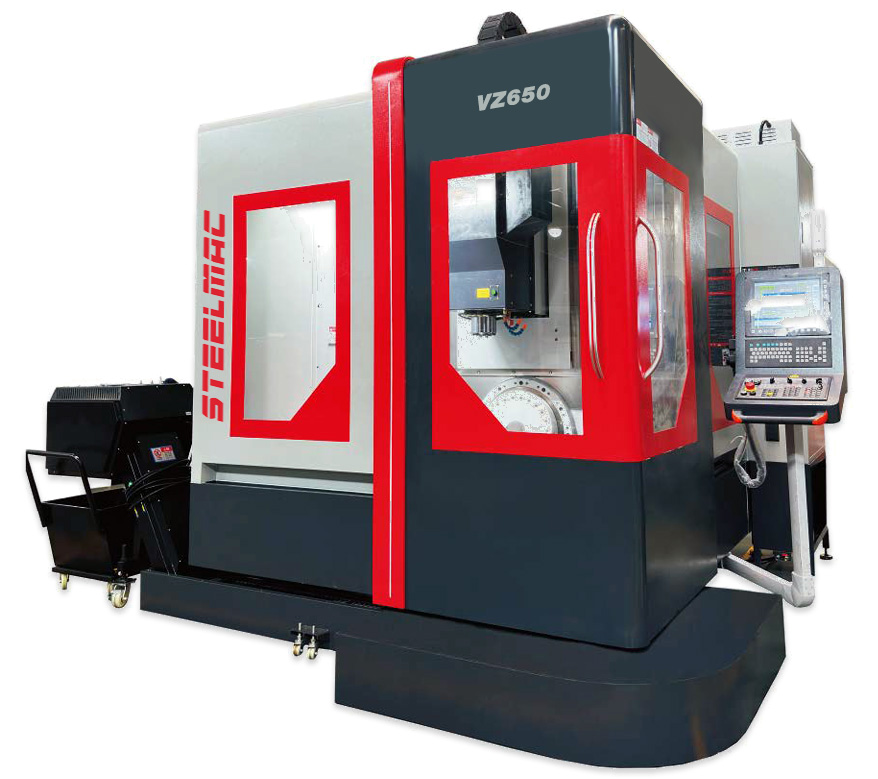

5-ти осевые обрабатывающие фрезерные станки VZ-650

5-ти осевые обрабатывающие фрезерные станки VZ-650
Артикул: 13657

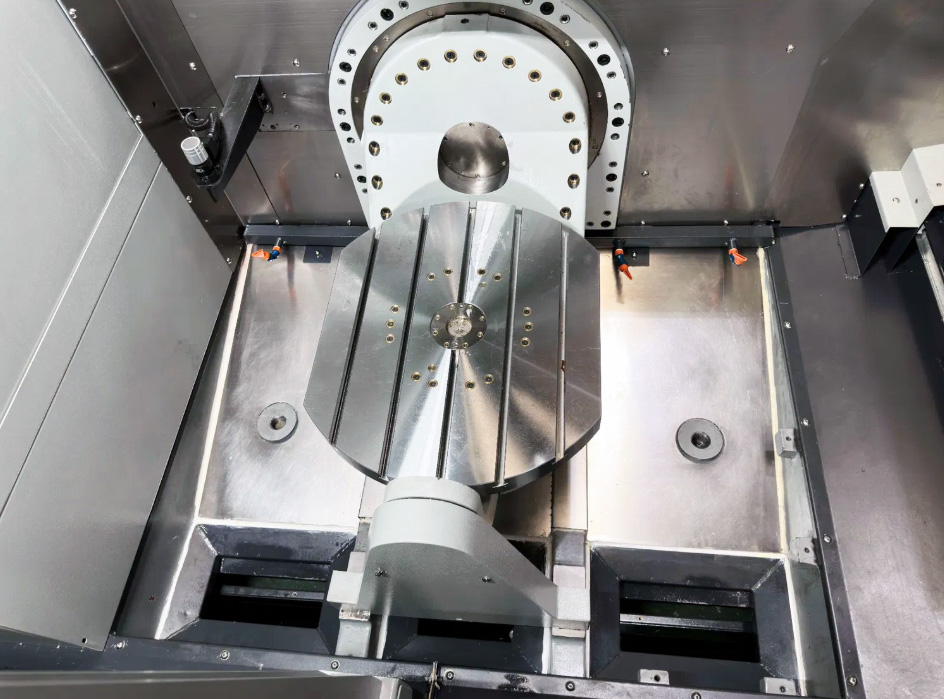

Поворотный стол
Диаметр стола: 650 мм
Мощность: 25 кВт
Нагрузка на стол: 300 кг
Вес: 12500 кг
Цена: по запросу

Получить расчет лизинга

Поворотный стол
Диаметр стола: 650 мм
Мощность: 25 кВт
Нагрузка на стол: 300 кг
Вес: 12500 кг
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка
 5_1.jpg  5_2.jpg  5_3.jpg

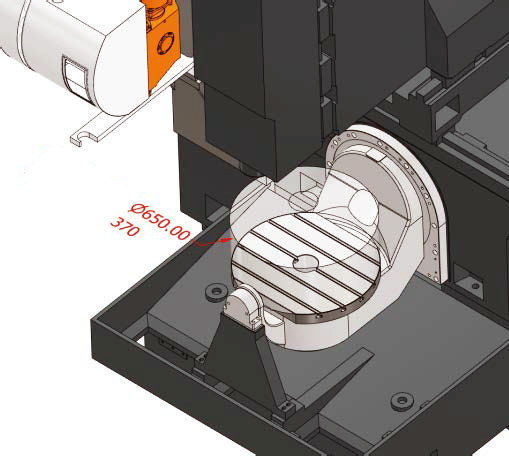

Максимальный диаметр обработки: 650 мм
Максимальная высота обработки: 370 мм
Торец шпинделя до поверхности
поворотного стола = 150~650 мм

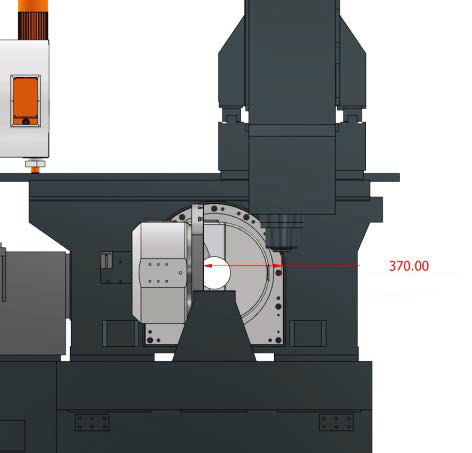

Центр шпинделя до поверхности
поворотного стола (+90°) = 370 мм

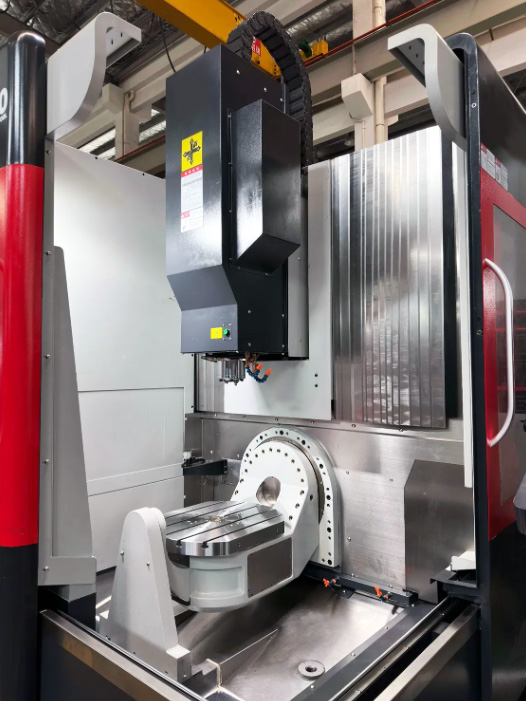

ХАРАКТЕРИСТИКИ СТАНКА:

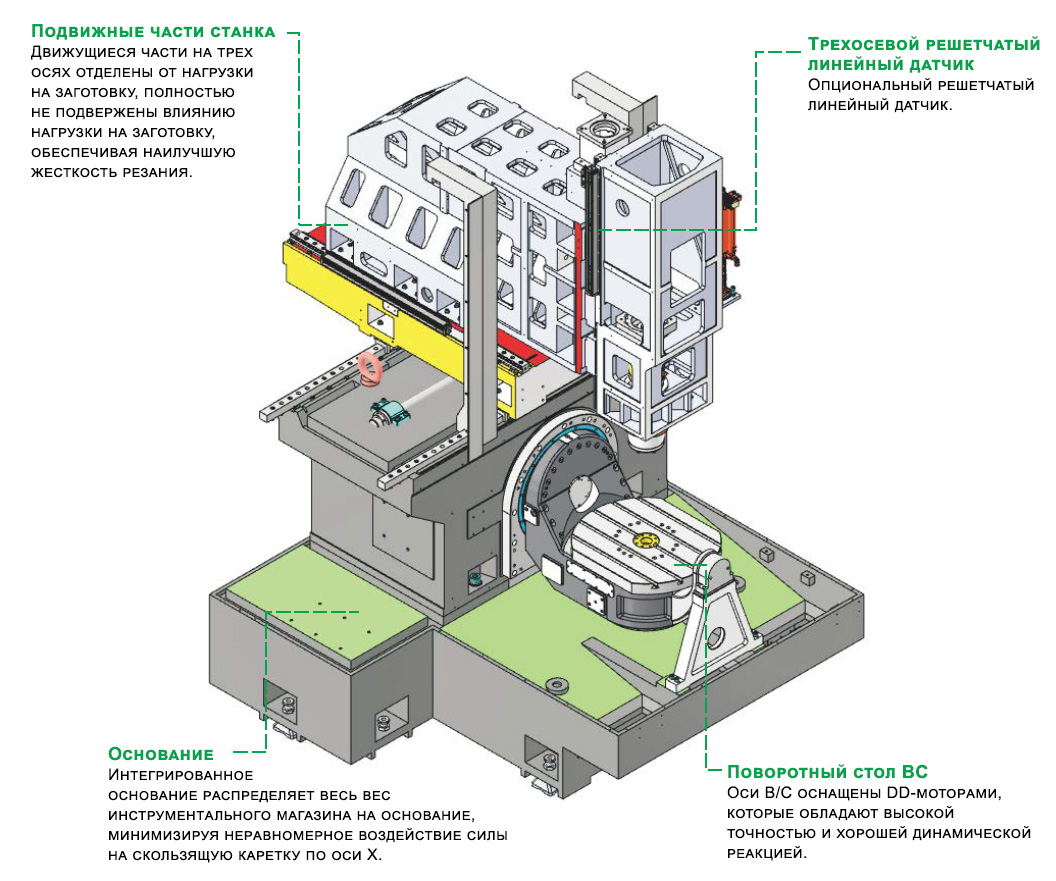

- Высокая точность : поворотный стол DD, приводимый в движение напрямую двигателем, устраняет люфт и ошибки промежуточных передаточных механизмов, тем самым повышая точность позиционирования и повторяемость.
- Быстрый отклик : двигатели с прямым приводом обладают высокой скоростью отклика, что обеспечивает более быстрые вращательные движения и ускорение, тем самым повышая эффективность обработки.
- Высокая жесткость и устойчивость : поскольку в поворотном столе DD отсутствуют механические передающие компоненты, он снижает вибрации и ошибки во время движения, что приводит к более высокой общей жесткости и устойчивости, что помогает улучшить качество обработки и чистоту поверхности.
- Не требует технического обслуживания : система прямого привода не требует традиционных передающих компонентов, таких как шестерни и ремни, что снижает износ и потребность в техническом обслуживании, а также снижает затраты на техническое обслуживание и время простоя.
- Гибкость : станок с ЧПУ с пятикоординатным поворотным столом DD может выполнять более сложные задачи обработки, такие как сложная обработка поверхностей и сверление отверстий под несколькими углами, что делает его пригодным для таких отраслей, как аэрокосмическая, автомобильная и пресс-формы, где требуется эффективная обработка сложных деталей.
- Универсальность : Пятикоординатный поворотный стол DD позволяет на одном станке выполнять различные операции обработки, такие как фрезерование, сверление и нарезание резьбы, сокращая количество настроек заготовки и циклов обработки, тем самым повышая эффективность производства.
- Высокие динамические характеристики : Двигатели DD обладают высокими динамическими характеристиками, что обеспечивает высокие динамические характеристики поворотного стола, что повышает динамическую точность во время процесса обработки, делая его пригодным для случаев, когда требуются высокие динамические характеристики.

Спецификация

Ед. изм.

WZ-650

Перемещение

Ось X

мм

820

Ось Y

мм

520

Ось Z

мм

500

Ось В

°

±110

Ось С

°

360

Контроллер

Система

-

Syntec/Lynuc

Всего осей

-

5

Точность (VDI 3441)

Точность позиционирования по осям X/Y/Z

мм

±0,005/300

Точность позиционирования осей X/Y/Z

мм

±0,003/300

Точность позиционирования осей B/C

"

±10

Точность репозиционирования оси B/C

"

±5

Шпиндель

Конус шпинделя

-

ББТ40

Скорость шпинделя

об/мин

12000

Тип привода шпинделя

-

прямой

Торец шпинделя к поверхности стола

мм

150-650

 Центр шпинделя к направляющей оси Z

мм

187

Мощность двигателя

кВт

11

Стол

Диаметр поворотного стола

мм

Φ650

Максимальный диаметр обработки

мм

Φ650

Максимальная высота обработки

мм

370

Нагрузка на стол

кг

300

Т-образные пазы

мм

5-14H7×100°

Винт

Шариковый винт осей X/Y/Z

-

4012/4012/4012

Направляющая

Тип направляющей осей X/Y/Z

-

роликовый линейный (45 мм×2)

Инструментальный магазин

Количество инструментов

Т

24

Длина/вес инструмента

-

300мм/8кг

Диаметр инструмента  (полный/соседний пустой)

мм

ø80-ø150

Подача

Ускоренная подача по осям X/Y/Z

м/мин

24

Быстрая подача по оси B/C

об/мин

60/100

Резка корма

м/мин

10

Прочее

Мощность

кВа

25

Давление воздуха

кг/см 2

6~8

Размеры

мм

3630×3890×3230

Масса

Т

12.5


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

-Прямой привод, 5-осевой поворотный стол
-Угловой энкодер осей B/C
-Прямой шпиндель BBT-40 12000 об/мин
-Дисковый магазин инструментов (BT40-24T)
-Полностью закрытый экран
-Масляный охладитель шпинделя
-Промышленное охлаждение и кондиционирование воздуха
-Жесткое нарезание резьбы
-Прибор для проверки инструмента
-Фундаментные подушки и регулировочные болты
-Отдельный электронный маховик
-Светодиодная подсветка рабочего пространства
-Светодиодная трехцветная сигнальная лампа
-Автоматическая система смазки
-Система охлаждения режущего инструмента
-Функция автоматического смыва стружки
-Интерфейсы Ethernet, CF-карты и USB
-Пистолет для очистки водой
-Пистолет для подачи воздуха высокого давления
-Инструментальный ящик
-Руководства пользователя
-Информация о схеме управления
-Цепной транспортер стружки

 ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

-Прямой шпиндель BBT40 15000 об/мин
-Моторизованный шпиндель HSK A63 18000/20000 об/мин
-Трехосевая линейка для измерения ускорений
-Высокое давление
- Система вывода шпиндельного центра
-Система измерения заготовки
-Система улавливания масляного тумана
-Масло-водяной сепаратор





ТЕСТ ОТЛИВКИ

Каждая деталь проходит точную инспекцию, только полсле этого осуществляется  переход к следующей рабочей процедуре.








ТЕСТ ТВЕРДОСТИ

Каждый станок проходит проверку твердости рабочего стола, затем происходит переход к следующему сборочному процессу.


ПРОВЕРКА БАЛАНСА ЛИНЕЙНОЙ НАПРАВЛЯЮЩЕЙ


Каждый станок проходит проверку параллельности направляющих оптическим методом, для обеспечения точности направляющих.






ШАБРЕНИЕ

Использование ручного шабрения, это базовая отправная точка для точности точности функионирования прецизионного оборудования.





БАЛАНСИРОВКА ШПИНДЕЛЯ

Точность балансировки шпинделя менее 3 мкм, для обеспечения дальнейшей хорошей поверхностной обработки.





ТЕСТ МЕХАНИЧЕСКОЙ ТОЧНОСТИ

После сборки станка проверяется вертикальность его трёх осей.




ТЕСТ БИЕНИЯ ШПИНДЕЛЯ


Проведится тест биения шпинделя перед выходом станка с завода, чтобы качество станка соответствовало требованиям фактической обработки.





ТЕСТ СЛЕДОВАНИЯ ПО ОКРУЖНОСТИ


Инструмент Renishaw ballbar и оптимизация системы ЧПУ сервоприводов обеспечивают прямолинейность и вертикальную точность станка.


ЛАЗЕРНЫЙ ТЕСТ ПОВОРОТНОГО СТОЛА


Используется лазерный интерферометр Renishaw для проверки поворотного стола (четвёртая/пятая ось) и выполняется компенсация в реальном времени.




ТЕСТ БАЛАНСИРОВКИ ШПИНДЕЛЯ

Динамическое балансирование шпинделя на различных скоростях требует погрешности менее 3 мкм, для обеспечения дальнейшего хорошего качества обработки поверхностей.
