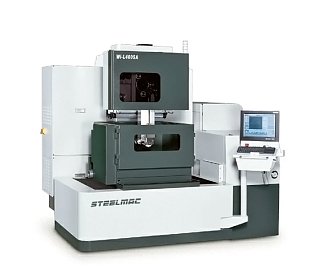

Электроэрозионный проволочно-вырезной станок с ЧПУ Wi-L600S (погружного типа, линейные привода)

Цена: по запросу

Купить в 1 клик

Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Описание

Тех. хар-ки / Модель

Ед. изм

Wi-L600S

Тип обработки



Погружной

Тип приводов



Линейные привода

Рабочая зона станка





Макс. габариты заготовки (Д х Ш х В)

мм

1000 х 720 х 345

Макс. размеры рабочего стола (Д х Ш)

мм

870 х 680

Максимальный вес заготовки

кг

700

Оси станка





Количество осей

шт

5 (X / Y / Z / U / V)

Тип приводов по осям: X / Y



Линейные привода

Тип приводов по осям: Z / U / V



Сервопривода

Количество одновременно управляемых осей

шт

4 оси: X / Y / U / V

Перемещение по осям: X / Y / Z

мм

600 / 450 / 350

Перемещение по осям: U / V

мм

100 / 100

Скорость подачи стола по осям X / Y

мм/мин

0~400 (0~800)

Электрод-проволока





Материал проволоки



Латунь

Диаметр проволоки

мм

Ø 0,10 ~ 0,33

Максимальная масса катушки проволоки

кг

5 (10 опция)

Угол наклона проволоки (опция)

град

±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45)

Скорость подачи проволоки

м/мин

0 ~ 15 м/мин

Натяжение проволоки

г*с (Н)

200~24000г*с (2~24Н)

Диэлектрик (вода)





Объём бака для диэлектрика (воды)

л

950

Тип фильтра бака воды / Скорость фильтрации

л/мин

Бумажный / 40

Контроль качества диэлектрика (воды)



Автоматический

Объём бака для ионообменной смолы

л

5 (10 опция)

Контроль проводимость диэлектрика (воды)

Ω.cm

(2,5 ~ 5,0) х 104

Система ЧПУ





Операционная система



Windows NT

Устройство управления



ПК 64 битный

Оперативная память

ГВ

RAM 4GB

Жесткий диск (Solid State Drive - твердотельный накопитель)

ГВ

SSD 64GB

Программная платформа



NET Framework

Диагональ монитора системы ЧПУ



15” TFT - сенсорный

Мин. устанавливаемое значение шага (дискретность)

мкм

0,001

Максимальное отрабатываемое значение

мм

±999,999

Генератор





Генератор импульсов



МОП транзисторы

Максимальный выходной ток

А

25А

Напряжение без нагрузки

В

96 В

Питание сети

АС

Переменный ток

Время включения

µсек

24 шага (0,05 ~ 0,9 µсек)

Время выключения

µсек

43 шага (8 ~ 0,9 µсек)

Электропитание





Электропитание

В, Гц.

3 фазы, 380В, 50 Гц

Общее электропотребление

(без системы охлаждения воды)

кВА

13 (11)

Габаритные размеры станка





Габаритные размеры станка (L х W х H)

мм

3000 х 2650 х 2250

Вес станка

кг

3500


Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов. Точность обработки, простота использования и обслуживания - это основные преимущества этих моделей.

Станина 3.jpg

Без имени-7.jpg

Стандартная комплектация:

·      Система ЧПУ на базе Windows с сенсорным экраном 15” TFT

·      Пульт дистанционного управления

·      Серводвигатели по осям X / Y / Z / U / V

·      Устройство наклона проволоки под углом ±15˚

·      Автоматическое приспособление

для вертикального выравнивания проволоки

·      Бак для диэлектрика (воды)

·      Бака для ионообменной смолы

·      Трёхцветная лампа индикации состояния работы станка

·      Приспособление для замены направляющих фильер

·      Приспособление для вертикального выравнивания проволоки

·      Прижимы для крепления заготовок

·      Инструмент для обслуживания станка (инструментальный ящик)

·      Руководство по эксплуатации

Комплект расходных материалов:

·      Латунная проволока: Ø 0,25 мм (катушка 5 кг): 1 шт.

·      Токоподводящие электроды (токосъёмники) (верхние / нижние):

 2 шт / 1 комплект

·      Водяные (сопла) форсунки (верхние / нижние) для работы под прямым резом и

углом до 6˚ для прокачки воды (Ø 4 мм - 2 шт/1 комплект, Ø 6 мм - 2 шт/1 комплект.)

·      Комплект керамических направляющих (фильер)

для работы проволокой Ø 0,25 мм: 2 шт / 1 комплект

·      Фильтры (бумажные) для бака воды: 2 шт / 1 комплект

·      Ионообменная смола: 5 л.

Дополнительная комплектация:

·      CAD/CAM система (ПО) для разработки управляющих программ

·      Комплект алмазных направляющих (фильер) (верхние / нижние)

для работы проволокой Ø 0,25 мм - 2 шт / 1 комплект

·      Комплект алмазных направляющих (фильер) (верхние / нижние)

для работы проволокой Ø 0,10 ~ 0,33 - 2 шт / 1 комплект

·      Устройство наклона проволоки под углом ±22,5˚

·      Устройство наклона проволоки под углом ±30˚

·      Устройство наклона проволоки под углом ±45˚

·      Водяные (сопла) форсунки (верхние / нижние)

для работы под углом до 45˚

·      Система охлаждения и фильтрации диэлектрика (воды) - Чиллер

·      Система контроля проводимости диэлектрика -

управляется от ЧПУ станка

·      Линейные привода по осям X / Y – для станков серии Wi-LS

·      Оптические линейки по осям X / Y с разрешением 0,5 мкм

·      Оптические линейки по осям X / Y с разрешением 0,1 мкм

·      AWT - Устройство автоматической заправки проволоки

·      AWT - Устройство автоматической заправки

проволоки под давление

·      AVR – стабилизатор 15 кВА

·      Устройство для бесперебойного питания станка

·      Измеритель натяжения проволоки

·      Измеритель скорости проволоки

·      Электрический замок двери ванны

·      Сдвигающаяся дверь ванны

·      Контейнер для сбора отработанной проволоки

·      Водяной пистолет для обслуживания станка

·      Воздушный пистолет для обдува заготовок
