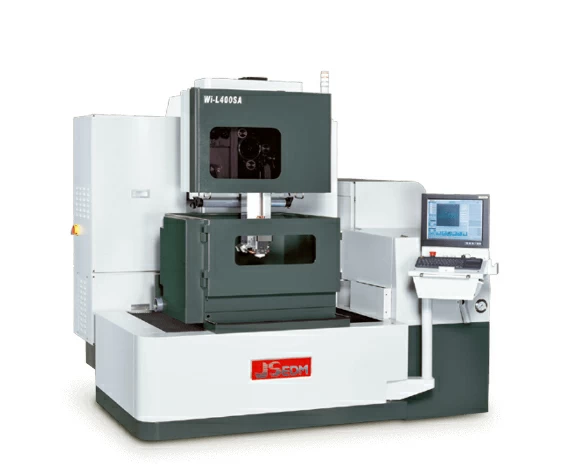

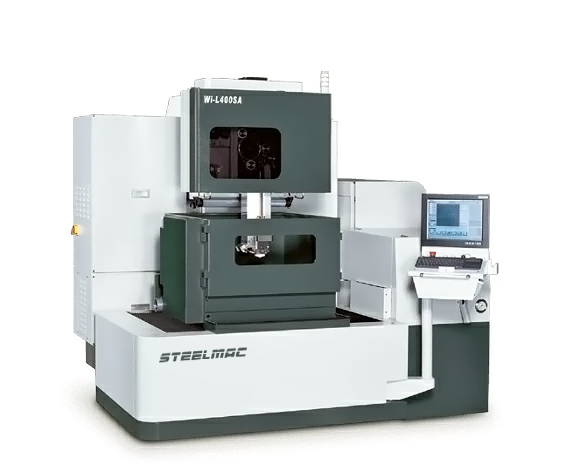

Электроэрозионный проволочно-вырезной станок Wi-L430S, Wi-L530S (погружного типа, линейные привода)
700х540х295 - 870х540х295 мм
Макс. вес заготовки: 300 - 500 кг
Угол наклона проволоки: ±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45) мм
- Технические характеристики
- Комплектация
- Доставка
Тех-кие хар-ки / Модель |
Ед. изм |
Wi-L430S |
Wi-L530S |
Тип обработки |
|
Погружной |
Погружной |
Тип приводов |
|
Линейные привода |
Линейные привода |
Рабочая зона станка |
|
|
|
Макс. габариты заготовки (Д х Ш х В) |
мм |
700 х 540 х 295 |
870 х 540 х 295 |
Макс. размеры рабочего стола (Д х Ш) |
мм |
640 х 500 |
740 х 500 |
Максимальный вес заготовки |
кг |
300 |
500 |
Оси станка |
|
|
|
Количество осей |
шт |
5 (X / Y / Z / U / V) |
5 (X / Y / Z / U / V) |
Тип приводов по осям: X / Y |
|
Линейные привода |
Линейные привода |
Тип приводов по осям: Z / U / V |
|
Сервопривода |
Сервопривода |
Количество одновременно управляемых осей |
шт |
4 оси: X / Y / U / V |
4 оси: X / Y / U / V |
Перемещение по осям: X / Y / Z |
мм |
400 / 300 / 300 |
500 / 300 / 300 |
Перемещение по осям: U / V |
мм |
100 / 100 |
100 / 100 |
Скорость подачи стола по осям X / Y |
мм/мин |
0~400 (0~800) |
0~400 (0~800) |
Электрод-проволока |
|
|
|
Материал проволоки |
|
Латунь |
Латунь |
Диаметр проволоки |
мм |
Ø 0,10 ~ 0,33 |
Ø 0,10 ~ 0,33 |
Макс. масса катушки проволоки |
кг |
5 (10 опция) |
5 (10 опция) |
Угол наклона проволоки (опция) |
град |
±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45) |
±15˚/165 (±22,5˚/100, ±30˚/80, ±45˚/45) |
Скорость подачи проволоки |
м/мин |
0 ~ 15 м/мин |
0 ~ 15 м/мин |
Натяжение проволоки |
г*с (Н) |
200~24000г*с (2~24Н) |
200~24000г*с (2~24Н) |
Диэлектрик (вода) |
|
|
|
Объём бака для диэлектрика (воды) |
л |
570 |
570 |
Тип фильтра бака воды / Скорость фильтрации |
л/мин |
Бумажный / 40 |
Бумажный / 40 |
Контроль качества диэлектрика (воды) |
|
Автоматический |
Автоматический |
Объём бака для ионообменной смолы |
л |
5 (10 опция) |
5 (10 опция) |
Контроль проводимость диэлектрика (воды) |
Ω.cm |
(2,5 ~ 5,0) х 104 |
(2,5 ~ 5,0) х 104 |
Система ЧПУ |
|
|
|
Операционная система |
|
Windows NT |
Windows NT |
Устройство управления |
|
ПК 64 битный |
ПК 64 битный |
Оперативная память |
ГВ |
RAM 4GB |
RAM 4GB |
Жесткий диск (Solid State Drive - твердотельный накопитель) |
ГВ |
SSD 64GB |
SSD 64GB |
Программная платформа |
|
NET Framework |
NET Framework |
Диагональ монитора системы ЧПУ |
|
15” TFT сенсорный |
15” TFT - сенсорный |
Мин. устанавливаемое значение шага (дискретность) |
мкм |
0,001 |
0,001 |
Макс. отрабатываемое значение |
мм |
±999,999 |
±999,999 |
Генератор |
|
|
|
Генератор импульсов |
|
МОП транзисторы |
МОП транзисторы |
Максимальный выходной ток |
А |
25А |
25А |
Напряжение без нагрузки |
В |
96 В |
96 В |
Питание сети |
АС |
Переменный ток |
Переменный ток |
Время включения |
µсек |
24 шага (0,05 ~ 0,9 µсек) |
24 шага (0,05 ~ 0,9 µсек) |
Время выключения |
µсек |
43 шага (8 ~ 0,9 µсек) |
43 шага (8 ~ 0,9 µсек) |
Электропитание |
|
|
|
Электропитание |
В, Гц. |
3 фазы, 380В, 50 Гц |
3 фазы, 380В, 50 Гц |
Общее электропотребление (без системы охлаждения воды) |
кВА |
13 (11) |
13 (11) |
Габаритные размеры станка |
|
|
|
Габаритные размеры станка (L х W х H) |
мм |
2300 х 2200 х 2150 |
2600 х 2200 х 2150 |
Вес станка |
кг |
2100 |
2450 |
Предназначены для изготовления инструмента, деталей машин, ювелирных изделий, штампов. Точность обработки, простота использования и обслуживания - это основные преимущества этих моделей.
Стандартная комплектация:
· Система ЧПУ на базе Windows с сенсорным экраном 15” TFT
· Пульт дистанционного управления
· Серводвигатели по осям X / Y / Z / U / V
· Устройство наклона проволоки под углом ±15˚
· Автоматическое приспособление для вертикального выравнивания проволоки
· Бак для диэлектрика (воды)
· Бака для ионообменной смолы
· Трёхцветная лампа индикации состояния работы станка
· Приспособление для замены направляющих фильер
· Приспособление для вертикального выравнивания проволоки
· Прижимы для крепления заготовок
· Инструмент для обслуживания станка (инструментальный ящик)
· Руководство по эксплуатации
Комплект расходных материалов:
· Латунная проволока: Ø 0,25 мм (катушка 5 кг): 1 шт.
· Токоподводящие электроды (токосъёмники) (верхние / нижние): 2 шт / 1 комплект
· Водяные (сопла) форсунки (верхние / нижние) для работы под прямым резом и углом до 6˚ для прокачки воды (Ø 4 мм - 2 шт/1 комплект, Ø 6 мм - 2 шт/1 комплект.)
· Комплект керамических направляющих (фильер) для работы проволокой Ø 0,25 мм: 2 шт / 1 комплект
· Фильтры (бумажные) для бака воды: 2 шт / 1 комплект
· Ионообменная смола: 5 л.
|
Дополнительная комплектация:
· CAD/CAM система (ПО) для разработки управляющих программ
· Комплект алмазных направляющих (фильер) (верхние / нижние) для работы проволокой Ø 0,25 мм - 2 шт / 1 комплект
· Комплект алмазных направляющих (фильер) (верхние / нижние) для работы проволокой Ø 0,10 ~ 0,33 - 2 шт / 1 комплект
· Устройство наклона проволоки под углом ±22,5˚
· Устройство наклона проволоки под углом ±30˚
· Устройство наклона проволоки под углом ±45˚
· Водяные (сопла) форсунки (верхние / нижние) для работы под углом до 45˚
· Система охлаждения и фильтрации диэлектрика (воды) - Чиллер
· Система контроля проводимости диэлектрика - управляется от ЧПУ станка
· Линейные привода по осям X / Y – для станков серии Wi-LS
· Оптические линейки по осям X / Y с разрешением 0,5 мкм
· Оптические линейки по осям X / Y с разрешением 0,1 мкм
· AWT - Устройство автоматической заправки проволоки
· AWT - Устройство автоматической заправки проволоки под давление
· AVR – стабилизатор 15 кВА
· Устройство для бесперебойного питания станка
· Измеритель натяжения проволоки
· Измеритель скорости проволоки
· Электрический замок двери ванны
· Сдвигающаяся дверь ванны
· Контейнер для сбора отработанной проволоки
· Водяной пистолет для обслуживания станка
· Воздушный пистолет для обдува заготовок
|
