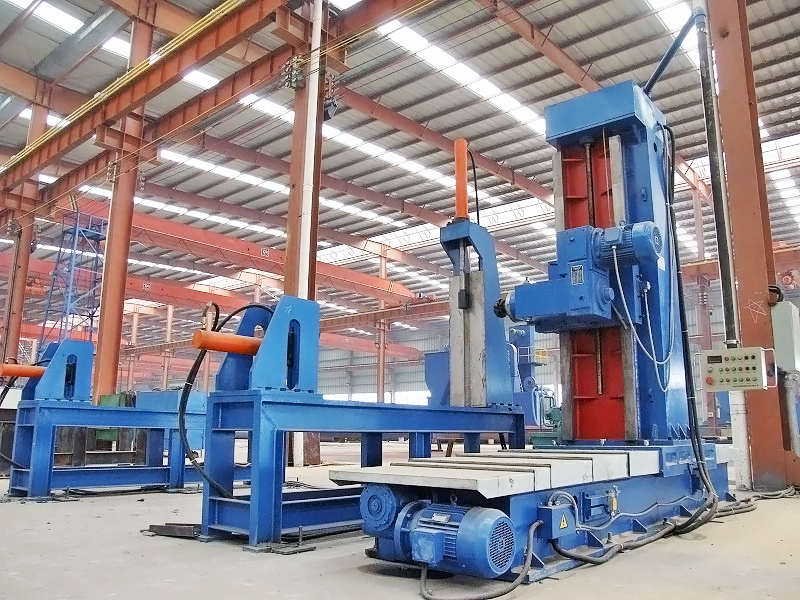

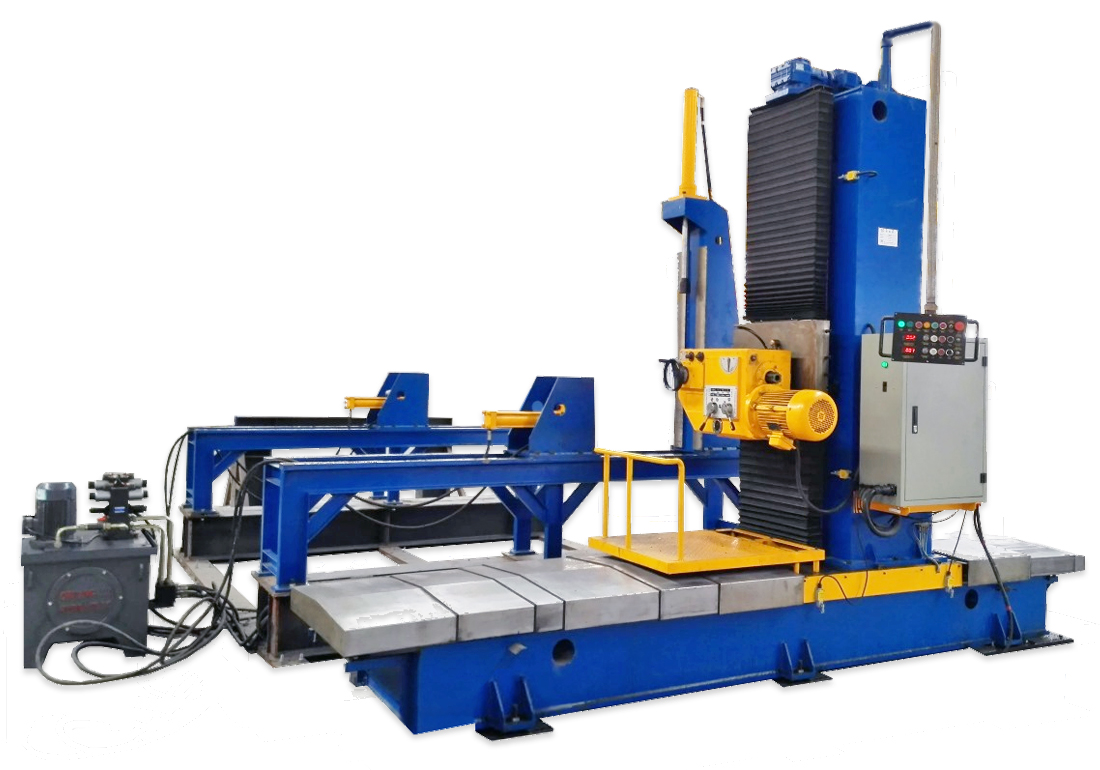

Торцефрезерный станок DX-1520 для коробчатых и двутавровых балок
Ширина фрезерования: 2000 мм
Мощность шпинделя: 5,5 КВт
Кол-во оборот. шпинделя: 125-630 об/мин
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
DX1520 |
|
Высота фрезерования заготовки (мм) |
1500 |
|
Ширина фрезерования заготовки (мм) |
2000 |
|
Макс. глубина фрезерования за один раз (мм) |
5 |
| Угол наклона фрезерной головки (°) |
0-45 |
|
Скорость горизонтальной подачи (мм/мин) |
50-440 |
| Скорость вертикальной подачи (мм/мин) |
50-500 |
|
Диаметр фрезы (мм) |
Φ125-315 |
|
Скорость быстрого возврата (по горизонтали) (мм/мин) |
1200 |
|
Мощность шпинделя (КВт) |
5,5 |
|
Скорость вращения главного шпинделя (об/мин) |
125–630 |
|
Мощность двигателя горизонтальной передачи (КВт) |
3 |
|
Мощность двигателя вертикальной передачи (КВт) |
2,2 |
|
Мощность гидравлической станции (КВт) |
3 |
|
Рабочее давление гидравлической системы (МПа) |
4 |
Станок предназначен для фрезерной обработки торцов коробчатых балок или Н-образных балок. Максимальные размеры обрабатываемой торцевой поверхности составляют 1500×2000 мм. Станки используются для фрезерования торцов сварных и горячекатаных двутавровых балок или балок коробчатого сечения, а также других видов заготовок. Благодаря простоте конструкции станка легко и быстро осуществляется его настройка и регулировка, благодаря чему станок прост и удобен в работе. Система ЧПУ GSK980Mdi.

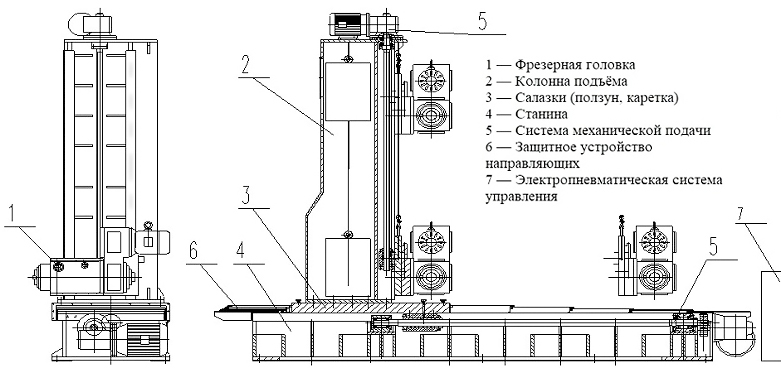

Торцефрезерные станки состоят из следующих основных узлов:
- вертикальной консоли,
- станины,
- устройства механической подачи головки,
- фрезерной головки,
- электросистемы и т.д.
Фрезерная головка обладает высокой надежностью, работает на большом диапазоне скоростей, конструкция высокой жесткости, практически бесшумна в работе. Вращение шпинделя 125-630 об/мин, диаметр фрезы 125-315 мм. Консоль и фрезерная головка приводятся в движение механической системой передач посредством зубчатой рейки и шестерни, благодаря чему обладают высокой скоростью.
КОМПЛЕКТ ПОСТАВКИ:
- станина в сборе
- консоль с приводом фрезерной головки
- фрезерная головка (Китай) + фреза диаметром 125-315 мм с комплектом твердосплавных пластин
- передний стол с двумя прижимными цилиндрами
- задний стол с прижимным цилиндром
- гидростанция
- электрошкаф
- пульт управления

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
