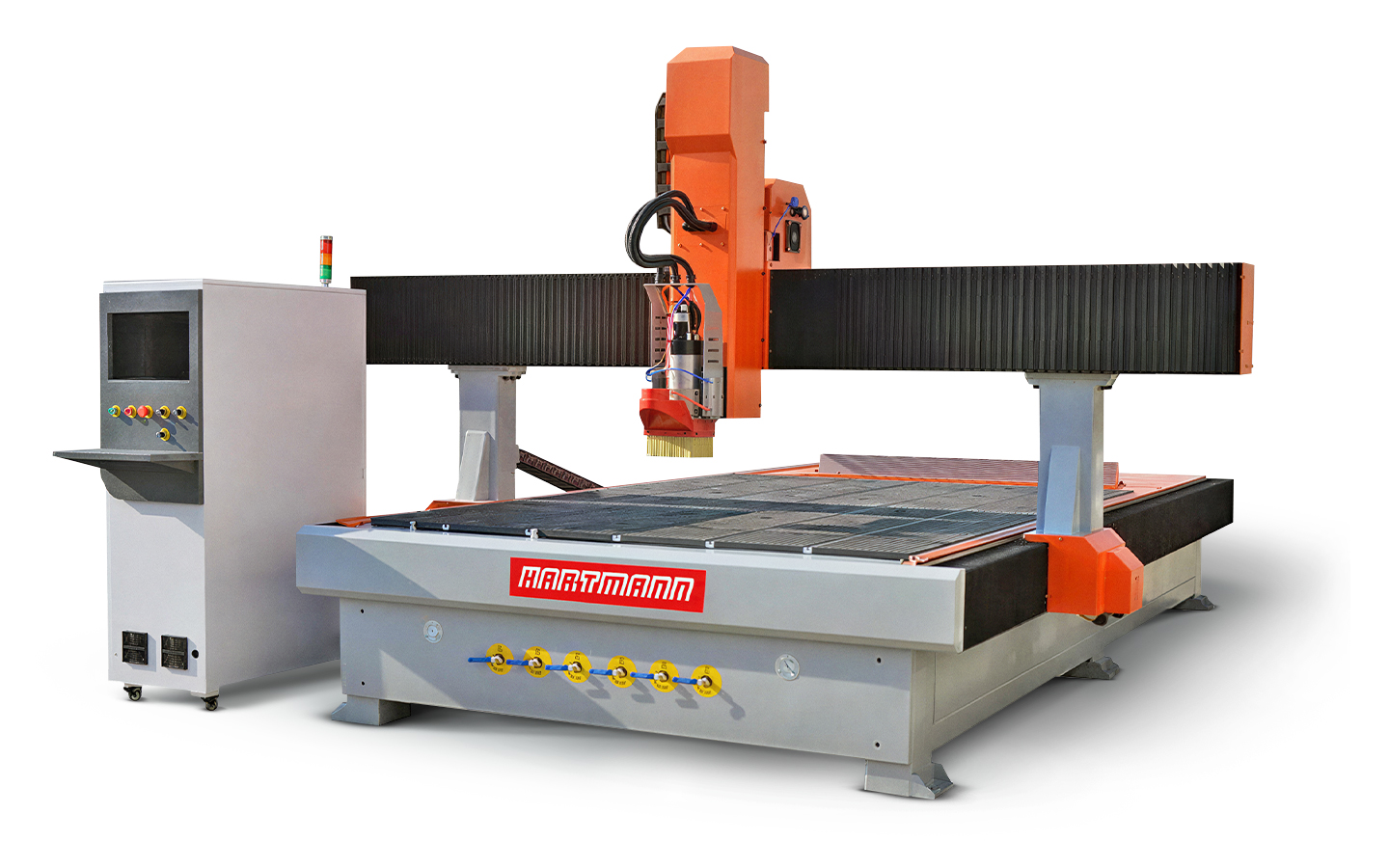

4-х осевой фрезерный станок с ЧПУ HARTMANN модели VN2040-4SZ

4-х осевой фрезерный станок с ЧПУ HARTMANN модели VN2040-4SZ
Артикул: 14342
Цена: по запросу

Получить расчет лизинга

Получить предложение

Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Требования / параметры

Ед.изм.

VN2040-4SZ

Перемещение по оси Х

мм

4 000

Перемещение по оси У

мм

1200

Перемещение по оси Z

мм

600

Наклон оси А

град

+- 90

Размер рабочего стола

мм

4 000 х 1 200

Макс. нагрузка на стол

кг/м2

1500

Скорость холостого хода (X/Y/Z)

м/мин

40/30/30

Рабочая быстрая подача (X/Y/Z)

м/мин

0-15

Обороты шпинделя

об/мин

18 000

Тип электродвигателей привод осей X, Y, Z

Серводвигатель / гибридный серводвигатель

Конус шпинделя

HSK-A63

Точность позиционирования по оси Х (JIS)

мм

0,03

Точность позиционирования по оси Y (JIS)

мм

0,015

Точность позиционирования по оси Z (JIS)

мм

0,015

Мощность двухступенчатого вакуумного насоса

кВт

7,5

Мощность шпинделя

кВт

16

Пылезащита блока управления

IP54

Охлаждение шпинделя

Масляное

Инструментальный магазин

ед

20

Объем памяти ЧПУ

Гб

4

Наличие выносного пульта с маховичком

Да

Непрерывная 4-х осевая обработка

Да

Система подачи масляного тумана

Да

Централизованная смазка

Да

Калибровка инструмента

Автоматическая

Требования к столу

Алюминиевый стол с T-пазами

Ширина Т-пазов

мм

18

Защита рабочей зоны



Полностью закрытая

Масса

кг

8 000

Фрезерные станки с ЧПУ HARTMANN спроектированы для высокопроизводительной и высокоточной фрезерной обработки заготовок и изделий из древесины, пластика, текстолита, искусственного камня, цветных металлов и других материалов с высокой точностью при серийном производстве. Главная особенность фрезерных станков с ЧПУ возможность выполнять 4-х осевую технологическую обработку деталей, в отличие от классических 3-х осевых станков. Комплектация станка системой ЧПУ позволяет использовать оборудование в автоматическом режиме. Управляющая программа разрабатывается в CAD/CAM системах ПО и через постпроцессор или через USB порт передаются в систему ЧПУ станка. Для решения различных задач можно настраивать режимы обработки: скорость перемещения рабочего инструмента, траекторию движения и другие параметры. Выполнить более точную настройку и задать необходимые координаты осей можно, используя данные с платформы ПК. Фрезерные станки с ЧПУ CTMC предназначены для высокопроизводительной обработки и криволинейного раскроя, 3D гравировки и многоуровневой обработки (раскрой и выборка) листовых материалов. Фрезерные станки с ЧПУ CTMC прежде всего отличаются высокой технологичностью, качеством сборки и насыщенной комплектацией, предназначенной под различные технологические и производственные задачи. Фрезерные станки с ЧПУ CTMC отлично впишутся в парк оборудования различной деревообрабатывающей отрасли.

ОСНОВНЫЕ ОСОБЕННОСТИ:

  1. Двойные двигатели и приводы по оси Y гарантируют стабильность перемещения.
  2. Реечный привод гарантирует высокую скорость и точность.
  3. Импортные квадратные направляющие обеспечивают высокую точность и массивность.
  4. Вакуумная система использует современные зарубежные технологии с двумя полостями, вакуумный насос, система позволяет надежно фиксировать любые материалы. Область вакуумного прижима имеет управление с соленоидным клапаном, для удобства управления пуском и остановкой одним нажатием.
  5. Удобная конструкция рабочего с T-пазами и захватами, что позволяет фиксировать заготовку захватами.
  6. Продуманная защита рабочего стола позволяет избежать повреждений в случае ошибочной операции.
  7. Продуманная защита от механических столкновений, в случае если макет превышает размеры рабочей области.


7,5 кВт, водяное охлаждение,
ATC шпиндель

Серводвигатели

Сервоприводы

Т-пазы в столе

Контроллер Siemens 808D

Инвертер


Система привязки инструмента
Renishaw TS27R


Система смазки


ШВП PMI


Косозубая передача и рейка

Линейные направляющие PMI
(Тайвань)

Концевой выключатель Omron (Япония)

Кабель Igus (Германия)

Кабель Igus (Германия)

3 осевая защита от пыли
Редуктор SHIMPO

5.5 КВт вакуумный насос

Защита закрытого шкафа
Система привязки заготовки
Renishaw RMP60

Кабинетная защита

Инструментальный магазин

4-я ось

Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
