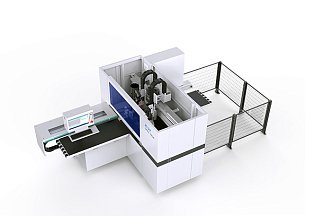

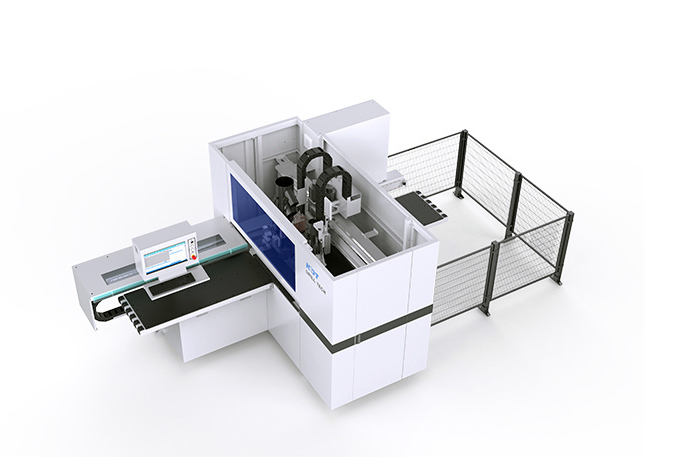

Сверлильно-присадочный центр с ЧПУ KD-610HZ
2 шт.
Конфигурация присад. голов:
Вертикаль: 12/ Горизонт.: 8
Вертикаль: 9
Ширина заготовки: 35-1000 мм
Вес: 3200 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
KD-610HZ |
|
Длина заготовки (мм) |
70-2800 |
|
Ширина заготовки (мм) |
35-1000 |
|
Толщина заготовки (мм) |
9-60 |
|
Магазин смены инструментов (шт) |
5 |
|
Размер пильного диска (мм) |
120х20х4 |
|
Скорость перемещения захватов заготовки (м/мин) (Х) |
140 |
|
Макс. скорость по оси (м/мин) (Y) |
90 |
|
Макс. скорость по оси (м/мин) (Z) |
50 |
|
Кол-во вертикальных шпинделей (Верхняя группа) |
12 |
|
Кол-во горизонтальных шпинделей (Верхняя группа) |
8 |
|
Кол-во вертикальных шпинделей (Нижняя группа) |
9 |
|
Фрезерный узел (верхний + нижний) (КВт) |
5,5 + 3,5 |
|
Диаметр аспирационного патрубка (мм) |
200+100 |
|
Размеры станка (мм) (ДхШхВ) |
5300x2660x2190 |
|
Установленная мощность (КВт) |
21,9 |
|
Рабочее давление (Бар) |
0,6 |
|
Масса станка (кг) |
3200 |

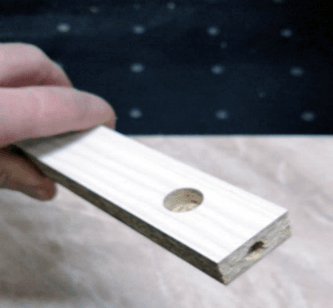

Предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов, что позволяет производить обработку любых карт присадки за один проход детали с шести сторон. Фрезеровка криволинейных и прямых пазов. Станок интегрирован с программой «Базис». На сверлильно-присадочном центре с ЧПУ рабочий стол оснащен воздушной подушкой, а также сканер для считывания штрих-кодов входит в базовое оснащение станка.
Верхняя группа:
- 8 горизонтальных сверл
- 12 вертикальных сверл
- Фрезерный агрегат 5,5 кВт с магазином смены инструмента на 5 позиций
- H-пазовальный диск
Нижняя группа:
- 9 вертикальных сверл
- Фрезерный агрегат
- Длина детали: 70–2800 мм
- Толщина детали: 9–60 мм
- Ширина детали: 35–1000 мм
- Скорость: X — до 140 м/мин, Y — до 90 м/мин, Z — до 50 м/мин
- Вес станка: 3200 кг
|
Экономия площади. Работа на станке 1 оператором. Загрузка и выгрузка деталей с одной стороны. |
|
Два автоматических захвата надежно фиксируют заготовку. Особая конструкция с обдувом захватов запатентована. |
|
Минимальный размер детали 70 х 35 мм. Максимальная длина 2800 мм. Максимальная ширина детали 1000 мм. |
![]() |
Компоновка верхней сверлильной группы: 12 – вертикальных шпинделей, 8 – горизонтальных шпинделей. Компоновка нижней сверлильной группы: 9-вертикальных шпинделей. В стандартной комплектации установлены два фрезерных узла, верхний 5,5 кВт + нижний 3,5 кВт. |
|
Магазин смены инструментов на 5 позиций. |
|
Пазовальный узел - ф120х20х4 мм. |
|
Верхний фрезерный шпиндель оснащен мощным вертикальным прижимом с двумя прижимными элементами. Повышает точность фрезерования, и предотвращает повреждение заготовки. |
