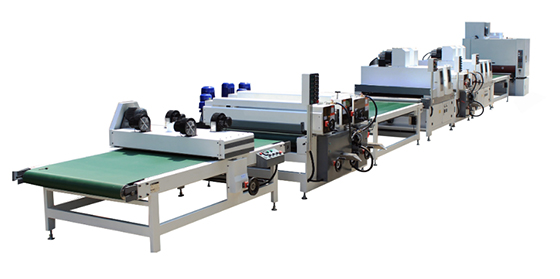

Автоматическая линия покраски паркета маслом PF/FL-600
Рабочая длина: 300 - 3000 мм
Рабочая толщина: 3 - 80 мм
- Технические характеристики
- Доставка
Автоматические вальцовые покрасочные линии предназначены для покраски маслом напольных покрытий, инженерной доски, трехслойной паркетной доски и т.д.
1. Процесс покрытия: процесс обработки маслом паркетной доски.
Ежемесячная производительность: 6000 м2 * 20 дней = 120 000 м2/месяц.
Рабочая скорость: 12 м/мин.
Количество операторов: 2-3 человека.
2. Общие технические данные вальцовой покрасочной линии.
Рабочая ширина: 30-600 мм.
Рабочая высота: 900 ± 20 мм.
Толщина заготовки: 3-80 мм.
Минимальная длина заготовки: 300 мм.
Скорость подачи: 5-20 м/мин.
Допуск по толщине: ± 0,1 мм.
Примечания:
- В производственных условиях при температуре выше 40 градусов по цельсию можно использовать только краску и растворитель с температурой воспламенения, равной или превышающей 200 градусов Цельсия.
- Необходимо принимать во внимание взрывоопасность окружающего оборудования.
- Завод покупателя должен иметь эффективную техническую вентиляцию для предотвращения образования легковоспламеняющихся газов.
3. Габариты автоматической покрасочной камеры.
Требования к помещению: ширина рабочей зоны 6 м. Общая длина: 17,8 м. Суммарная электрическая мощность: 82,96 КВт.
4. Состав линии по нанесению масла и масло-воска:
Схема процесса

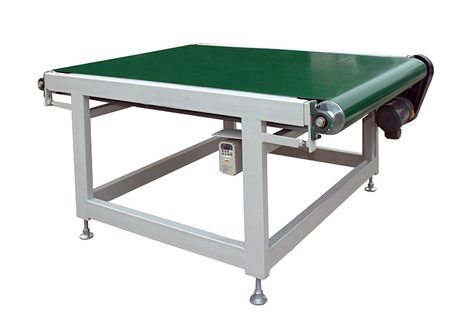

5.1. Ленточный транспортер
Транспортер ленточный предназначен для перемещения заготовки.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
3-300 |
Размеры конвейера (мм) |
ф140х620 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
0,4 |
Габариты станка (мм) |
1500х620х800 |
Вес (кг) |
250 |

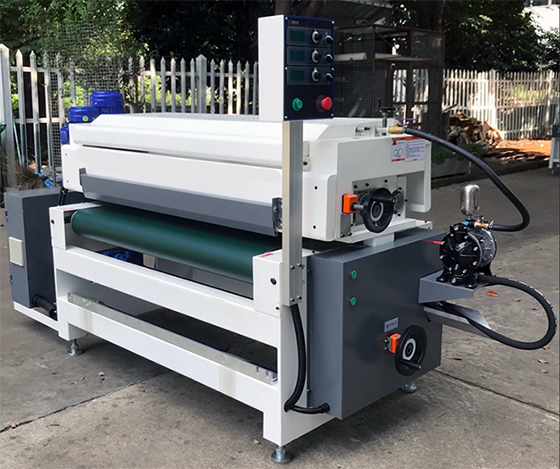

5.2. Вальцовый покрасочный станок
Вальцовые покрасочные станки предназначены для нанесения грунтов и финишных покрытий на паркетную доску и другие плоские заготовки. Станки обеспечивают высочайшее качество и равномерность нанесения грунта/лака/масла по всей поверхности заготовки при высокой производительности.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
0-80 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
5,62 |
Мощность конвейера (КВт) |
1,5 |
Мощность наносящего вала (КВт) |
1,5 |
Мощность дозирующего вала (КВт) |
0,75 |
Габариты станка (мм) |
1000х1400х1400 |
Вес (кг) |
750 |

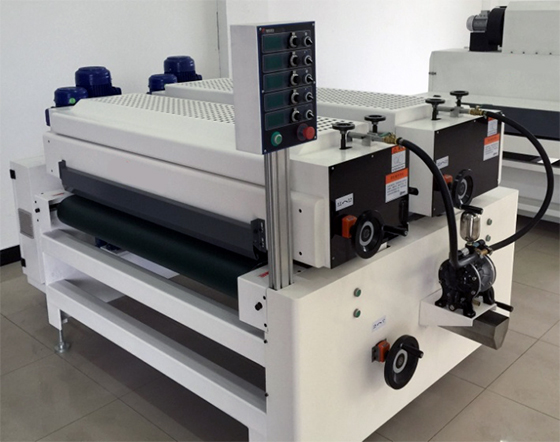

5.3. Вальцовые покрасочные станки с двумя наносящими валами
Покрасочные станки предназначены для нанесения грунтов и финишных покрытий на паркетную доску и другие плоские заготовки. Станки обеспечивают высочайшее качество и равномерность нанесения грунта/лака/масла по всей поверхности заготовки при высокой производительности.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
0-80 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
7,18 |
Мощность конвейера (КВт) |
1,5 |
Мощность наносящего вала (КВт) |
1,5 |
Мощность дозирующего вала (КВт) |
0,75х2 |
Габариты станка (мм) |
1600х1400х1400 |
Вес (кг) |
800 |
5.4. Щеточный станок
Предназначен для обеспыливания поверхностей заготовок, дверных полотен, и.т.д. от пыли, оставшихся после шлифования.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
0-80 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
8,25 |
Размеры щеток (мм) |
220х660 - 2 шт. |
Габариты станка (мм) |
1400х900х1400 |
Вес (кг) |
900 |
5.5. Щеточный станок
Предназначен для обеспыливания поверхностей заготовок, дверных полотен, и.т.д. от пыли, оставшихся после шлифования.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
0-80 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
3,4 |
Размеры щеток (мм) |
200х660 - 2 шт. ф600 - 2 шт. |
Габариты станка (мм) |
4000х1000х1400 |
Вес (кг) |
1050 |
5.6. Сушильный тоннель с 2-мя УФ-лампами
Предназначен для сушки УФ-отверждаемых лакокрасочных материалов на погонаже, дверных полотнах, столешниц и прочих плоских заготовок.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
0-80 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
14,62 |
Длина лампы (мм) |
790 - 2 шт. |
Габариты станка (мм) |
2000х1000х1400 |
Вес (кг) |
600 |

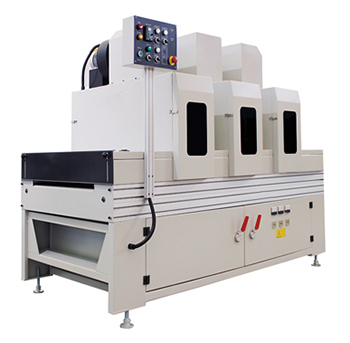

5.7. Сушильный тоннель с 3-мя УФ-лампами
Тоннель предназначен для сушки УФ-отверждаемых лакокрасочных материалов на заготовках любого типа. Сушка производится с помощью ламп излучения в ультра-фиолетовом диапазоне.
Технические характеристики |
|
Рабочая ширина (мм) |
600 |
Рабочая толщина (мм) |
0-80 |
Скорость подачи (м/мин) |
5-20 |
Общая установленная мощность (КВт) |
21,37 |
Длина лампы (мм) |
790 - 3 шт. |
Габариты станка (мм) |
2500х1000х1400 |
Вес (кг) |
800 |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
