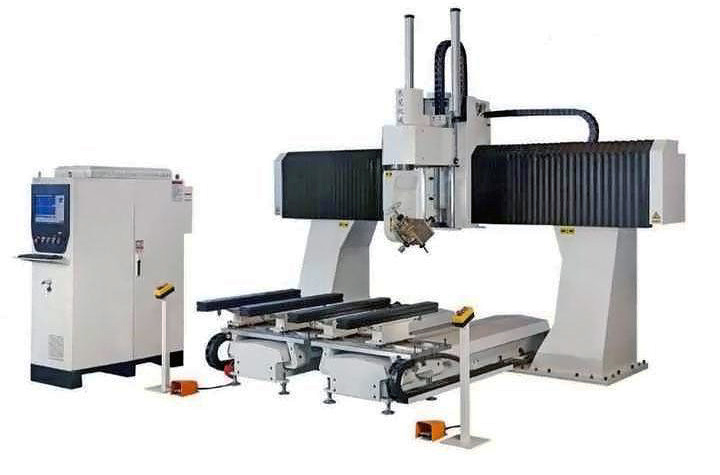

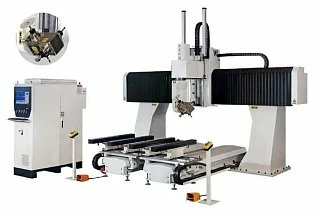

Пятиосевой портальный ОЦ HARTMANN 5Z-1000
3100/2200/1100 мм
Шпиндель: 7,5 + 7,5 кВт,
до 24 000 об/мин
Вес: 5500 кг
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
HARTMANN 5Z-1000 |
|
Диапазон перемещения осей |
: |
|
"X" (мм) |
3100 |
|
"Y" (мм) |
2200 |
|
"Z" (мм) |
1100 |
|
Угол поворота круговой оси A (°) |
не ограничен |
|
Угол поворота круговой оси C (°) |
± 400 |
|
Скорость движения осей X, Y (м/мин) |
60, 50 |
|
Скорость движения осей Z (м/мин) |
40 |
|
Кол-во независимых рабочих столов (шт) |
2 |
|
Макс. площадь поддержки: каждого стола (мм) |
1160х1000 |
|
Количество вакуумных насосов (шт) |
2 |
|
Мощность каждого насоса (КВт) |
4,0х2 |
|
Модификация фрезерных голов |
2 + 2 |
|
Кол-во шпинделей и инверторов к ним (шт) |
2 |
|
Частота вращения шпинделей (об/мин) |
24000 |
|
Смена инструмента |
Ручная |
|
Мощность шпинделей (КВт) |
7,5 + 7,5 |
|
Точность обработки (мм) |
±0,03 мм |
|
Габаритные размеры (мм) |
4550х2600х3500 |
|
Масса станка (кг) |
5500 |
Основной задачей использования обрабатывающих центров является высвобождение рабочего персонала, задействованного на одно-операционных станках, снижение человеческого фактора, влияющего на производство, снижение брака продукции и ее себестоимости, при этом повышения качества готовых изделий. Стоит отметить, что возможности 5-ти осевых обрабатывающих центров, практически безграничны и Вы сможете производить любые изделия.
![]() |
Станина представляет собой сварную конструкцию из конструктивной высокопрочной листовой стали, обеспечивающая стабильную и точную работу обрабатывающего центра. |
|

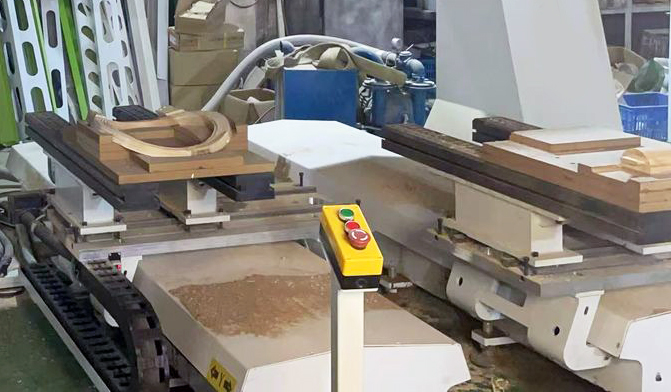

Пятиосевые обрабатывающие центры оснащаются двумя независимыми подвижными столами с программным управлением.
Могут быть синхронизированы и работать в паре для обработки крупногабаритных деталей. |
![]() |
Фрезерная голова (2 + 2). Высокоточные безлюфтовые редукторы по осям «A, C» - NABTESCO. Высокоточный шпиндель – GMT. ШВП по осям «X, Y, Z» - TBI. |
|
Сервосистема YASKAWA обеспечивает высокую точность перемещения по осям. |
|
Применяются только качественные электрокомпоненты Schneider Electric. |
|
Линейные направляющие HIWIN. |
![]() |
Система управления Syntec, включая функцию RTCP.
|
