Автоматы продольного точения швейцарского типа JSL-26A/JSL-26AS/JSL-26AB

Автоматы продольного точения швейцарского типа JSL-26A/JSL-26AS/JSL-26AB
Артикул: 12786
Частота вращения: 7000; 6000 об/мин
Кол-во управляемых осей: 4-7
Макс. Ø прутка: 26 мм
Вес: 2500 - 3500 кг
Цена: по запросу

Запросить цену

Частота вращения: 7000; 6000 об/мин
Кол-во управляемых осей: 4-7
Макс. Ø прутка: 26 мм
Вес: 2500 - 3500 кг
Предоплата: 30-40%
Срок поставки: 2-4 мес.
Аванс при лизинге: от 20%
Гарантия: 1-3 года
  • Технические характеристики
  • Комплектация
  • Доставка

Модель

Ед. изм.

JSL-26A

 JSL-26AS JSL-26AB

Параметры обработки

рабочей зоны станка



-

Противошпиндель Противошпиндель

Макс. Ø точения в главном шпинделе

мм

26

26 26

Макс. Ø точения в противошпинделе

мм

-

26 26

Макс. длина точения

(с невращающейся направляющей втулкой)

мм

220

220 220

Максимальная длина точения

(с вращающейся направляющей втулкой)

мм

200

200 200

Максимальная длина точения

(без направляющей втулки)

мм

65

65 65

Параметры обраб. инструмент. блоков






Макс. Ø сверления

в главном шпинделе

мм

13

13 13

Макс. Ø сверления

в противошпинделе

мм

-

13 13

Макс. размер нарезания резьбы в главном шпинделе

мм

M10

М10 М10

Макс. размер нарезания резьбы в противошпинделе

мм

-

М10 М10

Макс. Ø радиального сверления

мм

10

10 10

Макс. размер нарезания радиальной резьбы

мм

M8

М8 М8

Инструментальная система






Количество позиций для резцов

шт

6

6 6

Размер резцов

мм

16x16x95~155

16x16x95~155
16x16x95~155

Количество стационарных (осевых) позиций

(2-х стор.) для главного шпинделя и противошпинделя

шт

5

5 5

Количество приводных (осевых) позиций

для главного шпинделя и противошпинделя

(2-х сторонние) - (опция)

шт

3

3 (ER16) 3(ER16)

Количество приводных (радиальных) позиций

для главного шпинделя и противошпинделя

 – (опция)

шт

4

4 (ER16) 4 (ER16)

Мощность приводных позиций (2-х сторонних)

для главного шпинделя / противошпинделя

кВт

- / 1,4

1,4
1,4

Количество приводных (осевых) позиций

для противошпинделя – (опция)

шт

-

4 (ER16)
4 (ER16)

Мощность приводных позиций

для противошпинделя

кВт

-

0,75 0,75

Главный шпиндель







Отверстие в главном шпинделе

мм

40

40 40

Диапазон оборотов главного шпинделя

об/мин

200 ~ 7000

200 ~ 7000
200 ~ 6000

Мощность привода главного шпинделя

кВт

7,5

7,5 7,5

Противошпиндель







Отверстие в противошпинделе

мм

-

40 40

Диапазон оборотов противошпинделя

об/мин

-

200 ~ 7000
200 ~ 7000

Мощность привода противошпинделя

кВт

-

7,5 7,5

Оси / Перемещения







Количество управляемых осей

(с учетом «C1» и «C2»)

шт

4

6 7

Ускоренные перемещения по осям X1 / Z1

м/мин

24

24 24

Мощность сервоприводов по осям X1 / Z1

кВт

1,4

1,4 1,4

Мощность сервоприводов по осям X2 / Z2

кВт

-

-/0,75 0,75

Мощность сервопривода по оси Y1

кВт

0,75

0,75 0,75

Точность







Точность позиционирования

мм

±0,005

±0,005
±0,005

Повторяемость

мм

±0,005

±0,005
±0,005

Прочее







Мощность помпы СОЖ

кВт

2,3

2,3 2,3

Длинна х Ширина х Высота

мм

2360х1660х2095

2865х1625х2045 2865х1625х2045

Вес

кг

2500

3100 3500

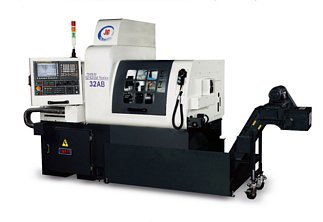

Автоматы продольного точения JINN FA серии «JSL» спроектированы для многофункциональной токарной обработки с высокой точностью и производительностью при серийном и массовом производстве.

Без имени-1.jpg

ОСОБАЯ ТОЧНОСТЬ:

Точность позиционирования по осям X/Z: ±0,003 мм.

Повторяемость по осям X/Z: ±0,003 мм.

Точность подшипников шпинделя: Р4.

Радиальное биение торца шпинделя: 0,005 мм.

ВЫСОКАЯ СКОРОСТЬ:

Ускоренные перемещения по осям X/Y/Z: 30 м/мин.

Время смены инструмента: 0,11 сек.

УВЕЛИЧЕННАЯ ЖЕСТКОСТЬ и МОЩНОСТЬ:

Мощность привода шпинделя: до 22 кВт.

Жёсткий инструментальный суппорт (рама).

Цельнолитая виброустойчивая станина.

НАЗНАЧЕНИЕ

Автоматы продольного точения JINN FA серии «JSL» являются высокотехнологичным оборудованием с уникальными возможностями в части обработки детали типа игл (L/D>10) с высокой точностью и качеством получаемой поверхности при большой производительности, при этом отличается быстрой переналадкой на выпуск новой продукции, что позволяет его использовать в условиях как крупно- так и мелкосерийных производств. Такие станки являются оптимальным выбором, когда планируется обработка деталей исключительно из прутка.

Без имени-6.jpg

Без имени-7.jpg

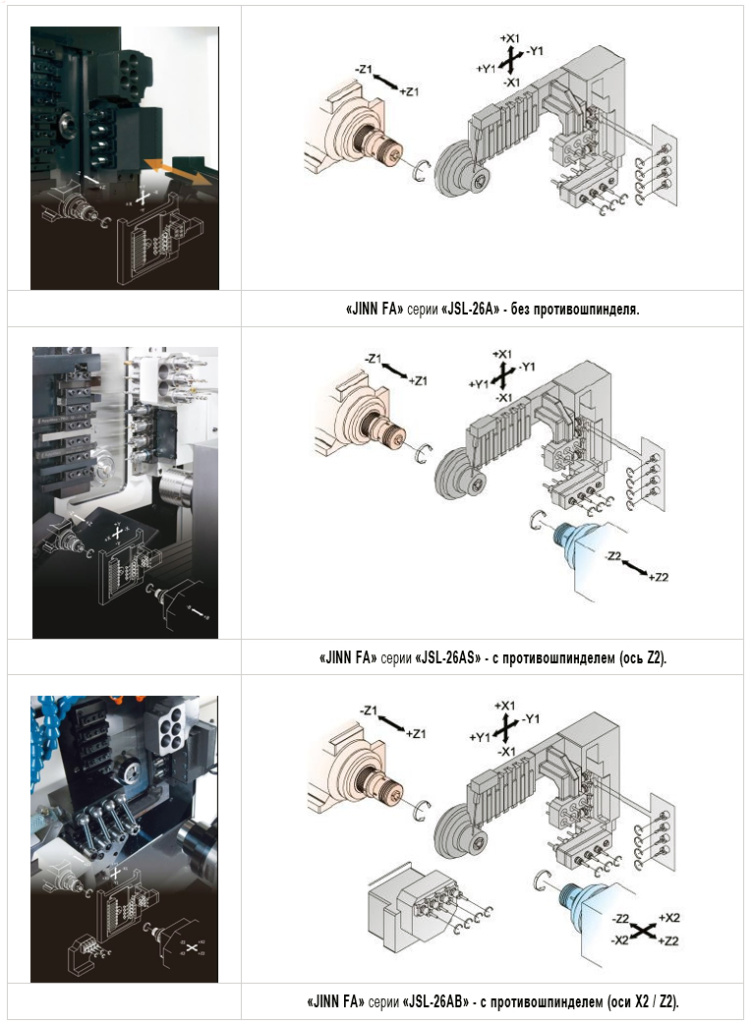

ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА

tabl -1.jpg

Инструментальная система для главного шпинделя:

·      6 токарных позиций 16×16 мм или 5 токарных позиций 20×20 мм (на выбор Покупателя)

·      5 неприводных позиций (осевых)

·      4 приводных позиций (радиальных)

Без имени-9.jpg

Инструментальная система для главного шпинделя и противошпинделя:

·        3 приводные позиции (осевые) - опция

Без имени-10.jpg

Инструментальная система для противошпинделя:

·        4 приводные позиции расположенные вдоль оси вращения противошпинделя

(в них могут быть установлены также неприводные осевые инструменты и резец для наружного точения)

Без имени-11.jpg

Система ЧПУ

·        Система ЧПУ Mitsubishi 31i (стандарт)

·        Система ЧПУ Fanuc 32i (опция)

·        Система ЧПУ Mitsubishi M70 (опция)

ОБЛАСТЬ ПРИМЕНЕНИЯ

Автоматы продольного точения JINN FA серии «JSL» применяются во всех отраслях промышленной индустрии: машиностроительной, автомобильной, авиационно-космической промышленности и приборостроении.

Фото - 1.jpg

СХЕМА ОБРАБОТКИ

Без имени-8.jpg

ЛЮНЕТНАЯ СИСТЕМА

Без имени-15.jpg

Без имени-13.jpg

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

○ Входит в комплектацию

● Не входит в комплектацию

Модель станка

JSL-26A

JSL-26AS

JSL-26AB

Стандартная комплектация




Система ЧПУ Fanuc 32i (полноценное управление осями С1 и С2 на главном шпинделе и противошпинделе

Главный шпиндель – 7 000 об/мин

Противошпиндель – 6 000 об/мин

Управляемая «С1» ось главного шпинделя

Управляемая «С2» ось противошпинделя

Сервопривода по осям X1 / Z1

Сервопривод по оси Y

Сервопривода по осям X2 / Z2

- / ○

Инструментальная система




Инструментальный суппорт под резцы 16×16 мм – 6 шт.

Инструментальный суппорт под резцы 20×20 мм – 5 шт.

Инструментальный суппорт для стационарного осевого инструмента – 5 шт.

Инструментальный суппорт для приводного радиального инструмента – 4 шт

Оправка под резцы 16×16 мм для противошпинделя – 1 шт

Оправка под резцы 20×20 мм для противошпинделя – 1 шт

Оправка для крепления стационарного осевого инструмента – 1 шт

Оправка для крепления приводного осевого инструмента – 1 шт

Прочее




Цанговый патрон для главного шпинделя

Цанговый патрон для противошпинделя

Трансформатор

Электрический шкаф

Гидравлическая станция

Централизованная автоматическая система смазки

Система подачи СОЖ (3 bar)

Защита направляющих по осям X/Z и ШВП

Закрытая зона обработки

Рабочее освещение

Трехцветная сигнальная лампа

Педаль управления гидравлическими узлами

Порт RS-232

Регулировочные болты и опоры

Инструмент для обслуживания станка

Инструкция по эксплуатации на русском языке

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

○ Входит в комплектацию

● Не входит в комплектацию

Модель станка

JSL-26A

JSL-26AS

JSL-26AB

Дополнительная комплектация




Система ЧПУ Mitsubishi M-80 с диалоговым программированием

Система без держателя направляющей втулки (для коротких деталей)

Люнетная система с невращающейся направляющей втулкой

Люнетная система с вращающейся направляющей втулкой

Инструментальный суппорт (2-х сторонний) для приводного осевого инструмента (для главного шпинделя и противошпинделя) – 3 шт.

○ / -

○ ​

○ ​

Инструментальный суппорт для приводного радиального инструмента (для главного шпинделя и противошпинделя) – 4 шт.

○ / -

○ ​

○ ​

Инструментальный суппорт для приводного осевого инструмента (для противошпинделя) – 4 шт.

Цанговый патрон ER16 для крепления инструмента Ø25×100 мм

Набор цанг стандарта ER16

Уловитель готовых деталей на главном шпинделе

Конвейер для готовых деталей

Уловитель длинных деталей на противошпинделе

Трансформатор

Стабилизатор напряжения (при колебания в сети напряжения больше ±5%)

Конвейер для уборки стружки с тележкой

Уловитель масляного тумана (сокращает расход СОЖ до 30%, исключает образование масляных пятен из-за разбрызгивания СОЖ)

Система масляного охлаждения шпинделя и противошпинделя (при 2-х и 3-х сменной непрерывной работе станка)

Система подачи СОЖ с давлением (10 bar)

Система подачи СОЖ с давлением (20 bar)

Автоматическое гидравлическое устройство подачи прутка l=2,5 м

Автоматическое гидравлическое устройство подачи прутка l=3,2 м

Автоматическое гидравлическое устройство подачи прутка l=3,6 м

Система безопасности в соответствии с нормами CE
