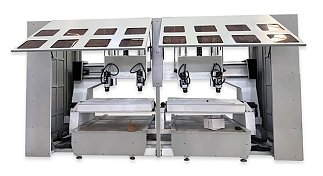

Пятиосевой многошпиндельный обрабатывающий центр HARTMANN 5Z4-1
800/800/500 мм
Шпиндель: 9 кВт х 4,
до 24 000 об/мин
Вес: 4500 кг
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
HARTMANN 5Z4-1 |
|
Диапазон перемещения осей |
: |
|
"X" (мм) |
800 |
|
"Y" (мм) |
800 |
|
"Z" (мм) |
500 |
|
Размеры балки (мм) (ШхВ) |
5200х2500 |
|
Угол поворота круговой оси A (°) |
± 45° |
|
Угол поворота круговой оси C (°) |
± 360 |
|
Скорость движения осей X, Y (м/мин) |
0-60 |
|
Скорость движения осей Z (м/мин) |
0-30 |
|
Скорость фрезерования (м/мин) |
0-15 |
|
Кол-во независимых рабочих столов (шт) |
2 |
|
Кол-во шпинделей (шт.) |
4 |
|
Мощность шпинделей (КВт) |
9,0х4 |
|
Частота вращения шпинделей (об/мин) |
24000 |
|
Смена инструмента |
Ручная |
|
Точность обработки (мм) |
±0,03 мм |
|
Габаритные размеры (мм) |
6000х3000х3600 |
|
Масса станка (кг) |
4500 |
Основной задачей использования обрабатывающих центров является высвобождение рабочего персонала, задействованного на одно-операционных станках, снижение человеческого фактора, влияющего на производство, снижение брака продукции и ее себестоимости, при этом повышения качества готовых изделий. Стоит отметить, что возможности 5‑ти осевых обрабатывающих центров, практически безграничны и Вы сможете производить любые изделия. Смена инструмента: ручная (автоматическая - опция).
Схема обработки

![]() |
Пятиосевые обрабатывающие центры оснащаются двумя независимыми подвижными столами с программным управлением. Могут быть синхронизированы и работать в паре для обработки крупногабаритных деталей. |
![]() |
Шпиндель HITECO с максимальной частотой вращения 24 000 об/мин. |
|
Сервосистема YASKAWA обеспечивает высокую точность перемещения по осям. |
|
Применяются только качественные электрокомпоненты Schneider Electric. |
|
Линейные направляющие HIWIN. |
![]() |
Система ЧПУ и интерфейс оператора: Syntec. |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
