Модель |
Ед. изм. |

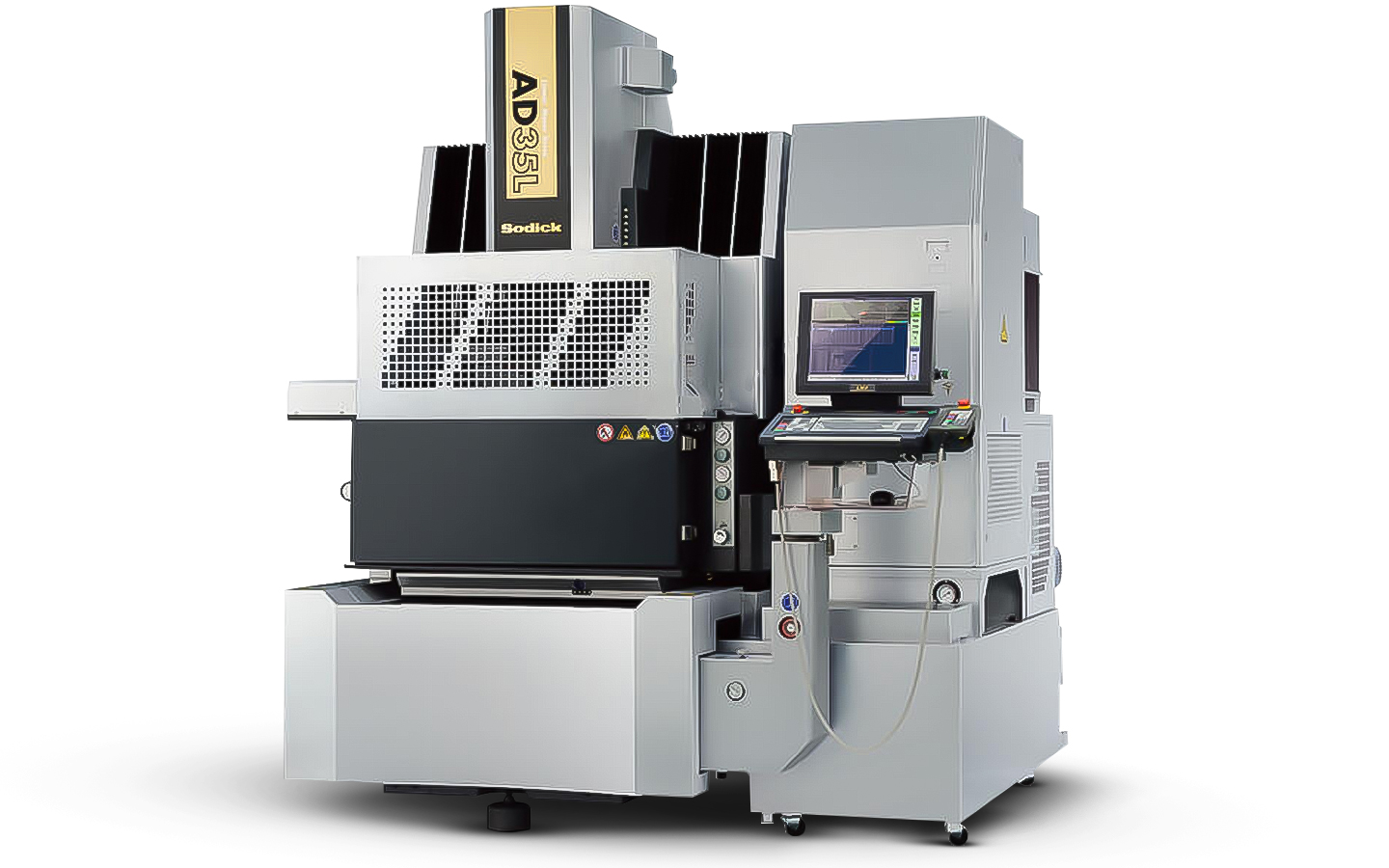

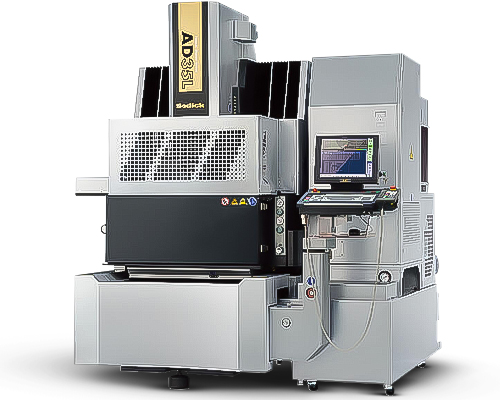

AD35L |

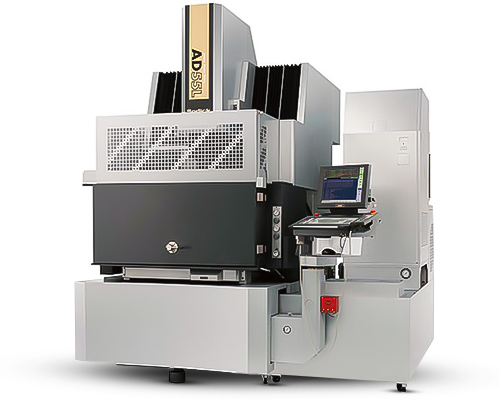

AD55L |
|
Перемещения по осям X x Y x Z |
мм |
350 x 250 x 270 |
600 х 400 х 400 |
|
Шаг углового позиционирования электрода |
|
0,001° (3,6″) — ось С |
|
|
Скорость вращения шпинделя |
об/мин |
2 — 20 |
|
|
Размеры рабочего стола (керамика FineXCera) |
мм |
600 х 400 |
750 х 550 |
|
Уровень диэлектрика в рабочей ванне |
мм |
170-300 |
170-450 |
|
Внутренние размеры рабочей ванны |
мм |
975 х 555 х 350 |
1200 х 800 х 500 |
|
Максимальная масса заготовки |
кг |
550 |
1000 |
|
Максимальная масса электрода |
кг |
50 |
50 |
|
Минимальный шаг подачи (дискретность) |
мкм |
0.1 |
|
|
Число осей одновременного управления |
|
4 (XYZ и C) |
|
|
Расстояние от пола до поверхности рабочего стола |
мм |
810 |
900 |
|
Габаритные размеры станка |
мм |
2080 x 1955 x 2350 |
2550 x 2325 x 2720 |
|
Масса станка |
кг |
3200 |
4600 |
|
Максимальный средний ток генератора |
А |
40 |
|
|
Подводимое электропитание |
|
3-Ø, 50/60 Гц, 10 кВА |
|
|
Давление подводимого воздуха / расход |
|
0,65 МПа / 100 нормолитров/мин |
|
|
Диэлектрический агрегат |
|
|
|
|
Внешние размеры |
мм |
800 х 1705 х 2125 |
1050 х 2005 х 2140 |
|
Вес (без диэлектрического масла) |
кг |
840 |
1200 |
|
Объем бака диэлектрика, л |
л |
400 |
800 |
|
Метод фильтрации |
|
2 заменяемых фильтр-патрона (MF-2400) |
|
|
Рекомендуемая диэлектрическая жидкость (масло) |
|
EDMfluid® 108MP-S (Steelfluid) |
|
Электроэрозионные копировально-прошивочные станки предназначены для прошивки отверстий в изделиях, маркировки деталей, объемного копирования, доводки деталей и инструмента. Позволяют обрабатывать детали из закаленной стали, высокопрочных электропроводных композитных сплавов, титана, графита и т. д.
|
|
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
Керамическая плита крепления электрода или патрона (слева) и керамический рабочий стол (справа).
Опционные комплектующие:
Заводская опционная комплектация (по заказу, на выбор):
ОСОБЕННОСТИ КОНСТРУКЦИИ
 |
Чугун-миханит (Meehanite® cast iron) с малым тепловым расширением — 11×10-6/°С в несущих конструкциях станка (станина, колонна, каретка стола, фермы конусного механизма). Шабреные посадочные плоскости для направляющих линеек и мест стыковки несущих конструкций друг с другом. Ручное прецизионное шабрение чугуна после фрезерования. Ручное шабрение предотвращает деградацию конструкции станков, которая неизбежна, если посадочные поверхности не шабрятся, а шлифуются. Благодаря шабрению исключаются волнистость на поверхностях контактирующих (посадочных) плоскостей, микротрещины, прижоги и внутренние напряжения. Исключается смещение контактирующих поверхностей после сборки из-за волнистости. Исключается неизбежное при шлифовании шаржирование поверхностей чугуна микрочастицами абразива, которое приводит к коррозии и потере точности. Существенно повышается вибростойкость станка. Значительно увеличивается эксплуатационный период при сохранении первоначальной точности конструкции. (Долговечная точность конструкции в отличие от станков не-Sodick со шлифованными посадочными плоскостями). |
|
|
Керамическая рабочая зона. Тепловое расширение всех несущих конструкций рабочей зоны в 2 раза меньше, чем у гранита, и в 3,5 — 4 раза меньше, чем у сталей. Это достигается благодаря собственным электроизолирующим сверхпрочным керамикам FineXCera® со сверхмалым тепловым расширением = 4,5 × 10-6/°С! Из керамики FineXCera® изготовлены рабочий стол и электродная плита, что многократно повышает геометрическую точность положения электрода относительно заготовки. Полная гальваническая развязка — деталь не «сидит» на массе (или «земле»)! |
|
|
Возможность генерировать особые искровые импульсы, не реализуемые на станках с металлическим столом, где деталь «сидит» на массе. Эффективное использование биполярных импульсов и импульсов особой формы. Замедление потерь производительности в 3 — 4 раза по сравнению с металлопластиковыми станками. Такое мало термозависимое и электроизолированное конструктивное исполнение рабочей зоны принципиально отличает ЭИ станки Sodick от любых других! |
|
Aero Harmonic System: контролируемая вентиляция воздуха внутри станка одновременно с подачей по трубкам термостатированного диэлектрика. Сверхвысокомоментные прецизионные линейные сервоприводы с планарными (плоскопараллельными) линейными двигателями (ЛД) собственной разработки Sodick и собственного изготовления, начиная от редкоземельных Ne-Fe-B магнитов. Планарные ЛД с сердечниковыми катушками отличаются от бессердечниковых большим запасом мощности и тяги! Вектор тяги максимально совпадает с направлениями подач. Планарные ЛД с сердечниковыми катушками (якорями), закрепляемыми на чугунных несущих элементах, имеют хороший теплоотвод и при небольших нагрузках практически не греются. Однако в ЭИ прошивных станках ЛД работают с длительными чрезмерными нагрузками (релаксации по Z и отработка осцилляций по XY) — отсюда нагрев неизбежен. Чтобы предотвратить возможный перегрев, на всех прошивных ЭИ станках Sodick предусмотрена эффективная патентованная система охлаждения ЛД (прокачка масла по трубкам вокруг ЭМ катушек). |
