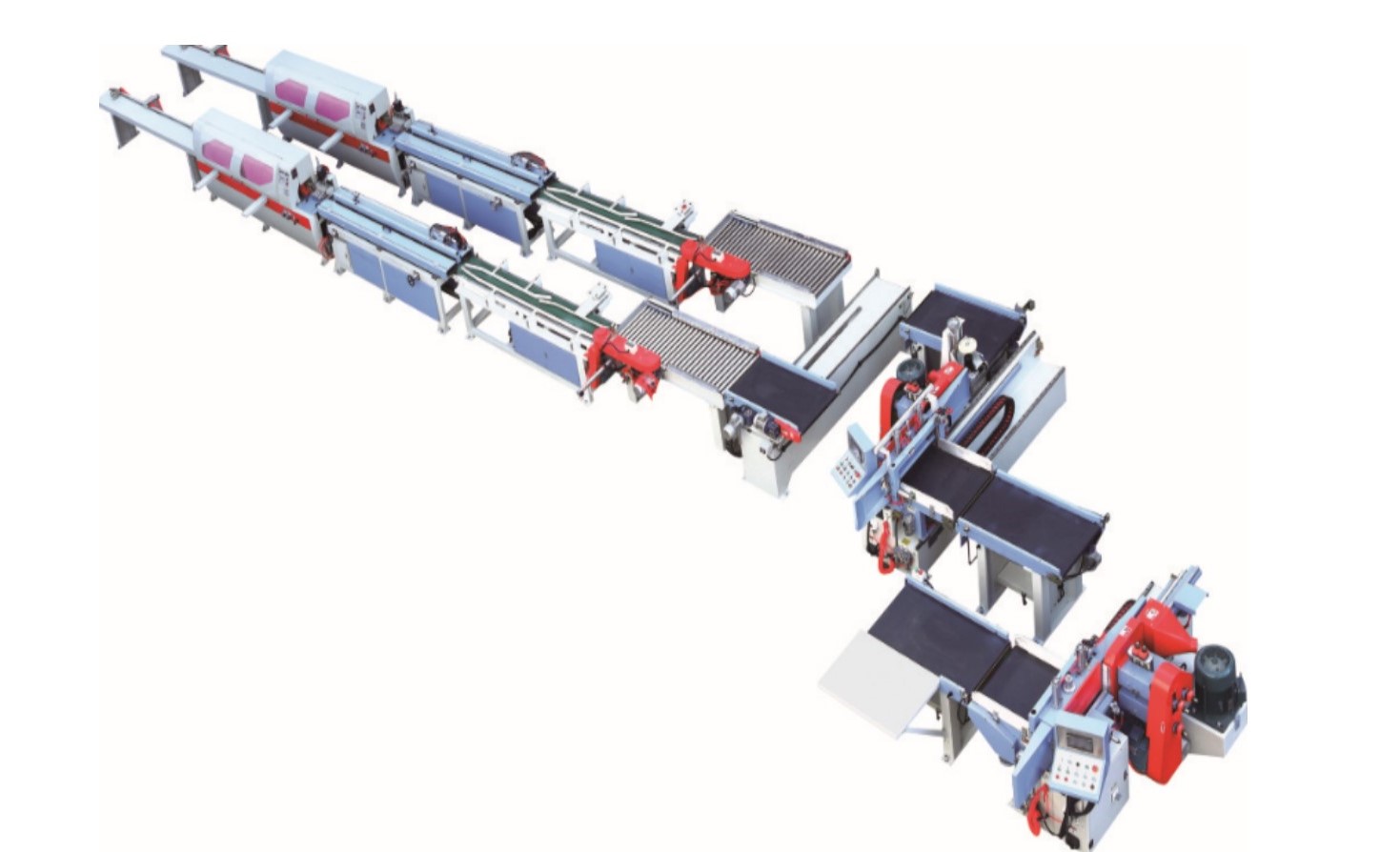

Автоматическая линия продольного сращивания AHD25LX600
Макс. сечение плети: 150х80 мм
Мощность: 51 КВт
Габариты: 18,7х6х1,8 м
Масса: 11700 кг
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
AHD25LX600 |
| Максимальная длина плети (мм) | 6200 |
| Максимальная ширина плети (мм) | 150 |
| Максимальная высота плети (мм) | 80 |
| Автоматические шипорезные станки | : |
| Ширина стола каретки (мм) |
850 |
| Минимальная толщина заготовки (высота пакета) (мм) | 20 |
| Максимальная ширина заготовки (ширина пакета) (мм) |
150 |
| Посадочный диаметр шипорезных шпинделей (мм) |
70 |
| Посадочный диаметр торцовочных и подрезных пил (мм) |
30 |
|
Частота вращения пильного шпинделя (об/мин) |
2840 |
|
Частота вращения фрезерного шпинделя (об/мин) |
5000 |
|
Диаметр торцовочной пилы (мм) |
255 |
|
Диаметр фрезы (мм) |
160 |
|
Мощность привода подрезного узла (КВт) |
0,75х3 |
| Суммарная мощность шипорезного станка (КВт) |
16,12/18,74 |
| Автоматический пресс для сращивания | : |
|
Длина прессуемой заготовки (мм) |
6200 (9200, 12200 - опция) |
|
Максимальное усилие прессования (кг) |
7500 |
| Минимальная ширина заготовки (в прессе) (мм) |
30 |
| Максимальная толщина заготовки (в прессе) (мм) |
80 |
| Минимальная длина ламели до прессования (мм) |
150 |
| Максимальная длина ламели до прессования (мм) |
900 |
| Суммарная мощность пресса (КВт) | 6,7 |
| Производительность аспирации (м3/час) |
11000 |
| Суммарная мощность линии (кВт) | 51 |
| Габаритные размеры (мм) | 18700х6000х1800 |
Предназначена для производства бессучковой сращенной древесины производительностью 50-65 метров в минуту. В состав автоматической линии сращивания входят: два автоматических шипорезных станка, два автоматических двухпозиционных пресса для сращивания по длине, транспортирующие конвейера и сбрасыватель, предварительные прессы. На линии выполняются следующие операции: набор пакета заготовок производится на одном из трех рабочих зон, объединенных в один конвейер; подача пакета заготовок в рабочую зону, где заготовки торцуются и производится зарезка шипа с двух сторон с одновременным клеенанесением на станке. Осуществляется поштучная подача заготовок с приемного рольганга шипорезного узла на предварительный пресс. Сборка заготовок в плеть выполняется на сборочном конвейере, торцовка плети в заданный размер производится на первой позиции пресса. На второй позиции пресса одновременно происходит опрессовка второй плети, что сокращает технологический цикл в два раза. После опрессовки происходит автоматическое сбрасывание плети на стол. Опрессовка производится в запрограммированной последовательности: в начале предварительный поджим сверху и сбоку, потом основное усилие с торца. Все операции производятся в автоматическом режиме с автоподачей заготовок.
- Набор заготовок в пакет и подача их к шипорезному станку
- Торцовка пакета заготовок
- Нарезка шипа на заготовках
- Транспортировка заготовок к шипорезному станку
- Торцовка пакета заготовок
- Нарезка шипа на заготовках
- Нанесение клея на заготовки
- Транспортировка пакета заготовок на предварительный пресс №1 и №2
- Поштучная подача заготовок на пресс №1 и №2
- Сборка плети
- Торцовка плети в заданный размер на прессе №1 и №2
- Опрессовка плети с двух сторон на прессе №1 и №2
- Сброс готовой плети на приемный стол на прессе №1 и №2
