Модель |
Ед. изм. |
ODN-3260 |
|
Параметры обработки |
|
|
|
Расстояние между центрами
|
мм |
600 |
|
Максимальный устанавливаемый диаметр |
мм |
⌀320 |
|
Максимальный обрабатываемый диаметр |
мм |
⌀300 |
|
Максимальная масса заготовки (в центрах) |
кг |
100 |
|
Максимальная масса заготовки (на шпинделе) включая оправки |
кг |
35 (макс. длина 150) |
|
Рабочий стол |
|
|
|
Угол поворота стола |
|
-2° ~ +10° |
|
Мощность привода подачи стола |
кВт |
1.5 |
|
Шлифовальная бабка |
|
|
|
Размеры шлифовального круга (Ø круга х Ш круга х Ø посадочный ) |
мм |
⌀405 x 50 ~ 75 x ⌀127 |
|
Угол поворота шлифовальной головки |
град |
-30°~+90° |
|
Мощность привода шлифовальной бабки |
кВт |
5.5 |
|
Линейная скорость (скорость поступательного движения) |
м/с |
30 |
|
Мощность привода шпинделя |
кВт |
1.0 |
|
Передняя бабка |
|
|
|
Конус центра передней бабки |
|
MT. 4 |
|
Частота вращения шпинделя передней бабки |
об/мин |
10-300 |
|
Мощность привода передней бабки |
кВт |
1.5 |
|
Задняя бабка |
|
|
|
Конус центра задней бабки |
МТ |
MT. 4 |
|
Перемещение пиноли задней бабки |
мм |
25 |
|
Подачи |
|
|
|
Мин. дискретность перемещения по оси Z |
мм |
0.001 |
|
Скорость подачи по оси Z |
мм/мин |
0.001~2000 |
|
Ускоренное перемещение по оси Z |
мм/мин |
6000 |
|
Мин. дискретность перемещения по оси X |
мм |
0.001 |
|
Скорость подачи по оси X |
мм/мин |
0.001~2000 |
|
Ускоренное перемещение по оси X |
мм/мин |
6000 |
|
Прочие |
|
|
|
Мощность двигателя помпы СОЖ |
кВт |
0.375 |
|
Объём бака СОЖ |
л |
100 |
|
Мощность гидравлической помпы |
кВт |
0.375 |
|
Объем гидравлического бака |
л |
60 |
|
Бак смазки шлифовального шпинделя |
л |
18 |
|
Габаритные размеры и вес |
|
|
|
Габариты станка |
мм |
3500x2100x2000 |
|
Вес станка |
кг |
3600 |
Круглошлифовальные станки СТМС с контроллером NC – лучший выбор для выполнения работ по ступенчатой шлифовке. Оси X и Z приводятся в движение при помощи серводвигателя с ШВП. Станки оснащены высокопроизводительной системой управления с графическим интерфейсом пользователя, что делает работу с этой операционной средой очень удобной. Тяжёлая станина и жёсткие конструкции основных узлов станка обеспечивают высокую виброустойчивость, которая непосредственно влияет на повышенную точность обработки. Конструкция усовершенствована за счет использования плоских направляющих скольжения V-образной формы увеличенного сечения и системы смазки, основанной на гидростатическом принципе, которая обеспечивает наилучшую точность и стабильность перемещения во время шлифования. Шпиндель шлифовального круга на станках СТМС серии Т проходит прецизионную обработку. Он изготовлен из высококачественной легированной стали SNCM-220 по методу прецизионной обработки. Твердость достигает HRC 62. Все это гарантирует отсутствие деформации, максимальную износостойкость и точность обработки в течение длительного срока службы.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ЦИФРОВОГО КОНТРОЛЛЕРА MITSUBISHI (PLC)
Цифровой контроллер NC MITSUBISHI (PLC) управляет перемещениями основных узлов станка по осям X или X/Z (в зависимости от исполнения станка IGN-1611I или IGN-1611II) посредством сервопривода, вместо классического гидропривода. Такая комбинация позволяет обрабатывать заготовки с большей точностью и скоростью. Графическая операционная система с сенсорным монитором позволяет устанавливать рабочие параметры прямо с монитора контроллера, не прибегая к G/M кодам, благодаря чему обеспечивается удобство и скорость программирования без специальных знаний. Оператор лишь выбирает метод шлифования и вводит требуемые параметры чернового, получистового и чистового шлифования, а также выбирает припуск на обработку, процесс правки шлифовального круга и периодичность правки. Компенсация на величину правки круга осуществляется в автоматическом режиме без участия оператора.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ СУППОРТА С МАХОВИКАМИ

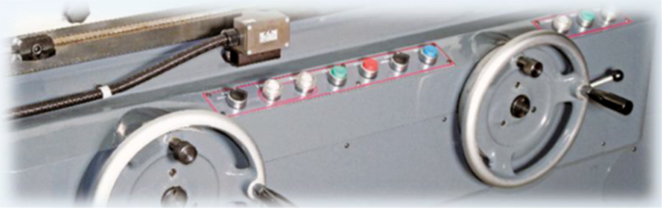

Заданная серийная или массовая партия деталей обрабатывается в автоматическом режиме, но программу обработки можно остановить в любой момент и довести обработку в ручном режиме с помощью ручных маховиков. То же самое касается единичных (деталей) заготовок. На передней панели станка опционально можно расположить дублирующие кнопки управления станком и ручные механические маховики для тех, кто привык работать вручную.
|
Приспособление для правки круга смонтировано на рабочем столе со стороны передней бабки для сведения к минимуму ошибок в процессе программирования координат правки. Опционально, по желанию заказчика, можно разместить данное приспособление на задней бабке станка.
|
СПЕЦИФИКАЦИЯ
|
НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ
|
СТОИМОСТЬ С НДС в Юанях
|
|

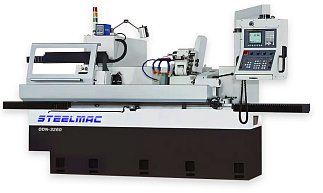

Круглошлифовальный станок «СТМС» модели «ODN-3260»
с цифровым контроллером NC
Станок находится в наличии! Складская программа ООО «СТИЛМАК»!
|
В наличии! Скидка 5% 936 301,00 ¥ |
|
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ
|
|
|
· Контроллер управления по осям X/Z - MITSUBISHI (PLC)
· Шлифовальный круг WA60L
· Фланец для шлифовального круга
· Оправка (держатель) алмазного инструмента (монтируется на столе)
· Твердосплавные центры - 2 шт.
· Система подачи СОЖ
· Гидравлическая системы (насос + бак)
· Лампа освещения рабочей зоны
· Инструмент для обслуживания станка · Руководство по эксплуатации на русском языке |
|
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ |
|
|
· Поводковый механизм (патрон) открытого типа |
3 330,00 ¥ |
|
· 2-х кулачковый (точечный) неподвижный люнет Ø 10 ~ 130 мм |
10 180,00 ¥ |
|
· 3-х кулачковый прецизионный патрон - 7” (177,8 мм) |
61 790,00 ¥ |
|
· Мягкие кулачки (прямые) к патрону 7” (177,8 мм) – 1 комплект (3 шт) |
В комплекте |
|
· Мягкие кулачки (обратные) к патрону 7” (177,8 мм) – 1 комплект (3 шт) |
В комплекте |
|
· 4-х кулачковый прецизионный патрон - 8” (203,2 мм) |
66 970,00 ¥ |
|
· Мягкие кулачки (прямые) к патрону 8”– 1 комплект (4 шт) |
В комплекте |
|
· Мягкие кулачки (обратные) к патрону 8”– 1 комплект (4 шт) |
В комплекте |
|
· Магнитный сепаратор (фильтр) для очистки СОЖ – 80 л/мин. |
16 150,00 ¥ |
|
· Бумажный фильтр для очистки СОЖ – 80 л/мин. |
25 530,00 ¥ |
|
· Балансировочный стенд с оправкой - для балансировки шлифовальных кругов |
9 850,00 ¥ |
|
· Комплект центров с твердосплавными наконечниками – 2 шт. |
8 470,00 ¥ |
|
· Дополнительный фланец - для шлифовального круга |
7 380,00 ¥ |
|
· Дополнительный шлифовальный круг - WA60L |
10 740,00 ¥ |
Круглошлифовальные станки СТМС модели ODN-3260 с цифровым контроллером NC можно приобрети отдельно без дополнительной комплектации или выбрать необходимые позиции.
