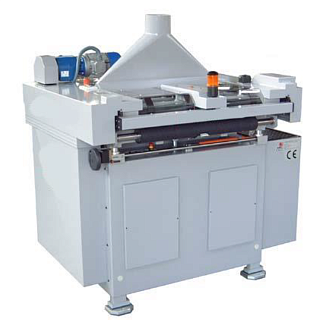

Многопильный станок для раскроя LVL бруса MLS-80 p/d

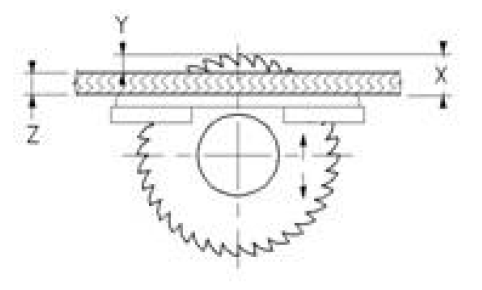

Схема обработки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

- Регулировка глубины фрезерования и реза, сохраняющая положение уровня реза неизменным относительно пола.
- Открытие группы роликов с помощью пневматического цилиндра с блокировкой таймера, чтобы упростить и безопасно собрать инструменты.
- Защитные кожухи с шумоподавляющими панелями для обеспечения шумоизоляции в соответствии с нормой ISO EN ISO 4871/2009.
- Соответствие Директиве по электромагнитной совместимости 2014/30/ЕС и Директиве по низковольтному оборудованию 2014/35/ЕС
- Вся логика работы управляется ПК с передачей данных по цифровой кабельной системе.

- Система подачи в составе:

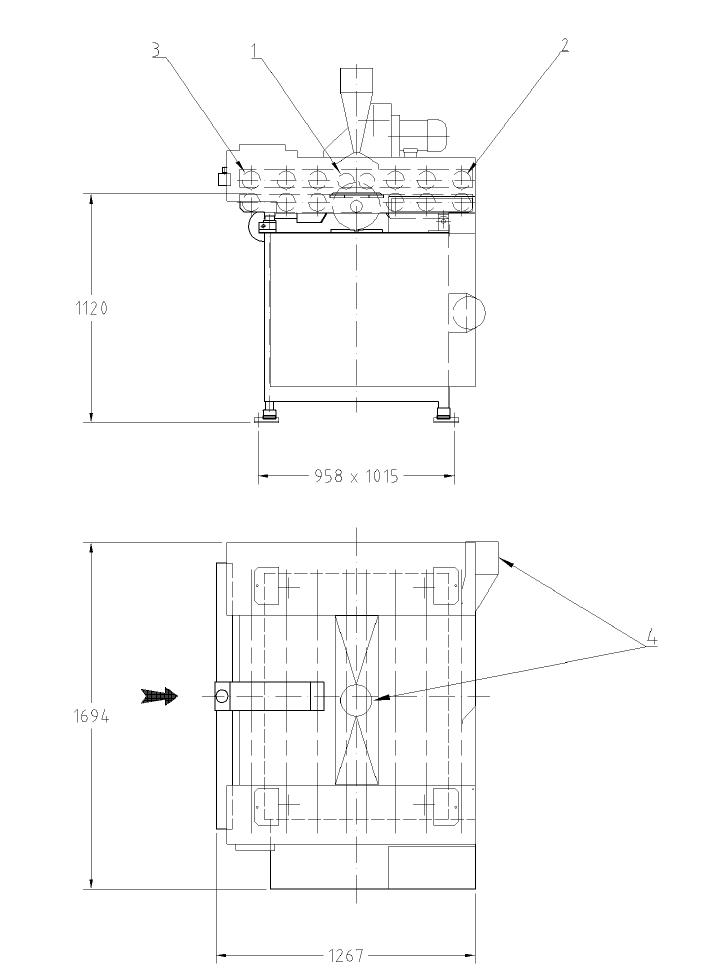

- 1 пара моторизованных предохранительных роликов на входе панелей с электропневматическим управлением и автоматическим циклом регулировки толщины (№ 3) во время рабочего процесса.
- 4 верхних моторизованных ролика с резиновым покрытием и канавками.
- 4 низкошлифованных стальных хромированных ролика.
- 1 пара выталкивающих роликов для автоматической укладки заготовок на выходе из станка (№ 2)
- аналоговый амперметр для измерения электрического потребления главного двигателя и двигателя продвижения.
- моторизованная регулировка раскрытия роликов с возможностью саморегулировки во избежание разницы в толщине между панелями.
- 1 рабочий стол со сменной вставкой из МДФ.
- 12 подвижных и транспортирующих прижимных колес над шпинделем (№ 1) на двойной оси «pd».
- ручная регулировка глубины выступа пильных полотен со считыванием цифровым механическим счетчиком с сотенным разрешением.
- моторизованная регулировка толщины панели и считывание цифровым механическим счетчиком с десятичным разрешением.

- Группа шпинделя держателя инструмента, состоящая из:

- шпиндель Ø 60 x 820 мм - 4500 об/мин. (с двойными выступами) с автоматической блокировкой антиротационной муфты.
- зубчато-ременная передача с двигателем с автоматическим переключением звезда-треугольник мощностью 22 кВт.
- скользящая опора шпинделя с автоматической блокировкой.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

- 2 пылесборника Ø 160 мм, один сверху и один снизу (№ 4)
- Производительность по всасыванию пыли при скорости 30 м/сек: 4320 м3/час
- скорость продвижения от 3 до 45 м/мин с электронной регулировкой мотор-редуктором переменного тока 1,1 кВт с инвертором.
- Рабочая ширина: 800 мм
- Максимальная ширина заготовки: 950 мм
- Минимальная длина панелей: 200 мм
- Высота рабочего уровня: 1120 мм
- Моторизованная регулировка толщины панели (Z): от 0 до 60 мм макс.
- Регулируемый выступ пильных дисков от рабочего стола (X): от 32 до 52 мм (62 БЕЗ РАБОЧЕГО СТОЛА) с дисковыми пилами Ø 230 мм макс.
- Регулируемый выступ пильных полотен от рабочего стола (X): от 17 до 37 мм с дисковыми пилами Ø 200 мм макс.

- Макс. Глубина фрезерования (Y): 12 мм с фрезами Ø 150 мм.
- Пример производительности: 240 панелей в час (лист форматом 800 x 2440 мм при скорости продвижения 15 м/мин – с учетом загрузки 4 панелей в минуту).
- Максимальное потребление пневматического воздуха с подключением при 7 бар: 200 нл/час
- Пневматическое соединение: 3/8”
- Питание: 400 В/50 Гц, управляющее напряжение: 24 В
- Общая потребляемая мощность: 25 кВт
- 1 комплект гаечных ключей.
- Руководство по эксплуатации и обслуживанию.
- Схема электрического и пневматического оборудования.
- Цвет машины: серый RAL 7036
- Размеры: 1700 х 1340 х 1730 мм В
- Вес: около 1200 кг.
