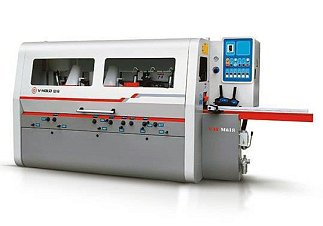

Четырехсторонний 6-ти шпиндельный станок VH-M616
- Технические характеристики
- Доставка
Четырехсторонний 6-ти шпиндельный деревообрабатывающий станок VH-M616 предназначен для плоскостной и профильной обработки заготовок с четырех сторон за один проход с целью получения изделий точной геометрической формы.
Станок дополнительно комплектуется
- Установка универсальных шпинделей с возможностью поворота на 360 градусов
- Установка пильного шпинделя
- Увеличение частоты оборотов шпинделей до 9000 об/мин
- Увеличение скорости подачи до 45 м/мин
- Автоматическая система подачи заготовок
- Увеличение мощности электродвигателей
- Установка электронной системы позиционирования шпинделей
- Установка автоматической системы смазки стола
Технические особенности четырехстороннего станка
![]() |
Разработанный по самым высоким стандартам пульт управления позволяет контролировать как весь станок в целом, так и отдельно каждый узел. |
![]() |
Приемный стол, покрытый слоем высококачественного хрома (0,3 мм), значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки. |
![]() |
Полиуретановые верхние и нижние вальцы на выходе обеспечивают качество обработанных заготовок самых мягких пород. |
![]() |
Мощные приводные верхние и нижние вальцы обеспечивают постоянную плавную подачу деталей любого сечения, а боковые прижимные вальцы гарантируют жесткое базирование заготовки. |
![]() |
Устройство подачи коротких заготовок позволяет обрабатывать детали длиной от 200 мм. Приводные хромирование вальцы, расположенные по всей длине, исключают возможность прекращения плавной подачи заготовки. |
![]() |
Плавная подача в зону обработки гарантируется вариатором Kawasaki (Япония). Усиленный безлюфтовый редуктор, через систему нижних и верхних карданных валов, обеспечивает мощную и стабильную подачу заготовок. |
![]() |
Высокоточные шпинделя прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет пользователям получать безупречное качество строганной поверхности. |
![]() |
Устройство управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности. Система позиционирования шпинделей расположена на передней панели станка и на каждом шпинделе, что упрощает наладку и перенастройку станка. |
![]() |
Одним из важных составляющих надежности станка является его электрическая часть. Все комплектующие поставляют такие известные компании как «Siemens», «Schneider» (Германия). Монтаж электронных компонентов соответствует сертификату CE. |
![]() |
Централизованная система смазки узлов и подающего стола осуществляется встроенными насосами, что значительно упрощает обслуживание станка. |
![]() |
Электронное устройство изменения скорости подачи, предназначено для плавной регулировки скорости подачи заготовок. |
Технические характеристики | |
Количество шпинделей (шт) | 6 |
Длина обрабатываемой заготовки (мм) | от 200 |
Ширина обработки (мм) | 18-160 |
Высота обработки (мм) | 8-120 |
Скорость подачи (м/мин) | 6-36 |
Частота вращения шпинделей (об/мин) | 6500 |
Мощность двигателя подачи (КВт) | 3 |
Мощность нижнего шпинделя (КВт) | 4 |
Мощность правого шпинделя (КВт) | 4 |
Мощность левого шпинделя (КВт) | 4 |
Мощность верхнего шпинделя (КВт) | 5,5 |
Мощность 2-го верхнего шпинделя (КВт) | 4 |
Мощность 2-го нижнего шпинделя (КВт) | 4 |
Мощность двигателя подъема траверсы (КВт) | 0,75 |
Суммарная мощность (КВт) | 29 |
Диаметр шпинделей (мм) | 40 |
Диаметр инструмента на 1-ом шпинделе (мм) | 125 |
Диаметр инструмента на вертикальных шпинделях (мм) | 125-160 |
Диаметр инструмента на горизонтальных шпинделях (мм) | 125-160 |
Диаметр подающего ролика (мм) | 140 |
Диаметр вытяжного патрубка (мм) | 140 |
Габаритные размеры (мм) | 3550х1700х1750 |
Масса станка (кг) | 2700 |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
