Шлифовальные станки по металлу остаются одним из ключевых видов оборудования на современном производстве: от инструментальных участков до крупных серийных линий. Они отвечают за финишную обработку деталей, когда основные размеры уже заданы, но требуется высокая точность и идеальное качество поверхности для надежной работы узла или презентабельного внешнего вида изделия.
Основные типы шлифовальных станков по металлу
Коллекция шлифовальных станков по металлу охватывает несколько основных групп оборудования, каждая из которых решает свои задачи на производстве. Ниже разберём ключевые типы и их особенности.
Плоскошлифовальные станки
Плоскошлифовальные машины используются для обработки плоскостей: корпусных деталей, плит, оснований станков, штампов и пресс‑форм. На таких станках часто применяются магнитные плиты для фиксации заготовок, а подачи позволяют равномерно вырабатывать плоскость с заданной шероховатостью.
Круглошлифовальные и внутришлифовальные станки

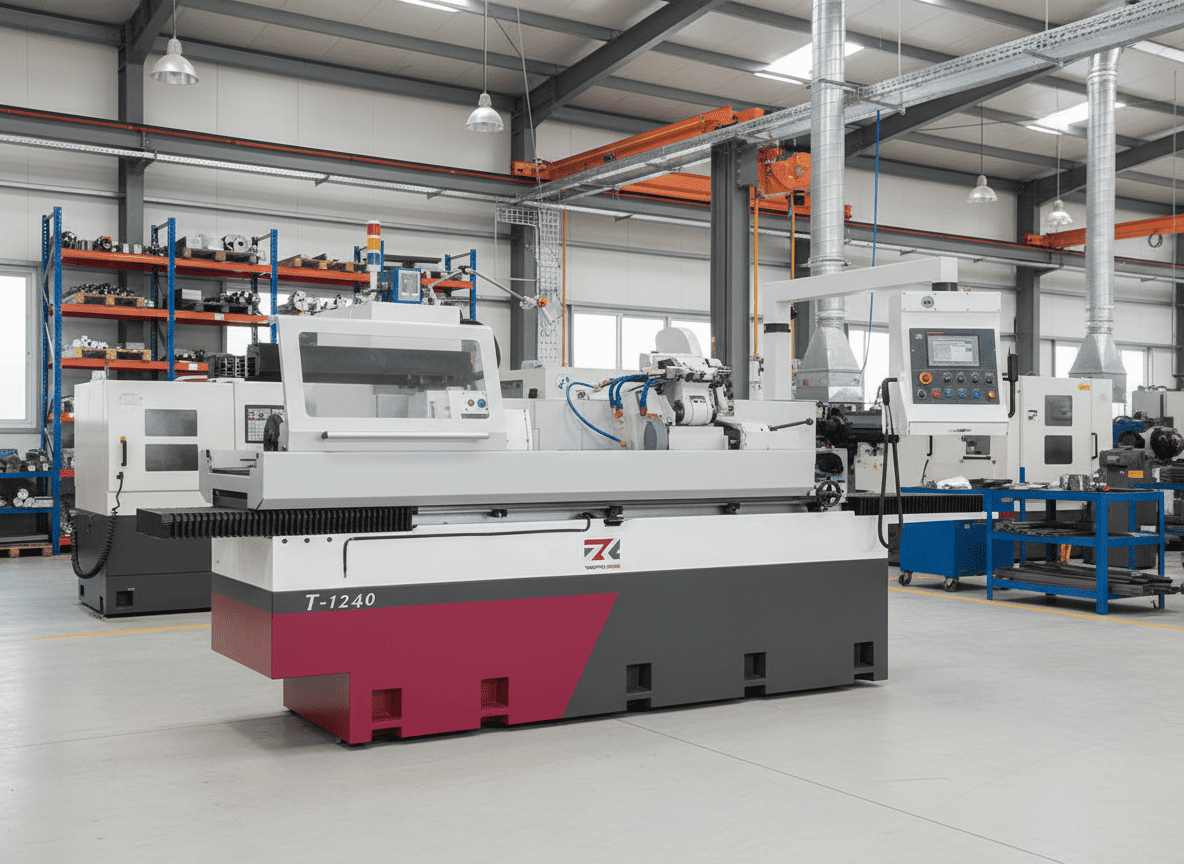

Круглошлифовальные станки предназначены для наружной и внутренней обработки тел вращения — валов, втулок, осей, конусов и цилиндров. На них формируют посадочные поверхности под подшипники, уплотнения, шлицы и другие ответственные зоны, где критичны точность геометрии и соосность. Внутришлифовальные варианты позволяют обрабатывать отверстия сложной конфигурации после растачивания или сверления.
Бесцентрово‑шлифовальные станки
Бесцентрово‑шлифовальные станки применяют там, где требуется высокая производительность при обработке мелких цилиндрических деталей: роликов, втулок, штифтов, элементов подшипников. Заготовка поддерживается между шлифовальным и подающим кругами без жесткого закрепления в центрах, что уменьшает время установок и делает метод особенно выгодным для массового производства.
Токарно‑шлифовальные и специализированные станки
Отдельную группу составляют токарно‑шлифовальные и специализированные станки, часто оснащённые ЧПУ. Они совмещают несколько операций — точение, шлифование, иногда резку и полировку, — в одной установке, сокращая время цикла и количество переналадок. Именно такие решения использует при проектировании комплексных линий, когда требуется максимально эффективная обработка сложных профилей с высокой повторяемостью размеров.
Где применяется шлифование металла
Шлифовальные станки задействованы на заключительных этапах механообработки в машиностроении, приборостроении, автомобилестроении, энергетике и инструментальном производстве. С их помощью:
- доводят размеры деталей до требуемых допусков и обеспечивают точные посадки «вал–отверстие», критичные для подшипниковых узлов и редукторов;
- уменьшают шероховатость поверхностей до значений, необходимых для направляющих, гидроцилиндров, клапанов и уплотнительных зон;
- подготавливают геометрию под гальванические и лакокрасочные покрытия, термообработку или последующую высокоточную сборку;
- выполняют заточку и переточку режущего инструмента, штампов и пресс‑форм, продлевая срок их службы.
Качественная шлифовка часто прямо связана с долговечностью валов, шестерён, направляющих и других ответственных деталей, то есть с реальными затратами на обслуживание их оборудования в будущем.
Ключевые узлы и характеристики шлифовальных станков
Надёжность и точность шлифовального станка во многом определяются его конструктивными узлами. Жёсткая станина и система направляющих отвечают за отсутствие вибраций и стабильность геометрии при длительной работе, а шпиндельный узел задаёт допустимую частоту вращения круга и точность обработки. Качественный шпиндель с правильно подобранной мощностью позволяет использовать абразивный инструмент нужного диаметра и зернистости без потери производительности.
Не менее важна система подачи СОЖ (смазочно-охлаждающей жидкости). Она отводит тепло из зоны резания, выносит абразивную пыль и мелкую стружку, улучшает чистоту поверхности и снижает риск термических дефектов, таких как прижоги или микротрещины. Современные станки оснащаются замкнутыми системами фильтрации и возврата СОЖ, что повышает стабильность процесса и уменьшает расход расходных материалов.
В оборудовании с ЧПУ используются сервоприводы и линейные направляющие, обеспечивающие точное позиционирование стола и шлифовальной бабки. Это позволяет программировать многопроходные циклы, сложные траектории и автоматическую коррекцию износа круга, что особенно востребовано при серийном выпуске деталей с высокими требованиями к повторяемости. При подборе станков необходимо учитывать мощность привода, размеры стола, тип системы управления и возможности интеграции в существующие линии заказчика.
Преимущества внедрения современных шлифовальных станков
Переход на современное шлифовальное оборудование даёт производству ряд ощутимых выгод:
- повышение точности и стабильности размеров деталей по сравнению с морально устаревшим парком, снижение разброса параметров в партии;
- сокращение доли ручной доводки и связанных с ней трудозатрат, уменьшение количества операций притирки и полировки;
- возможность интеграции станков в автоматические линии с подающими устройствами, роботизированными комплексами и измерительными станциями;
- снижение зависимости результата от квалификации конкретного оператора за счёт применения ЧПУ и типовых программ обработки;
- поддержка сервисом, обучением и поставкой оригинальных комплектующих со стороны партнёров‑производителей, что сокращает простои.
В итоге шлифовальные станки рассматриваются не только как отдельные единицы оборудования, но и как инструмент оптимизации всей технологической цепочки.
Требования к безопасности при работе на шлифовальных станках
Работа с абразивным инструментом связана с высокими скоростями вращения, образованием искр, пыли и мелкой стружки, поэтому к безопасности предъявляются повышенные требования. Конструкция станков должна предусматривать защитные кожухи шлифовальных кругов и зоны резания, прозрачные экраны, системы удаления пыли и стружки, блокировки при открытии ограждений, аварийные остановы и надежное крепление заготовок. Оператор обязан использовать средства индивидуальной защиты: защитные очки или щиток, перчатки, спецодежду, а при работе с материалами, образующими мелкодисперсную пыль, — респиратор.
Согласно действующим стандартам безопасности для стационарных шлифовальных станков, запрещается работать на неисправном оборудовании, использовать абразивные круги с трещинами и повреждениями, а также производить настройку и замену инструмента без полной остановки шпинделя. Перед запуском обязательно проверяют правильность балансировки и крепления круга, отсутствие посторонних предметов в зоне обработки, исправность систем охлаждения и аспирации.
Организация рабочего места и обслуживание
Помимо конструкции самого станка важна грамотная организация рабочего места. Зона вокруг оборудования должна быть свободна от захламления, проходы — очищены от стружки и отходов, а искры и абразивная пыль не должны попадать на соседние рабочие места и легковоспламеняющиеся материалы. Для этого используются локальные вытяжные устройства, поддоны для сбора стружки, экраны и направленные потоки воздуха.
Важную роль играет обучение персонала: вводный и периодический инструктаж по охране труда, демонстрация правильной установки и замены кругов, правила действий в аварийных ситуациях. Регламентное обслуживание станков включает плановую проверку состояния электропроводки, привода, направляющих, систем СОЖ и аспирации, а также периодическую проверку точности и вибраций. Выполнение этих требований снижает риск несчастных случаев и продлевает срок службы оборудования.
Подход к подбору и внедрению шлифовальных станков
Шлифовальный станок — это часть технологического решения, а не отдельная единица в прайс‑листе. Компания LESPT не только поставляет оборудование, но и проектирует линии и мини‑заводы, подбирая шлифовальные станки в связке с токарными, фрезерными, заточными и измерительными системами. Такой комплексный подход позволяет заранее учесть номенклатуру деталей, требуемые допуски, объёмы производства и особенности цеховой инфраструктуры.
Перед выбором конкретной модели специалисты могут провести технологический аудит: оценить текущий парк, определить «узкие места» по точности, производительности и качеству поверхности. На основании этих данных подбирается конфигурация станков по типу, размеру, системе управления и уровню автоматизации. В результате предприятие получает не просто новый станок, а инструмент роста — возможность повысить стабильность выпуска, сократить долю ручного труда и снизить скрытые издержки, связанные с браком и простоями.
Грамотно подобранные и правильно эксплуатируемые шлифовальные станки по металлу становятся важным конкурентным преимуществом: они позволяют выпускать детали с предсказуемым качеством, выдерживать высокие требования заказчиков и уверенно развивать производство в долгосрочной перспективе.
