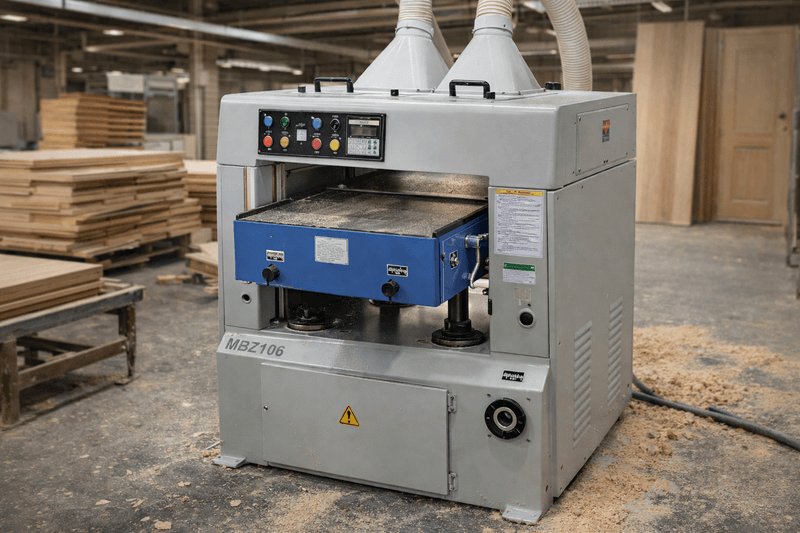

Рейсмусовый станок — принцип работы, виды и советы по выбору

Рейсмусовый станок — незаменимый инструмент в арсенале современного деревообработчика, преобразующий грубый пиломатериал в калиброванную заготовку. Это строгальное оборудование специализируется на создании безупречной плоскости и точном соблюдении параметров толщины. В условиях профессионального производства или частной мастерской наличие такого агрегата гарантирует высокое качество сборки, где критически важны точность прилегания и идентичность деталей.

Значимость оборудования в технологической цепочке обусловлена автоматизацией наиболее монотонных и ответственных этапов обработки древесины. Промышленные модели минимизируют влияние человеческого фактора, превращая выравнивание поверхностей в быструю и высокоточную операцию. Понимание принципов работы рейсмуса необходимо каждому, кто стремится к профессионализму в деревообработке и созданию долговечных конструкций из натурального дерева.

Конструктивные особенности и принцип действия

Эффективность рейсмусового станка достигается благодаря продуманной конструкции, где каждый элемент выполняет задачу по стабилизации и обработке древесины. В отличие от ручного инструмента, стационарный агрегат рассчитан на колоссальные нагрузки и эффективное гашение вибраций, возникающих при контакте ножей с волокнами твердых пород.

Устройство включает сложную систему передачи крутящего момента и механизмы тонкой настройки. Жесткость фиксации рабочего стола и параллельность ножевого вала относительно станины критически важны для предотвращения брака при массовой обработке. Профессиональное деревообрабатывающее оборудование компании LESPT разрабатывается с учетом этих требований, обеспечивая стабильность геометрии заготовок даже при круглосуточной эксплуатации.

Ключевые узлы и механизмы конструкции

Основные элементы рейсмусового станка образуют единую систему, обеспечивающую точную обработку древесины, стабильную подачу заготовки и высокое качество поверхности.

• Станина (основание). Массивная рама из чугуна или толстой стали служит опорой для всех механизмов станка. Большой вес конструкции снижает вибрации при работе двигателя и ножевого вала, благодаря чему поверхность заготовки получается более ровной и без волн.
• Ножевой вал. Основной режущий элемент станка — цилиндрический вал с закрепленными ножами. При вращении он снимает верхний слой древесины. Точная параллельность вала относительно рабочего стола обеспечивает одинаковую толщину заготовки по всей ширине.
• Система автоматической подачи. Механизм состоит из двух вальцов — переднего и заднего. Они захватывают заготовку, перемещают ее через зону резания и удерживают в стабильном положении, обеспечивая равномерную обработку.
• Передний подающий валец. Обычно имеет рифленую поверхность, которая надежно захватывает древесину и втягивает заготовку в рабочую зону. Это предотвращает проскальзывание материала, особенно при обработке влажной или твердой древесины.
• Задний принимающий валец. Имеет гладкую поверхность и аккуратно выводит обработанную доску из станка. Он стабилизирует заготовку на выходе и предотвращает появление повреждений или ступенек на концах пиломатериала.

Система прижима и антивибрационные элементы

Для исключения подпрыгивания доски при встрече с режущей кромкой предусмотрены специализированные прижимные планки. Они располагаются вплотную к ножевому валу и удерживают волокна древесины в момент среза, предотвращая их расщепление. Качественная система прижима минимизирует риск появления микротрещин и сколов на поверхности готового изделия.

Стабильность обработки также обеспечивается следующими элементами:

• Когтевая защита — система металлических пластин, предотвращающая обратный выброс заготовки.
• Пружинные сегменты — механизмы, компенсирующие перепады толщины необработанного пиломатериала.
• Опорные направляющие — элементы, обеспечивающие прямолинейность движения детали по рабочему столу.

Благодаря слаженной работе этих компонентов достигается «глянцевая» поверхность, часто не требующая дополнительной шлифовки.

Технологический цикл обработки заготовки

Процесс начинается с точной настройки расстояния между рабочим столом и ножевым валом. Оператор с помощью маховика или электроники позиционирует стол, ориентируясь на шкалу толщины. Механизм настройки должен обладать высокой точностью и надежной фиксацией, чтобы установленный зазор не изменился под давлением. Это позволяет калибровать детали с точностью до 0,1 мм, необходимой для сложных столярных соединений.

Заготовка подается на входной стол, подхватывается передним вальцом и направляется под вращающиеся ножи. В этот момент прижимные планки и когтевая защита предотвращают выброс древесины и гасят вибрации. Ножи срезают заданный слой материала, превращая неровную верхнюю грань в плоскость, параллельную нижней базе. Нижняя сторона доски при этом скользит по отшлифованному столу, служа опорным ориентиром.

Цикл завершается выходом детали на приемный стол под задний валец. Оператору важно поддерживать длинные доски в этот момент, предотвращая их провисание. Если заготовка имеет значительную кривизну, обработка повторяется несколько раз с постепенным уменьшением зазора. Послойный съем материала позволяет добиться идеальной гладкости даже на древесине со сложным направлением волокон или обилием сучков.

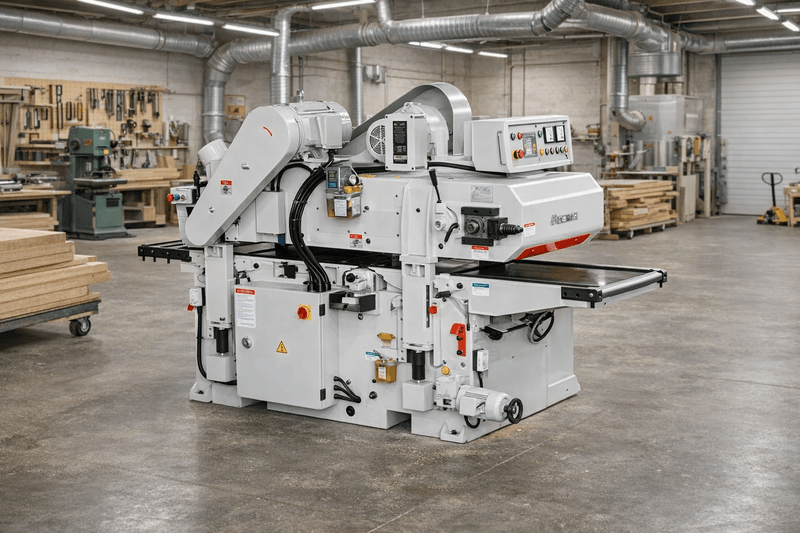

Основные разновидности рейсмусового оборудования

Рынок предлагает широкий спектр рейсмусовых станков, адаптированных под разные условия — от компактных домашних мастерских до крупных мебельных фабрик. Правильный выбор типа оборудования определяет не только качество обработки, но и экономическую эффективность производства.

Разнообразие моделей обусловлено спецификой задач: от серийного выпуска идентичных деталей до штучного изготовления эксклюзивной мебели. Современная классификация учитывает мобильность агрегатов и их технологическую сложность.

Классификация по степени мобильности и масштабу применения

Мобильные или настольные рейсмусы — это компактные устройства весом 25–45 кг, которые легко транспортируются и устанавливаются на верстак. Они оптимизированы для небольших объемов древесины и заготовок умеренной ширины, что идеально для выездных работ или ограниченных пространств. Несмотря на малые габариты, современные переносные модели достаточно мощны для обработки твердых пород, хотя и более чувствительны к вибрациям из-за облегченной станины.

Стационарные станки — массивные агрегаты весом от 100 кг до нескольких тонн, предназначенные для цеховой эксплуатации. Их конструкция на тяжелом чугунном основании практически исключает резонансные колебания. Такие машины оснащаются мощными асинхронными двигателями для многочасовой непрерывной работы. Например, высокопроизводительные модели MB 206F или MB 204F применяются на промышленных производствах для обработки крупногабаритного бруса и широких щитов с высокой точностью.

Отдельную категорию составляют комбинированные фуговально-рейсмусовые станки. Это решение экономит площадь, используя один ножевой вал для создания базовой плоскости и последующей калибровки. В верхней части расположены столы для фугования, а под ними — рейсмусовый узел с автоподачей. Переход между режимами требует перенастройки кожухов, что делает их менее удобными для массового производства, но незаменимыми для индивидуальных мастерских.

Разделение по количеству обрабатываемых поверхностей

Функциональные возможности оборудования также определяются количеством ножевых валов, что влияет на производительность и сложность профиля.

Таблица: классификация станков по количеству обрабатываемых поверхностей

Выбор разновидности зависит от планируемой загрузки. Для разовых работ достаточно мобильного одностороннего устройства, тогда как коммерческое производство требует стационарного агрегата с высокой жесткостью конструкции.

Параметры подбора оптимальной модели

Подбор рейсмусового станка требует анализа технических паспортов, так как за схожими параметрами скрываются различия в эксплуатационных возможностях. Каждая характеристика рассматривается в контексте задач: от обработки мягкой сосны до калибровки твердых экзотических пород. Современный выбор профессиональных четырехсторонних станков позволяет автоматизировать не только плоское строгание, но и профилирование.

Ключевые параметры, на которые следует обратить внимание, включают:

• Мощность двигателя и обороты вала. Для бытовых задач обычно достаточно мощности 1,5–1,8 кВт, тогда как профессиональные станки оснащаются двигателями от 2,2–3,5 кВт. Частота вращения ножевого вала в диапазоне 8000–10000 об/мин обеспечивает чистую поверхность и стабильное строгание даже при работе с твердыми породами древесины.
• Размеры обрабатываемых заготовок. Ширина строгания в мобильных моделях составляет около 300–330 мм, а у промышленных станков может достигать 400–800 мм. Максимальная высота заготовки обычно находится в пределах 150–250 мм, а глубина съема за один проход — около 1–3 мм.
• Тип ножевого вала. Классические модели оснащаются прямыми ножами из быстрорежущей стали, требующими регулярной заточки. Более современным решением являются спиральные валы с твердосплавными пластинами, которые обеспечивают более тихую работу, чистый рез и увеличенный срок службы режущих элементов.
• Скорость подачи и система аспирации. Регулируемая скорость подачи позволяет выбирать режим для черновой или чистовой обработки. Наличие патрубка аспирации для подключения стружкоотсоса помогает эффективно удалять опилки и поддерживать стабильную работу станка.

При выборе ориентируйтесь на потенциал роста производства. Важно учитывать ресурс подшипниковых узлов и возможность точной калибровки индикатора толщины, что критично при подгонке деталей в единый размер.

Правила эффективной и безопасной эксплуатации

Работа на рейсмусовом станке требует технических знаний и строгого соблюдения культуры труда. Ошибки могут привести к порче пиломатериала и серьезным травмам, учитывая мощность и скорость вращения режущих элементов.

Перед началом убедитесь в исправности заземления и целостности кабелей. Помните, что агрегат работает по принципу копирования геометрии, поэтому качество подготовки базовой пласти определяет успех всей операции.

Технологические приемы для достижения идеального результата

Главное правило — наличие предварительно подготовленной базовой плоскости. Рейсмус не исправляет кривизну доски, он лишь делает противоположную сторону параллельной нижней. Поэтому перед калибровкой одну сторону заготовки необходимо обработать на фуговальном станке. Если подать изогнутую доску, вальцы просто прижмут ее к столу, ножи снимут слой, а на выходе она снова примет кривую форму.

Для получения гладкой поверхности учитывайте направление волокон. Подавать заготовку следует «по шерсти», чтобы ножи срезали волокна, а не подрывали их. Определить направление можно по рисунку на боковой грани: волокна должны уходить «вниз» по ходу движения. Если видны задиры, разверните деталь на 180 градусов.

Для минимизации «ступеньки» на краях доски рекомендуется:

• Поддержка заготовки — использование роликовых опор для исключения провисания.
• Подача «паровозиком» — ввод заготовок встык, чтобы вальцы всегда были под нагрузкой.
• Припуск по длине — оставление по 10 см с каждого края для последующей обрезки.
• Легкий подъем — при подаче и выходе доски слегка приподнимайте ее свободный край.

Обеспечение безопасности и предотвращение травматизма

Станок является источником повышенной опасности из-за риска обратного выброса. Категорически запрещается строгать детали короче расстояния между подающим и принимающим вальцами (обычно менее 30–40 см). Короткую деталь вальцы не удержат, и она будет отброшена в сторону оператора. По этой же причине нельзя стоять непосредственно напротив входного отверстия.

Средства индивидуальной защиты обязательны. Очки предотвращают попадание щепок в глаза, а наушники защищают слух от свиста вала. Запрещено работать в перчатках и одежде с широкими рукавами: вальцы могут мгновенно затянуть ткань.

Перед включением проверяйте заготовку на наличие гвоздей или скоб, которые мгновенно выводят ножи из строя. Следите за чистотой стола: смола может привести к заклиниванию. В случае остановки доски немедленно выключите питание и дождитесь полной остановки вала. При возникновении сложностей эксперты нашей компании готовы провести диагностику и настроить оборудование.

Уход за оборудованием и замена оснастки

Долговечность рейсмусового станка зависит от регулярности сервиса. Древесная пыль и смола образуют агрессивную среду, способную вывести из строя подшипники, забить винтовые пары и ухудшить сцепление роликов.

Регулярное обслуживание продлевает срок службы и помогает избежать поломок в разгар работы. Особое внимание уделяйте состоянию режущей оснастки и параллельности столов. Оригинальные запасные части и расходные материалы гарантируют сохранение заводской точности строгания.

Регламент ежедневного ухода и очистки

После каждой смены станок требует очистки от опилок. Особое внимание уделяйте внутренним полостям с приводными ремнями и двигателем. Скопление пыли ухудшает охлаждение мотора, что ведет к перегреву. Использование промышленного пылесоса или сжатого воздуха позволяет удалить загрязнения из труднодоступных мест.

Рабочий стол и вальцы необходимо очищать от смолы, особенно после хвойных пород. Смола на столе увеличивает трение, а на роликах — ведет к проскальзыванию. Используйте специализированные составы или уайт-спирит. После очистки поверхность стола полезно обработать тефлоновой смазкой или воском для облегчения подачи и защиты от коррозии.

Обслуживание электрического блока и приводных ремней

Электрическую часть необходимо периодически осматривать, чтобы своевременно выявлять повреждения, способные привести к коротким замыканиям. В моделях с коллекторными моторами регулярно проверяйте графитовые щетки, заменяя их при износе более чем на две трети. Чистота вентиляционных отверстий критически важна для охлаждения, продувайте их еженедельно.

Механическую трансмиссию также необходимо контролировать:

• Натяжение ремней: проверка на отсутствие проскальзывания.
• Смазка цепей подачи: нанесение составов для уменьшения трения.
• Состояние шкивов: осмотр на наличие сколов и выработки.

Своевременное подтягивание соединений и замена изношенных элементов гарантируют отсутствие рывков при подаче.

Периодическое обслуживание механических узлов и оснастки

Состояние режущей оснастки требует постоянного контроля. Тупые ножи портят поверхность и создают вибрацию, разрушающую подшипники. При замене прямых лезвий используйте индикаторы для их выставления в одной плоскости. Даже минимальный перекос приведет к неравномерной нагрузке и быстрому затуплению.

Винтовые опоры регулировки высоты стола необходимо очищать жесткой щеткой и смазывать литиевыми составами. Ослабленный ремень может пробуксовывать, а перетянутый — ускоряет износ подшипников.

Основные этапы периодического ТО:

• Проверка параллельности — контроль расстояния от стола до вала с обеих сторон.
• Осмотр щеток двигателя — проверка каждые 50–100 часов работы.
• Очистка аспирации — проверка патрубков на наличие заторов.
• Контроль подшипников — проверка вала на люфты и посторонние шумы.

Эти процедуры позволяют избежать дорогого ремонта и гарантируют идеальную геометрию деталей на протяжении многих лет.

Рейсмусовый станок — ключевое звено в создании качественных изделий, превращающее трудоемкую калибровку в точный процесс. Выбор модели должен основываться на балансе мощности, ширины обработки и типа вала. Комплексное сопровождение и подбор оборудования для предприятий обеспечивает группа компаний LESPT. Регулярное обслуживание и соблюдение технологий позволят вашему парку станков оставаться надежным инструментом, обеспечивая безупречную геометрию каждой детали.
