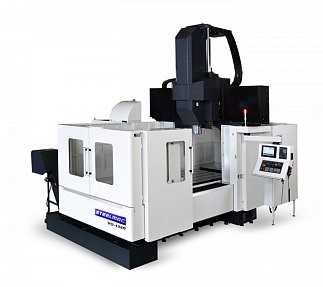

Современные технологии металлообработки требуют оборудования, обеспечивающего высокую точность, стабильность и производительность при обработке крупногабаритных деталей. Одним из ключевых решений для таких задач стали портальные фрезерные станки мостового типа — универсальные и высокоточные машины, применяемые в тяжелом машиностроении, авиации, судостроении, энергетике и инструментальном производстве. Они позволяют выполнять фрезерование, растачивание, сверление, нарезание резьбы и другие операции в автоматическом режиме с минимальным участием оператора.
Конструктивные особенности портальных фрезерных станков
Главное отличие портальных станков от традиционных горизонтальных или вертикальных фрезерных систем заключается в особой архитектуре — наличие массивной рамы с двумя вертикальными стойками и поперечиной (мостом), перемещающейся по направляющим. Такая конструкция образует «портал», внутри которого движется шпиндельная головка или подвижный стол с заготовкой.
Портальные фрезерные станки делятся на два основных типа:
- С подвижным столом (фиксированный портал) — заготовка перемещается под неподвижным мостом. Этот вариант характерен для деталей средних размеров и обеспечивает высокую точность.
- С подвижным порталом (мостового типа) — движение выполняет сама портальная рама, а стол остается неподвижным. Такая схема чаще используется для обработки крупногабаритных изделий, поскольку она уменьшает инерцию и снижает риск деформации при перемещении массивных деталей.
Основными узлами портального фрезерного станка являются:
- Портал (стойки и поперечина) — обеспечивает жесткость конструкции и равномерное распределение нагрузок.
- Шпиндельный узел — содержит привод, инструментальный конус и систему охлаждения. Может иметь вертикальное или поворотное исполнение.
- Рабочий стол — массивная платформа, на которой фиксируется заготовка. Часто снабжается Т-образными пазами для крепежа или магнитными плитами.
- Направляющие и приводные системы — обеспечивают движение по осям X, Y и Z, а в многоосевых версиях — до пяти координат. Используются шарико-винтовые передачи (ШВП), линейные двигатели или гидростатические направляющие для плавности и точности хода.
- Система управления (ЧПУ) — задает траекторию движения инструмента, контролирует скорость, подачу, вращение шпинделя и адаптирует параметры обработки в режиме реального времени.
Преимущества мостового типа
Портальные фрезерные станки мостового типа выделяются рядом технологических и эксплуатационных преимуществ, которые обеспечивают их востребованность в современном производстве:
1. Высокая жесткость и стабильность конструкции.
Мостовая схема с двумя опорами и замкнутой рамой минимизирует вибрации и прогибы даже при работе с тяжелыми деталями. Благодаря этому достигается высокая точность позиционирования и стабильность геометрии обработки.
2. Универсальность применения.
Портальные станки способны работать как с мелкими, так и с крупногабаритными изделиями — от пресс-форм и лопастей турбин до рамных элементов станков и корпусов судовых двигателей. Возможность установки сменных шпиндельных головок делает оборудование подходящим для широкого спектра операций: чернового и чистового фрезерования, сверления, растачивания и нарезания резьбы.
3. Повышенная точность и качество поверхности.
Использование систем ЧПУ последнего поколения, лазерных датчиков обратной связи и цифровой компенсации погрешностей позволяет достигать микронной точности. Высокая динамическая жесткость конструкции обеспечивает чистоту поверхности, исключая появление вибрационных следов или неровностей.
4. Эффективная обработка крупных заготовок.
При работе с массивными изделиями перемещение самой заготовки часто затруднено и требует больших энергозатрат. В мостовом станке портал перемещается над неподвижной деталью, что повышает безопасность и снижает риск повреждения изделия.
5. Автоматизация и интеграция в цифровое производство.
Современные портальные станки оснащаются системами автоматической смены инструмента, датчиками износа, устройствами контроля температуры и вибрации. Интеграция с CAD/CAM-программами позволяет формировать сложные траектории обработки и оптимизировать технологический процесс. В крупных производствах они становятся частью «умных» фабрик, где управление осуществляется в едином цифровом контуре.
6. Продолжительный ресурс и минимальные деформации.
Жесткая симметричная рама снижает внутренние напряжения и повышает долговечность оборудования. Использование литых или сварных корпусов с последующей термообработкой гарантирует стабильность геометрии даже после многолетней эксплуатации.
Недостатки и ограничения
Несмотря на значительные преимущества, портальные фрезерные станки имеют и ряд особенностей, ограничивающих их применение:
- высокая стоимость оборудования и его обслуживания;
- большие габариты и масса, требующие усиленного фундамента;
- сложность транспортировки и монтажа;
- повышенные требования к точности базирования и настройке направляющих.
Тем не менее для предприятий, работающих с крупными и сложными изделиями, преимущества мостового типа существенно перевешивают затраты.
Области применения
Портальные фрезерные станки нашли применение в отраслях, где требуется высокая точность и надежность при работе с крупными деталями:
- Авиа- и ракетостроение — обработка корпусов, панелей и силовых элементов.
- Энергетика — фрезерование компонентов турбин, компрессоров, генераторов.
- Судостроение — производство рамных конструкций и гребных систем.
- Машиностроение и металлоформовка — изготовление пресс-форм, штампов, прессовых плит.
- Инструментальное производство — работа с высокопрочными и труднообрабатываемыми сплавами.
Современные тенденции развития
Рынок портальных фрезерных станков активно развивается. Современные тенденции связаны с внедрением цифровых и интеллектуальных технологий. Производители уделяют особое внимание созданию гибридных решений, сочетающих фрезерование с аддитивными методами, такими как лазерное наплавление или напыление материала. Все шире применяются адаптивные системы управления, способные автоматически корректировать траекторию инструмента в зависимости от текущей нагрузки и параметров обработки.
Большое значение приобретают роботизированные комплексы, в которых портальные станки интегрируются с промышленными манипуляторами и автоматическими системами подачи заготовок. Это повышает производительность, сокращает время переналадки и снижает влияние человеческого фактора. Одновременно растет интерес к энергоэффективным приводам и линейным моторам, позволяющим уменьшить расход электроэнергии при одновременном повышении точности позиционирования.
Отдельное направление развития — создание цифровых двойников станков. Такие виртуальные модели позволяют моделировать процесс обработки, прогнозировать износ узлов и оптимизировать производственные циклы, обеспечивая более высокий уровень надежности и эффективности оборудования.
Портальный фрезерный станок мостового типа — это высокотехнологичное оборудование, сочетающее мощность, точность и универсальность. Его конструкция обеспечивает устойчивость при работе с крупногабаритными и тяжелыми деталями, а интеграция с современными системами ЧПУ делает возможным производство изделий сложной формы с микронной точностью. Несмотря на высокую стоимость, такие станки окупаются благодаря высокой производительности, долговечности и качеству конечной продукции. Мостовой тип фрезерного станка остается оптимальным решением для предприятий, ориентированных на высокоточные операции и комплексную механообработку крупногабаритных конструкций.
