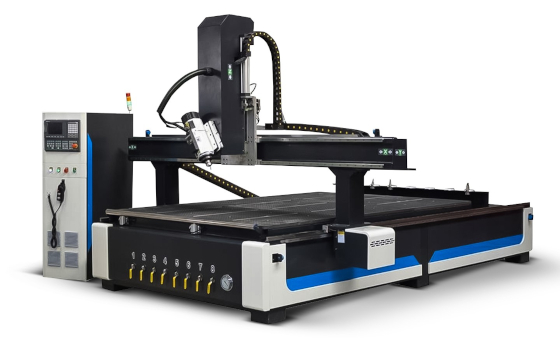

Фрезерные станки: виды, компоновки и области применения

Фрезерный станок — это универсальное оборудование, предназначенное для обработки поверхностей деталей. Работу осуществляет вращающийся режущий инструмент — фреза. Агрегат используется для создания плоских и фигурных поверхностей, пазов, резьбы и других элементов с высокой точностью.

Первые фрезерные станки появились в начале XIX века. Они осуществили настоящую революцию в механической обработке, позволив повысить производительность и качество изготавливаемых деталей. Со временем конструкции совершенствовались. Появились автоматические модели, а позже — и станки с числовым программным управлением (ЧПУ), которые открыли новые возможности точной и серийной обработки. Понимание их видов, конструктивных особенностей и областей применения помогает выбрать оптимальное оборудование с учетом производственных задач, материалов и требуемой точности.

Виды фрезерных станков

Фрезерные станки различаются по расположению шпинделя, конструкции и назначению. Каждый тип имеет свои особенности, влияющие на точность, скорость обработки и область применения. Ниже приведены основные виды фрезерных станков, используемые в промышленности и производстве.

• Горизонтальные — оснащены горизонтально расположенным шпинделем, что позволяет эффективно обрабатывать длинные и массивные детали. Отличаются высокой жесткостью и производительностью, часто применяются при черновой обработке металла.
• Вертикальные фрезерные станки — имеют вертикальное расположение шпинделя. Это обеспечивает удобный доступ к детали и возможность обработки сложных поверхностей. Такие модели распространены в мелкосерийном производстве и мастерских.
• Универсальные фрезерные станки — сочетают функции вертикальных и горизонтальных. Оснащаются поворотным столом и различными сменными приспособлениями. Универсальность делает их популярными для широкого диапазона операций.
• Консольно-фрезерные станки — имеют подвижную консоль, на которой закреплён рабочий стол. Благодаря такому решению оператор может точно позиционировать деталь, что особенно удобно при обработке сложных контуров.
• Безконсольные фрезерные станки — отличаются повышенной жесткостью и стабильностью при работе с крупными заготовками. Конструкция исключает подвижную консоль, что повышает точность при серийной обработке.
• Копировальные фрезерные станки — предназначены для получения деталей по заданному образцу или шаблону. Используются в инструментальном производстве, ювелирных и художественных работах, где требуется высокая точность повторения формы.
• ЧПУ-фрезерные станки — современные автоматизированные установки с числовым программным управлением. Они позволяют выполнять высокоточные и сложные операции без участия оператора, повышают производительность и качество обработки.

Классификация по назначению

Фрезерные станки различаются не только по конструкции, но и по назначению, то есть по типу материалов, с которыми они работают, и задачам, которые решают. Такая классификация помогает точнее подобрать оборудование под конкретные производственные нужды.

Компоновки фрезерных станков

Компоновка фрезерного станка определяет расположение его узлов, направление обработки и функциональные возможности оборудования. От выбранной схемы зависит удобство работы, точность, производительность и область применения станка.

• Горизонтальная компоновка — шпиндель расположен горизонтально, что позволяет эффективно снимать слой материала при продольной подаче. Такая схема обеспечивает высокую жесткость и подходит для обработки крупногабаритных металлических заготовок.
• Вертикальная компоновка — шпиндель направлен вертикально вниз, что позволяет обрабатывать поверхности сверху вниз и выполнять широкий спектр операций. Вертикальные станки удобны для фрезерования пазов, отверстий и контуров, часто используются в мелкосерийном производстве.
• Поворотно-наклонная компоновка — предполагает наличие подвижных элементов, позволяющих изменять угол положения шпинделя или рабочего стола. Конструктивная гибкость делает такие станки универсальными для обработки деталей сложной формы и пространственных поверхностей.
• Многошпиндельная компоновка — предусматривает установку нескольких шпинделей, работающих одновременно или последовательно. Это решение повышает производительность и сокращает время цикла при серийном производстве однотипных деталей.
• Многоосевая компоновка (для ЧПУ-моделей) — обеспечивает управление движением инструмента по нескольким осям (3, 4, 5 и более). Позволяет выполнять сложные пространственные операции за один установ. Такие станки используются в высокоточной обработке пресс-форм, аэрокосмических и медицинских компонентов.

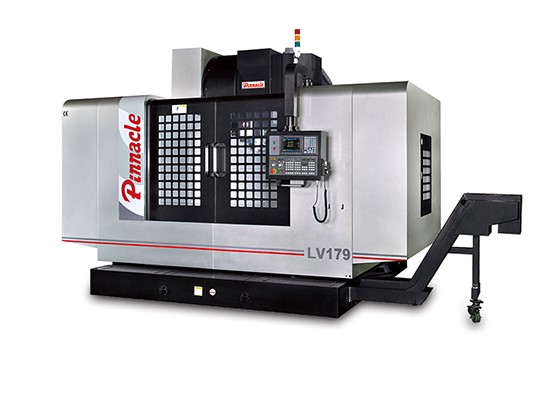

Принцип работы

Работа фрезерного станка основана на взаимодействии вращающегося инструмента — фрезы — с поверхностью заготовки. В процессе фрезерования режущие зубья инструмента послойно снимают материал, формируя требуемую геометрию детали. Такой метод обеспечивает высокую точность обработки и возможность получения сложных контуров при сохранении производительности.

В зависимости от направления перемещения стола или инструмента различают продольную и поперечную подачу. В первом случае движение осуществляется вдоль оси станка. Продольная подача используется для обработки длинных поверхностей или кромок. Поперечная — направлена перпендикулярно инструменту и применяется при формировании пазов, уступов или угловых переходов. Сочетание обоих типов подачи позволяет выполнять комбинированные операции и получать детали высокой точности.

Точность и скорость обработки во многом зависят от конструкции и компоновки станка. Горизонтальные модели обеспечивают устойчивость при снятии крупных объёмов материала. Вертикальные и многоосевые компоновки позволяют достичь большей гибкости при обработке сложных поверхностей. У станков с числовым программным управлением точность достигается за счёт синхронной работы всех осей и минимального участия оператора.

Области применения

Фрезерные станки находят широкое применение в различных отраслях промышленности благодаря высокой точности и универсальности обработки. Они используются как для серийного производства, так и для изготовления единичных изделий. Перечислим основные сферы.

• Машиностроение и металлообработка — фрезерные станки применяются для обработки корпусов, валов, шестерен и других деталей механизмов. Они обеспечивают высокое качество сопрягаемых поверхностей и долговечность изделий.
• Производство пресс-форм — такие агрегаты используются при создании инструментов для литья, штамповки и формования пластика. В этой области важны точность и повторяемость контуров.
• Судостроение и авиастроение — оборудование незаменимо при обработке легкосплавных материалов и создании сложных аэродинамических форм. Здесь требуется многокоординатное управление.
• Деревообрабатывающая промышленность — фрезерные станки используются для создания декоративных элементов, пазов, фасок и соединений в мебельном производстве.
• Изготовление деталей высокой точности. Агрегаты применяются в приборостроении, электронике, медицине, где требуется минимальное отклонение размеров и идеально гладкая поверхность.

Преимущества и недостатки фрезерных станков разных типов

Разные типы фрезерных станков имеют свои сильные и слабые стороны. Горизонтальные модели отличаются высокой производительностью и жесткостью, но требуют больше пространства и сложнее в настройке. Вертикальные станки более компактны и удобны при мелкосерийном производстве, однако уступают по мощности. Многоосевые и ЧПУ-модели обеспечивают высочайшую точность и автоматизацию, при этом требуют квалифицированного обслуживания и значительных инвестиций.

При выборе важно учитывать баланс между точностью, гибкостью, стоимостью и энергоэффективностью. Механические станки предпочтительны для простых задач, где важна надежность и низкая цена. Модели с числовым программным управлением подходят для автоматизированного и серийного производства.

Советы по выбору фрезерного станка

Чтобы подобрать оптимальное оборудование, необходимо определить тип материалов, геометрию будущих деталей и предполагаемую нагрузку. Мощность и жесткость станка должны соответствовать интенсивности эксплуатации и размеру заготовок.

Критерии выбора включают состав обрабатываемого материала, габариты станка, точность позиционирования и наличие систем охлаждения. Для мелкосерийных задач подойдут универсальные модели, а для промышленного производства — специализированные станки с ЧПУ.

Важным аспектом является техническое обслуживание и доступность запчастей. Регулярная проверка узлов, замена смазочных материалов и профилактика повышают ресурс оборудования и снижают риск простоев в производстве.

Фрезерные станки играют ключевую роль в повышении производительности и качества продукции. Они позволяют автоматизировать обработку сложных деталей, обеспечивая точность и стабильность. Современные тенденции развития направлены на цифровизацию и интеграцию с системами CAD/CAM, что делает производство более гибким и эффективным.

Для инженеров и покупателей важно учитывать не только цену оборудования, но и его функциональные возможности, эргономику и поддержку производителя. Грамотно подобранный фрезерный станок станет надежным инструментом, повышающим эффективность производства и качество конечного продукта.
