На современных мебельных производствах плитные материалы (ЛДСП, МДФ, фанера) формируют значительную долю прямых затрат. Поэтому эффективность операций раскроя напрямую влияет на себестоимость готовых изделий. Традиционные методы с использованием ручного инструмента и простых круглопильных установок сопровождаются повышенным уровнем отходов, нестабильной геометрией деталей и высоким риском брака. Это делает задачу оптимизации раскроя критически важной для конкурентоспособности предприятия.
Ключевые задачи оптимизации раскроя
Для системного описания задач оптимизации раскроя плитных материалов целесообразно выделить несколько базовых направлений работы. В совокупности они формируют комплексный подход к повышению эффективности использования материала и стабильности качества продукции.
- Минимизация процента отходов за счет рационального составления карт раскроя.
- Обеспечение требуемой точности геометрических размеров деталей и повторяемости результатов при серийном производстве.
- Снижение количества технологического брака, вызванного сколами, припусками и ошибками оператора при разметке и позиционировании.
- Повышение производительности участка раскроя листовых материалов за счет механизации и автоматизации операций перемещения и резания.
- Обеспечение устойчивого качества поверхности реза, достаточного для дальнейших операций кромкования и облицовки.
Определение и функциональное назначение форматно-раскроечного станка
Форматно-раскроечный станок представляет собой специализированное деревообрабатывающее оборудование, предназначенное для высокоточного раскроя плитных материалов по форматам, заданным конструкторской документацией и картами. Конструктивной особенностью такой техники является наличие подвижной форматной каретки и системы направляющих. Они обеспечивают точное и стабильное перемещение заготовки относительно пильного узла.
В мебельном производстве форматно-раскроечный станок выполняет функцию базового звена технологического потока по подготовке деталей из плитных заготовок. Он определяет исходную геометрию для последующих операций кромкования, сверления и сборки. От уровня точности и стабильности работы этого участка во многом зависит качество готовых изделий и нагрузка на смежные операции.
Основные элементы и узлы станка
Для корректной эксплуатации и оценки технологических возможностей форматно-раскроечного станка необходимо учитывать его типовую конструктивную конфигурацию. Перечень ключевых узлов позволяет систематизировать подход к выбору модели и регламенту обслуживания.
- Пильный агрегат с главным диском. Обеспечивает основной рез по толщине плитного материала.
- Подрезной пильный диск. Предназначен для формирования предварительного реза и уменьшения сколов на облицованной поверхности.
- Подвижная форматная каретка. Служит для точного и плавного перемещения заготовки относительно пильного узла.
- Продольный и поперечный упоры с масштабными линейками и устройствами точной настройки размеров.
- Система прижимов и опорных столов, обеспечивающая фиксацию заготовки и поддержку крупных форматов плит.
- Органы управления и системы безопасности: защитные кожухи, аварийная остановка, блокировки. Регламентируют безопасную работу оператора.

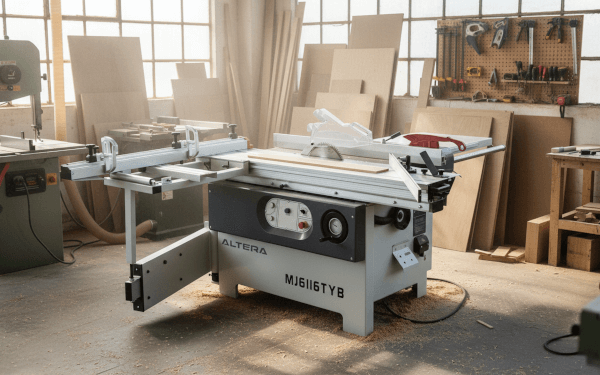

Принцип работы и типы операций раскроя
Принцип работы форматно-раскроечного станка заключается в том, что заготовка перемещается по каретке или относительно продольного упора, а вращающийся пильный инструмент одновременно выполняет рез. В мебельном производстве такой агрегат способен выполнять различные операции. Некоторые из них — продольный раскрой листа по длине для получения полос требуемой ширины, поперечное резание для формирования деталей нужного формата по длине, угловой раскрой с применением поворотных или угловых упоров для изготовления элементов со сложной геометрией. В некоторых случаях есть опция пакетного раскроя нескольких листов при достаточной мощности оборудования и соблюдении техники безопасности. Кроме того, возможно выполнение предварительной подрезки облицованной поверхности с последующим основным резом по всей толщине материала.
Ключевые эффекты применения станка в потоке
С точки зрения системного анализа производственного процесса эффекты от использования форматно-раскроечных станков можно структурировать по нескольким направлениям. Такая классификация удобна при экономической оценке модернизации участка.
- Технологический эффект. Повышение точности размеров и чистоты поверхности реза, снижение числа переделок и подгонки на следующих операциях.
- Материальный эффект. Сокращение фактического расхода плитных материалов за счет уменьшения ширины технологических припусков и отходов.
- Организационный эффект. Упрощение планирования производственной программы и загрузки оборудования благодаря стабильному времени выполнения операций.
- Качественный эффект. Снижение количества рекламаций, связанных с геометрией и дефектами кромки, повышение повторяемости изделий в серийных партиях.
- Эргономический эффект. Снижение физической нагрузки на персонал и улучшение условий труда за счет механизации перемещения тяжелых листов.
Оптимизация раскроя: карты раскроя и программное обеспечение
Оптимизация раскроя плитных материалов базируется на использовании карт раскроя. Это схемы размещения деталей на исходных листах с учетом технологических зазоров, направления рисунка и ограничений оборудования. Современные мебельные производства широко применяют специализированное программное обеспечение для автоматизированного расчета таких карт на основе спецификаций изделий и параметров станочного парка. Такой подход позволяет учитывать все критерии качества одновременно.
При разработке карт раскроя реализуется комплекс устоявшихся принципов. Среди них — минимизация суммарной площади обрезков при сохранении технологически необходимой ширины резов и зазоров, учет направления текстуры и декора облицованной поверхности, особенно в зоне фасадных элементов. Также сюда относится группировка заказов и типоразмеров деталей для совместного раскроя при сходных материалах и декорах. Важное значение имеет ограничение количества переналадок и переустановок упоров за счет рационального выбора последовательности резов, что уменьшает трудоемкость и вероятность ошибок оператора. А согласование параметров карт раскроя с возможностями конкретной модели станка (длиной каретки, высотой пропила, диапазоном углового реза) обеспечивает технологическую реализуемость решений и устойчивое качество получаемых деталей.
Снижение отходов за счет конструктивных и эксплуатационных характеристик
Форматно-раскроечные станки обеспечивают снижение доли отходов не только с помощью создания рациональных карт раскроя, но и за счет собственных конструктивных особенностей, влияющих на точность и качество реза. Ключевую роль играют стабильность геометрии узлов и качество пильного инструмента.
Технические и эксплуатационные факторы, влияющие на уровень отходов
- Точность позиционирования каретки и упоров. Определяет стабильность размеров и величину технологических припусков.
- Корректная настройка подрезного узла. Минимизирует сколы и повреждение облицованной поверхности деталей.
- Состояние пильных дисков (заточка, биение, подбор зубьев под материал). Влияет на чистоту реза и вероятность брака.
- Соблюдение оператором регламентов по последовательности резов и использованию карт раскроя.
- Качество исходного материала (геометрия листов, состояние покрытия). Ограничивает минимально достижимый уровень отходов.
Экономический и производственный эффект внедрения
Внедрение или модернизация участка форматно-раскроечных работ сопровождается комплексным экономическим эффектом. Он включает снижение удельного расхода материала, увеличение производительности труда и улучшение показателей качества. При этом для мебельных предприятий среднесрочный период окупаемости таких инвестиций, как правило, весьма невелик за счет экономии и сокращения трудозатрат на единицу продукции.
На уровне участка эффект проявляется в снижении времени раскроя, уменьшении количества перенастроек и стабилизации загрузки оборудования. Все это повышает устойчивость технологического потока. На уровне изделия результат выражается в снижении разброса размеров деталей, уменьшении количества дефектов кромки и повышении визуального качества фасадов и корпусов. Это напрямую влияет на потребительские характеристики продукции. На уровне предприятия модернизация ведет к снижению удельного расхода материалов, уменьшению доли брака и рекламаций, а также к росту конкурентоспособности продукции на рынке. Это происходит за счет более предсказуемых издержек и стабильного качества. Наконец, на уровне персонала отмечаются рост квалификации операторов, снижение физической нагрузки и улучшение условий труда. Все это дополнительно поддерживает устойчивость производственной системы и снижает риски, связанные с человеческим фактором.
Форматно-раскроечные станки являются ключевым элементом технологической цепочки производства корпусной мебели. Они обеспечивают высокоточную и экономичную работу с плитными материалами. Совместное применение современного станочного парка, специализированного программного обеспечения для расчета карт раскроя и регламентов технического обслуживания позволяет системно снижать уровень отходов, повышать качество продукции и улучшать экономические показатели мебельного предприятия.
