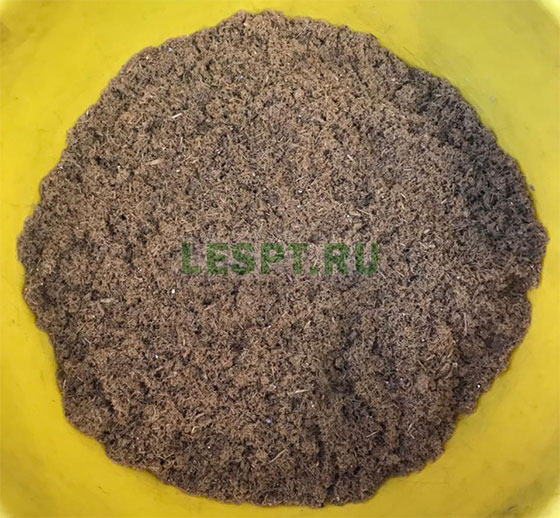

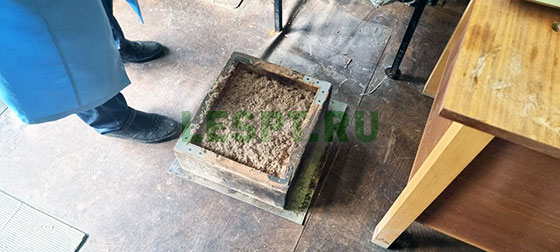

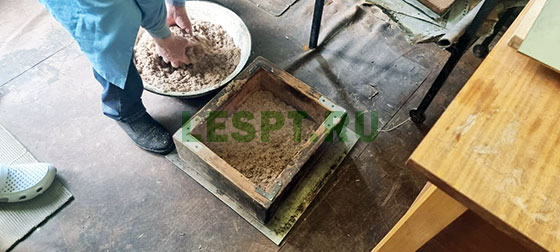

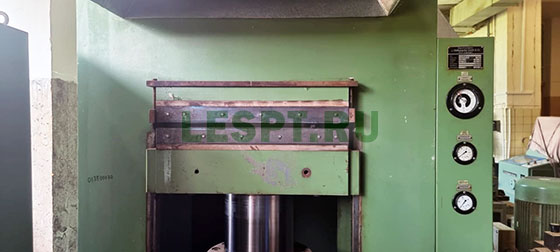

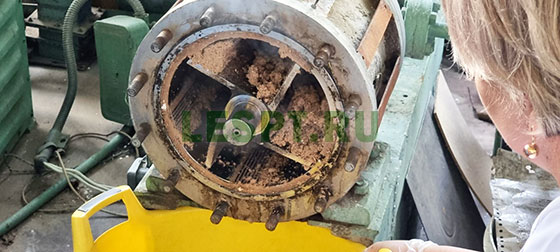

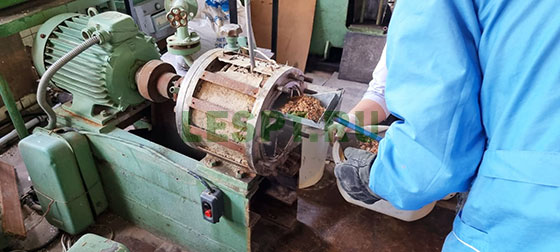

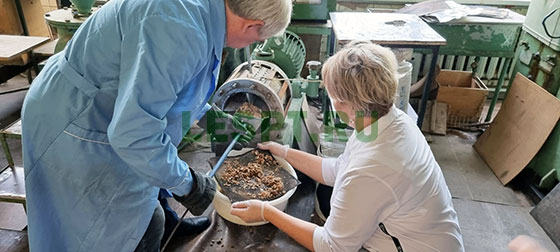

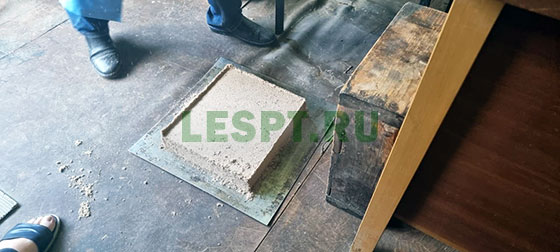

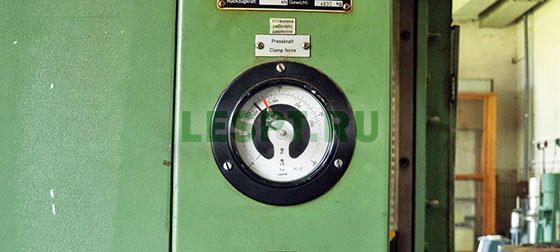

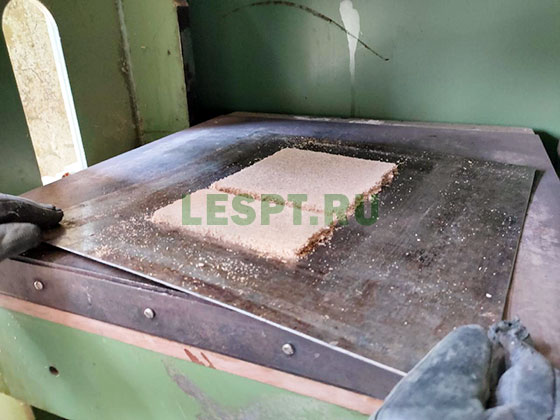

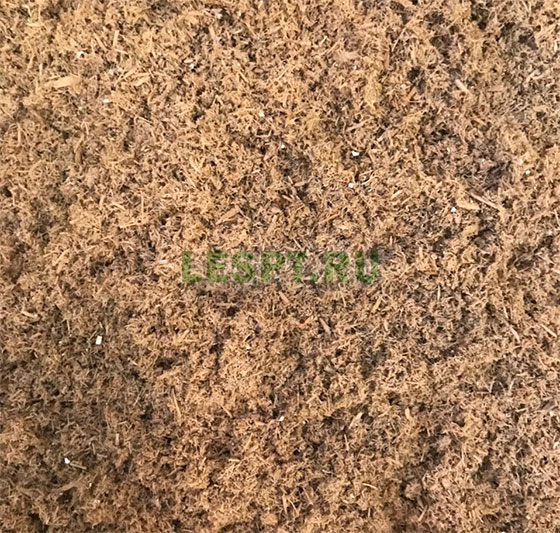

В стенах нашей лаборатории совместно со специалистами кафедры древесных плит и пластиков Мытищинского филиала МГТУ им. Н.Э. Баумана были получены моноструктурные волокнистые плиты средней плотности, изготовленные сухим способом по ГОСТ 32274-2013 из дробленных отходов ламинированных ДСтП. Результаты получились более чем удовлетворительные. При себестоимости экспериментальной плиты дешевле на 70% в сравнении с себестоимостью МДФ плиты, полученной из древесины, необходимые физико – механические свойства произведенных образцов конкурентноспособны.
Сравнительные характеристики МДФ (Физико-механические показатели плиты древесные моноструктурные волокнистые шлифованные средней плотности общего назначения (ПМВ), изготовляемые сухим способом по ГОСТ 32274-2013), ДСтП и экспериментального образца, изготовленного из измельченных отходов ламинированных ДСтП.
|
Наименование показателя |
Норма для плит ПМВ ГОСТ 32274-2013 |
Норма для ДСтП ГОСТ 10632-2014 |
Эксперимен- тальный образец |
|
|
Марка Р1 |
Марка Р2 |
|||
|
1 Влажность, % |
4-11 |
5-12 |
8 |
|
|
2 Плотность, кг/м3 |
600-800 |
550-820 |
750 |
|
|
3 Разбухание по толщине за 24 ч для толщины, %, не более: |
Не нормируется |
|
||
|
от 1,8 до 2,5 включ. |
50 |
|
||
|
св. 2,5 " 4,0 " |
50 |
|
||
|
" 4,0 " 6,0 " |
30 |
|
||
|
" 6,0 " 9,0 " |
17 |
15 |
||
|
" 9,0 " 12,0 " |
15 |
|
||
|
" 12,0 " 19,0 " |
12 |
|
||
|
" 19,0 " 30,0 " |
10 |
|
||
|
" 30,0 " 45,0 " |
8 |
|
||
|
" 45,0 |
6 |
|
||
|
4 Предел прочности при изгибе, МПа, для толщины, мм, не менее: |
|
|
|
|
|
от 1,8 до 2,5 включ. |
23 |
|
|
|
|
св. 2,5 " 4,0 " |
23 |
|
|
|
|
" 4,0 " 6,0 " |
23 |
|
|
|
|
" 6,0 " 9,0 " |
23 |
10,5 |
11 |
8 |
|
" 9,0 " 12,0 " |
22 |
|
|
|
|
" 12,0 " 19,0 " |
20 |
10,0 |
11 |
|
|
" 19,0 " 30,0 " |
18 |
|
|
|
|
" 30,0 " 45,0 " |
17 |
|
|
|
|
" 45,0 |
15 |
|
|
|
|

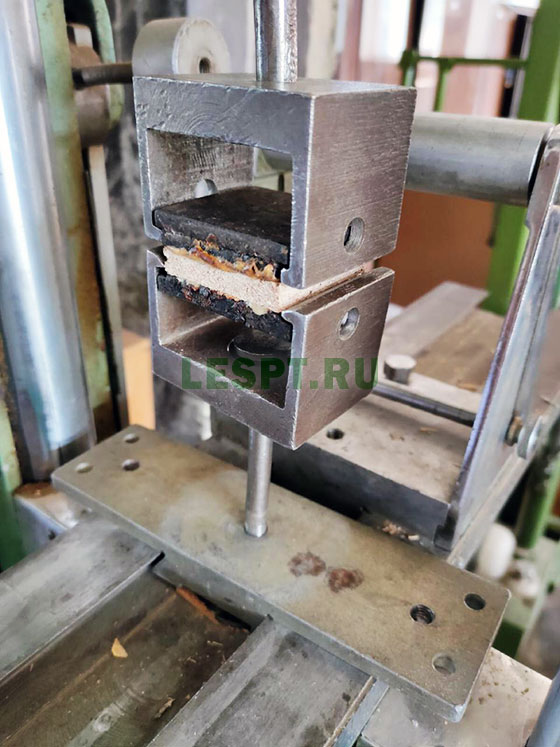

6 Предел прочности при растяжении перпендикулярно к пласти плиты, МПа, для толщины, мм, не менее: |
|
|
|
|
|
от 1,8 до 2,5 включ. |
0,65 |
|
|
|
|
св. 2,5 " 4,0 " |
0,65 |
|
|
|
|
" 4,0 " 6,0 " |
0,65 |
|
|
|
|
" 6,0 " 9,0 " |
0,65 |
0,28 |
0,4 |
0,82 |
|
" 9,0 " 12,0 " |
0,60 |
|
|
|
|
" 12,0 " 19,0 " |
0,55 |
0,24 |
035 |
|
|
" 19,0 " 30,0 " |
0,55 |
|
|
|
|
" 30,0 " 45,0 " |
0,50 |
|
|
|
|
" 45,0 |
0,50 |
|
|
|
