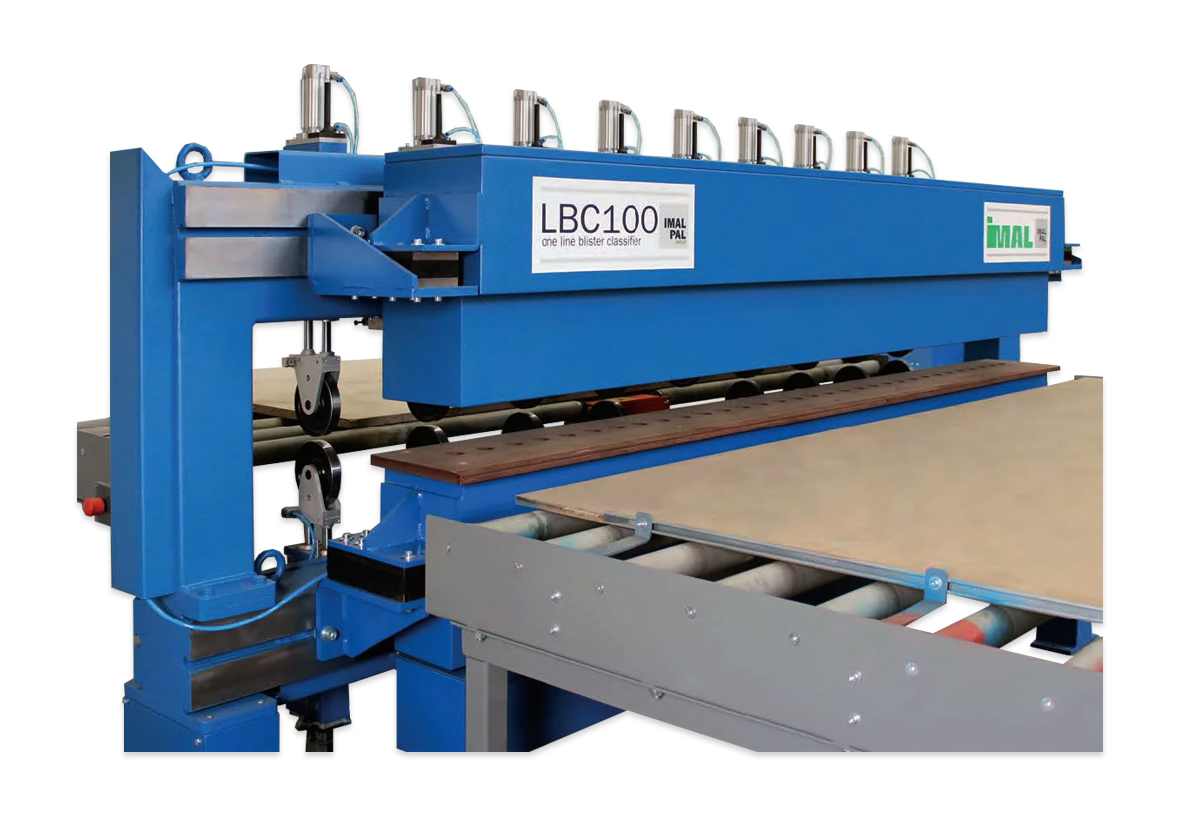

Дефектоскоп плит мод. IMAL LBC100 5,5'

Дефектоскоп LBC100 служит для определения непроклеенных участков, расслоений, вздутий, трещин и других внутренних дефектов плит любого типа (ДСП, МДФ или ОСБ)
В отличие от предыдущего поколения дефектоскопов, у которых расстояние между контрольно-измерительными каналами колеблется в интревале 150 - 250 мм, в зависимости от их (ограниченного) количества, в новом дефектоскопе LBC-100, это расстояние между измерительными датчиками снижено до 75 мм, что позволяет анализировать поверхность в три раза больше, по сравнению со стандартным канальным дефектоскопом.
Установка имеет визуализацию с разрешением 66.000 цветовой гаммы и даёт возможность не только с точностью определить местоположение дефекта в плите, но и вовремя отследить ухудшение производственного процесса и внести соответствующие изменения в параметры выпускаемой продукции с целью сокращения количества бракованных плит.

Состав оборудования
Система монтируется на прочной алюминиевой раме, охватывающей транспортный рольганг; поставляется в комплекте с электрооборудованием и пневматической системой. Она может прекрасно комбинироваться с системой IMAL Winthick, с монтажом на той же раме.
Чувствительные датчики обнаружения дефектов (LBC) монтируются на верхней и нижней частях рамы, со стороны выхода плиты. Отсутствие прямого контакта датчиков с плитой, исключает типичные проблемы, вызванные износом материалов.
Автоматическая калибровка системы, а также своевременный контроль и очистка скопившихся загрязнений, гарантируют эффективность и надёжность результатов анализа
Интерфейс оператора
В распоряжении оператора имеются простые команды, фиксирующие характерные параметры технологической линии и отдельных типов производства, которые могут заноситься в архив системы и в последствии быть вызваны для использования.
Визуализация результатов может быть полностью индивидуализированной, имея в распоряжении большое количество графиков 3D. Предусмотрена также и числовая индикация
Указанные параметры сохраняются в базе данных в формате SQL и могут быть выведены на дисплей или на печать в виде отчета с заданными критериями (по дате производства, смене, виду продукции).
Микропроцессор в комплекте с цифровым осциллографом, видимым на дисплее, при необходимости может отображать поочерёдно ультразвуковые сигналы излучателя и приёмника.
В дополнение к этому, программное обеспечение дефектоскопа - простое в использовании и интуитивно понятное для быстрой и непосредственной интерпретации собранных данных, предоставляет подробные диагностические видеоизображения, благодаря которым, оператор может произвести обслуживание установки, либо технические специалисты IMAL, при удалённом доступе, выполнить полную её диагностику.

Связь с системой

Приёмник внутри снабжён микроконтроллером, который с помощью Data Bus передаёт на ЦПУ данные измерений.

Возможно подключение системы к сети с использованием протоколов TCP / IP для Siemens S7 и Allen-Bradley ControlLogix.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

- может монтироваться вместе с толщиномером на одной и той же раме

- разрешение определения дефектов в плите в 3 раза превышает существующий стандартный метод

- простота использования

- ясное и всеобъемлющее программное обеспечение

- оператор предупреждается системой о приближении плиты с дефектами, вследствие чего, может своевременно откорректировать параметры технологического процесса и тем самым снизить появление дефектов в выпускаемой плите, а также сократить кол-во бракованных плит.

- Простота установки на технологическую линию, работающую в непрерывном режиме и / или на участке после раскроя плиты
