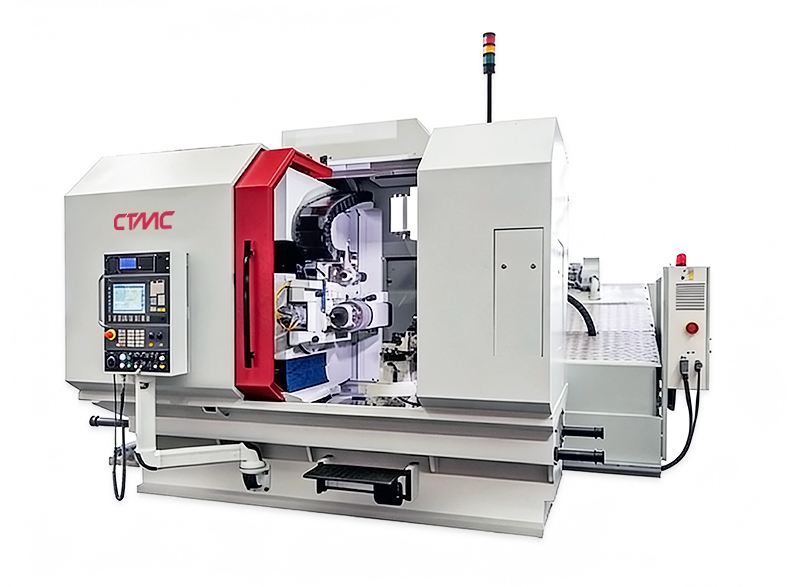

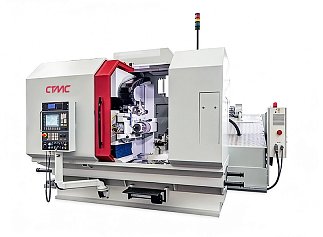

Зубошлифовальный станок с ЧПУ СТМС Y32-36CNC
Зубошлифовальный станок с ЧПУ СТМС Y32-36CNC
Артикул: 13916
Цилиндрические зубчатые колеса
прямозубые, косозубые
Ø заготовки: до 320 (360) мм
Модуль заготовки: до 6(8) мм
прямозубые, косозубые
Ø заготовки: до 320 (360) мм
Модуль заготовки: до 6(8) мм
16 016 949 ₽
189000 у.е.
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
Y32-36CNC |
|
Макс. модуль заготовки (мм) |
6(8) |
|
Макс. диаметр заготовки (мм) |
320 (360 - опция) |
| Макс. ширина зуба заготовки (мм) | 280 |
| Диапазон поворота шлифовальной бабки (°) | ±45 |
| Расстояние от центра шлиф. круга до центра рабочего стола (мм) (ось X) | 90-360 |
| Макс. вертикальное перемещение шлифовального круга (мм) (ось Y) | 250 |
| Расстояние от центра шлиф. круга до поверхности рабочего стола (мм) (ось Z) | 130-450 |
| Расстояние от торцевой поверхности рабочего стола до центра задней колонны (мм) (ось W) | 250-850 |
|
Макс. скорость вращения шлифовального круга (об/мин) (ось B) |
7000 |
| Максимальная скорость рабочего стола (об/мин) (ось C) | 1800 |
| Система ЧПУ | Siemens |
|
Размеры шлифовального круга (мм) (наруж. Ø × внутр. Ø × длина) |
280x115x160 |
| Общая мощность (КВт) | 25 |
| Габариты станка (мм) | 4300x5600x3500 |
| Вес станка (кг) | 10000 |
Зубошлифовальный станок с ЧПУ предназначен для обработки цилиндрических зубчатых валов и дисков, отличающихся твердостью торцов зубьев. Его функционал также распространяется на обработку конических и барабанных зубчатых колес, также имеющих осевую модификацию и передач с измененным профилем зубьев. В основе работы данного оборудования лежит принцип непрерывного шлифования, схожий с методом зубофрезерования. Управление станком осуществляется посредством системы ЧПУ Siemens 840DSL.
 |

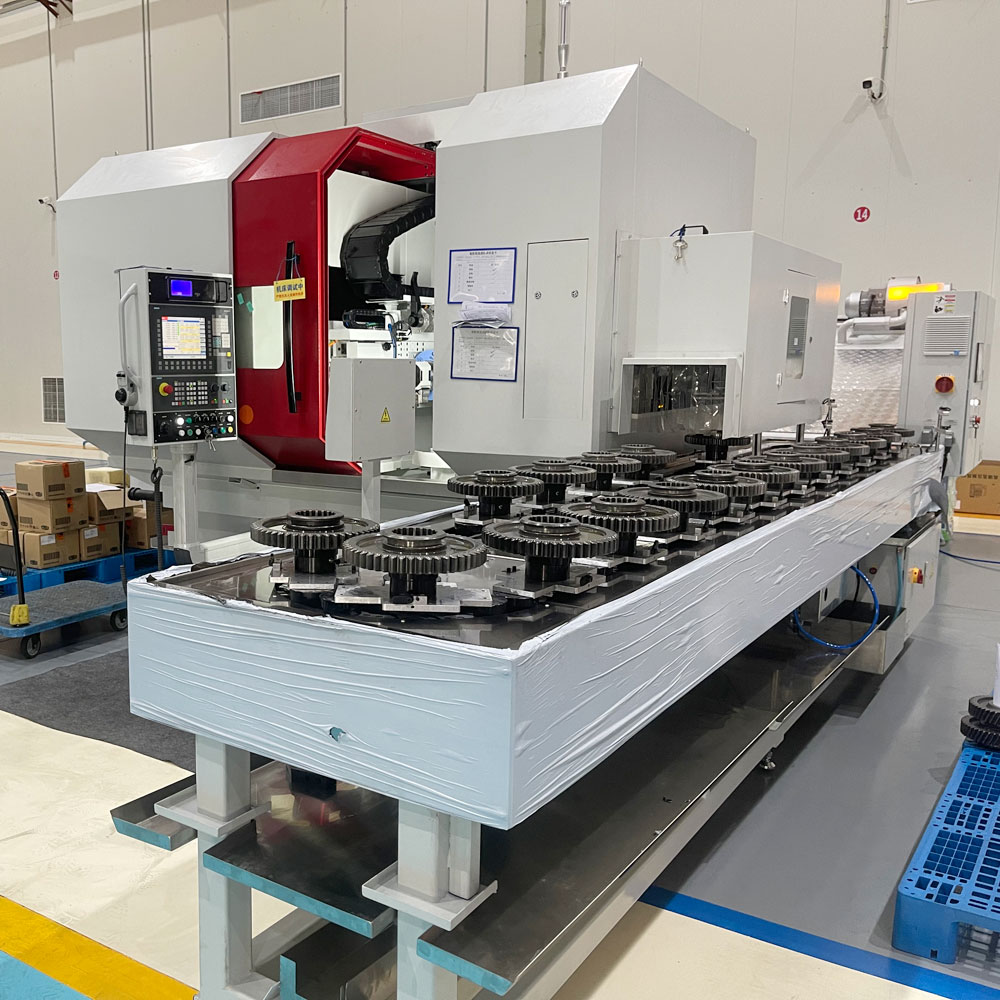

Базовая модель станка оснащена девятью осями с ЧПУ, а в полностью автоматической версии их на три больше (12 осей). В сочетании с автоматической системой загрузки зубошлифовальный станок значительно снижает трудозатраты и повышает общую производительность. |
 |

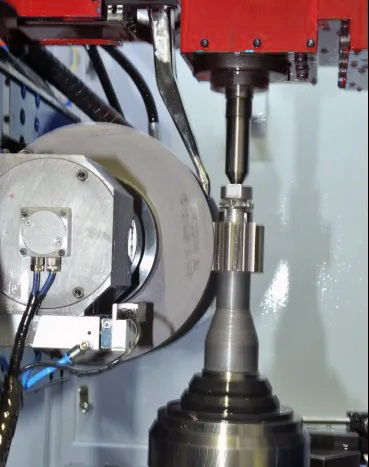

Станок основан на технологии непрерывного шлифования, аналогичной методу зубофрезерования. |
|
Достаточно ввести данные о заготовке, инструменте и параметрах обработки, чтобы начать шлифование. При этом оператор может свободно вносить различные изменения в конструкцию - это снижает требования к квалификации операторов. |

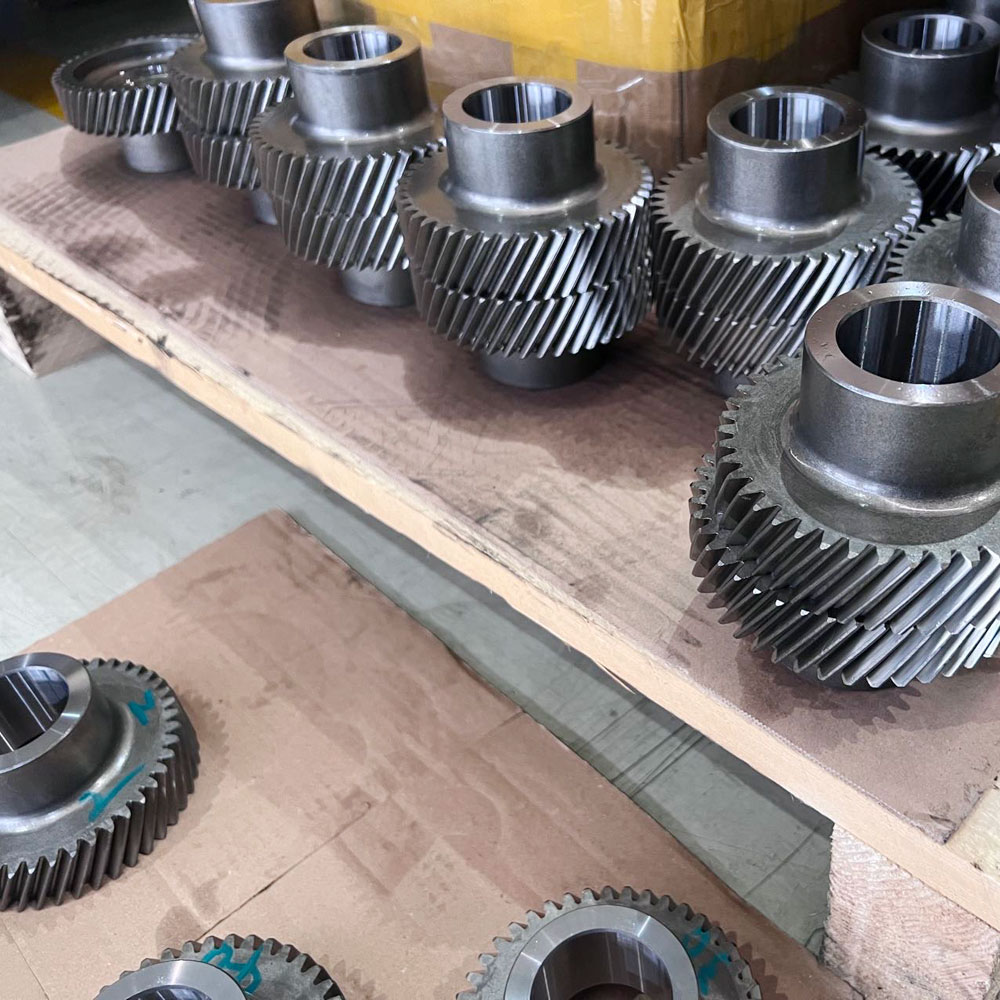

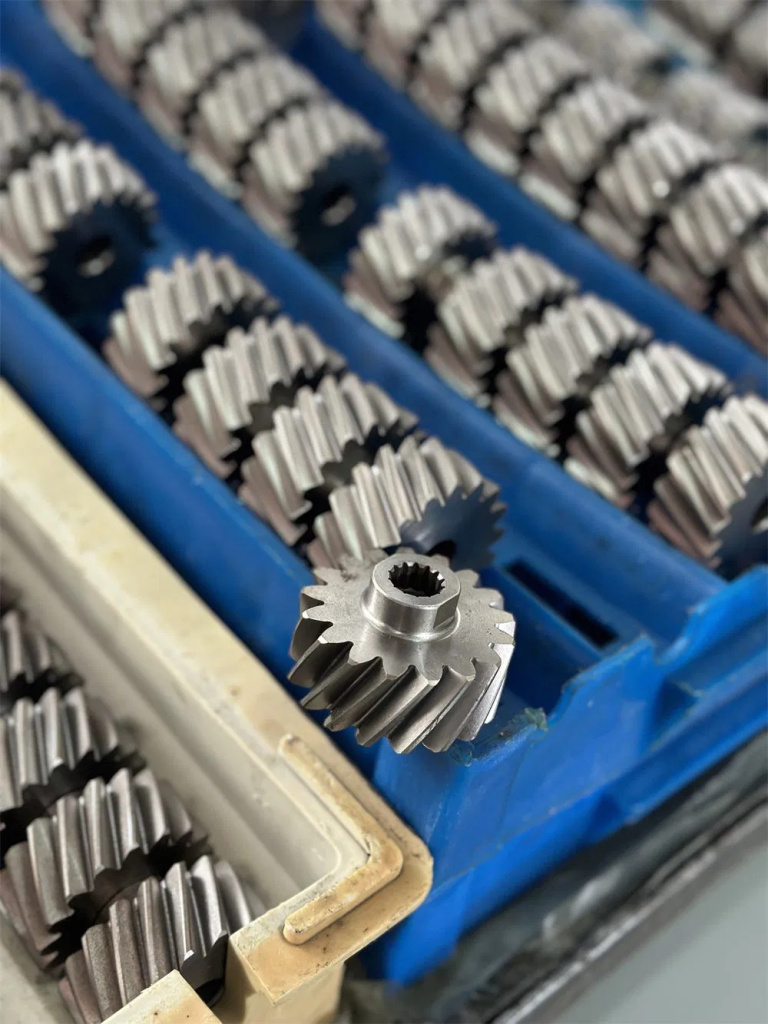

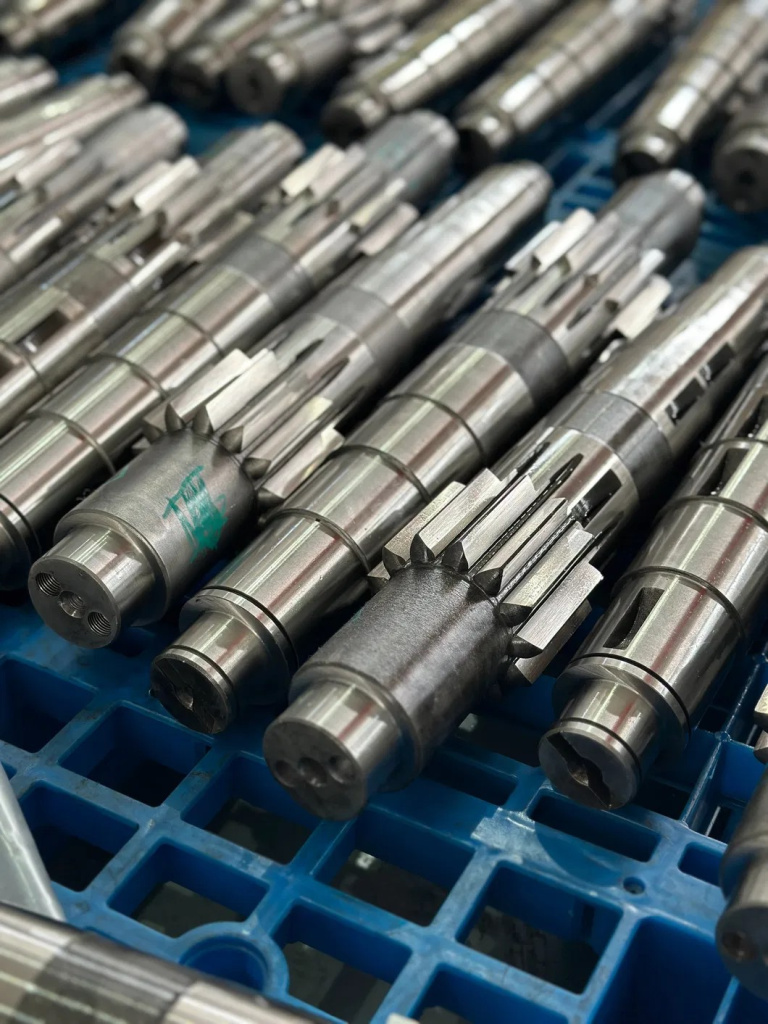

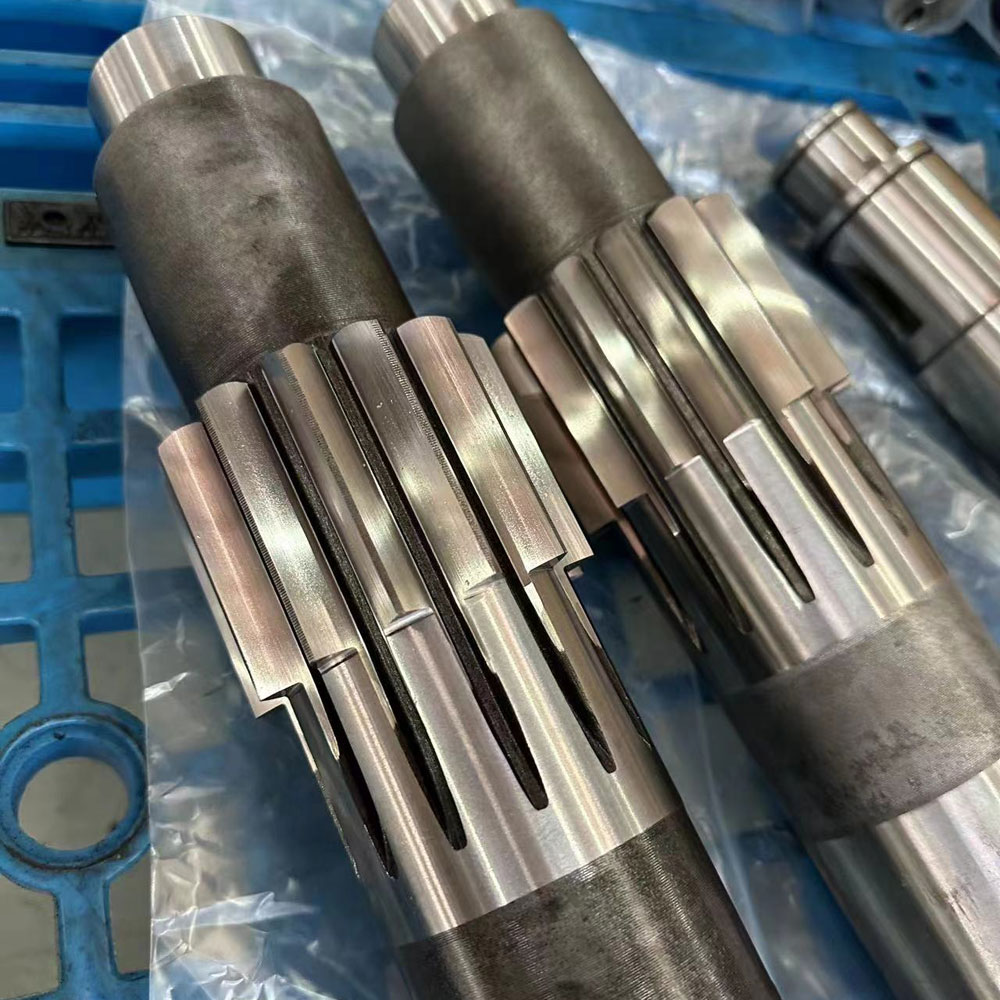

Примеры готовой продукции
|
|
|
|
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
