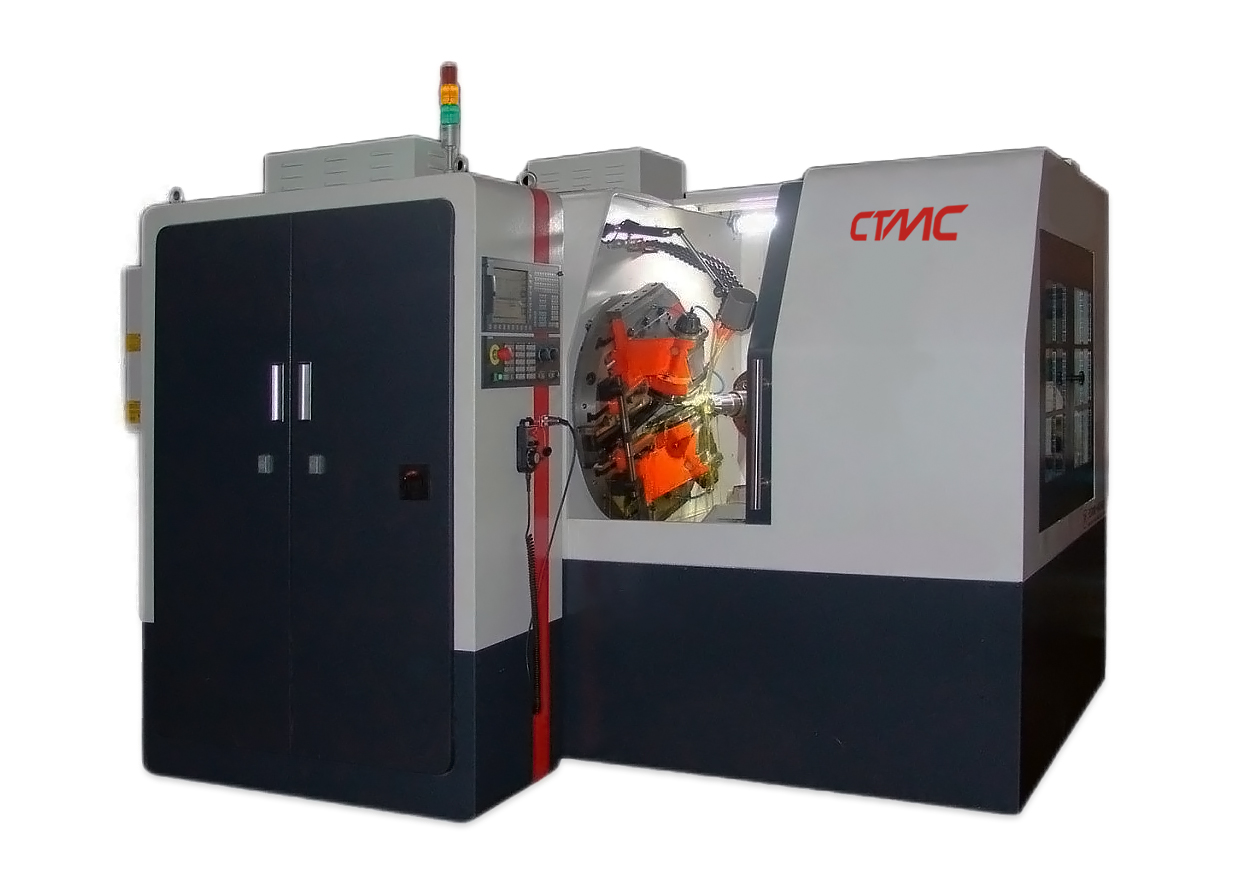

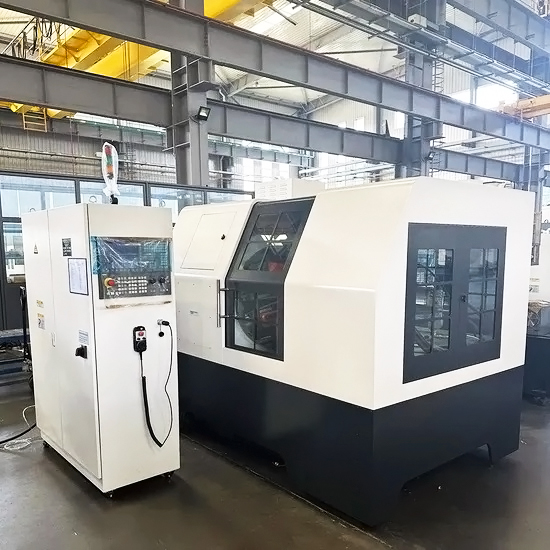

Станок зубофрезерный с ЧПУ CTMC YHM-2730
конических колес
Макс. Ø обработки: 300 мм
Макс. модуль заготовки: 8 мм
- Технические характеристики
- Комплектация
- Видео
- Доставка
|
Модель |
YHM-2730 |
|
Модуль заготовки (мм) |
8 |
|
Макс. диаметр заготовки (мм) |
300 |
| Макс. ширина зуба заготовки (мм) | 40 |
| Количество зубьев заготовки (шт) | 5-150 |
| Система ЧПУ |
SIEMENS |
| Макс. угол регулировки режущей головы (°) | 9 |
| Расстояние от торца шпинделя заготовки до оси фрезерного шпинделя (мм) | 70-390 |
| Время обработки на зуб (с) | 4-69 |
| Скорость резания инструмента (м/мин) | 30-85 |
| Максимальная длина делительного конуса (мм) | 160 |
| Угол наклона (при угле наклона вала 90°) | 5°42′-84°18′ |
| Максимальное передаточное отношение (при угле наклона вала 90°) | 1:10 |
| Диаметр конического отверстия шпинделя заготовки (мм) | 100 |
| Конус отверстия шпинделя заготовки | 1:20 |
| Диаметр режущей фрезы (мм) | 254 |
| Максимальный угол поворота люльки (°) | 30 |
| Мощность главного привода (КВт) | 3,7 |
| Частота вращения шпинделя (об/мин) | 800-1500 |
| Мощность двигателя насоса охлаждения (КВт) | 0,25 |
| Скорость двигателя охлаждающего насоса (об/мин) | 2800 |
| Суммарная мощность (КВт) | 16 |
| Габариты станка (мм) | 2400×1800×1800 |
| Масса станка (кг) | 8000 |

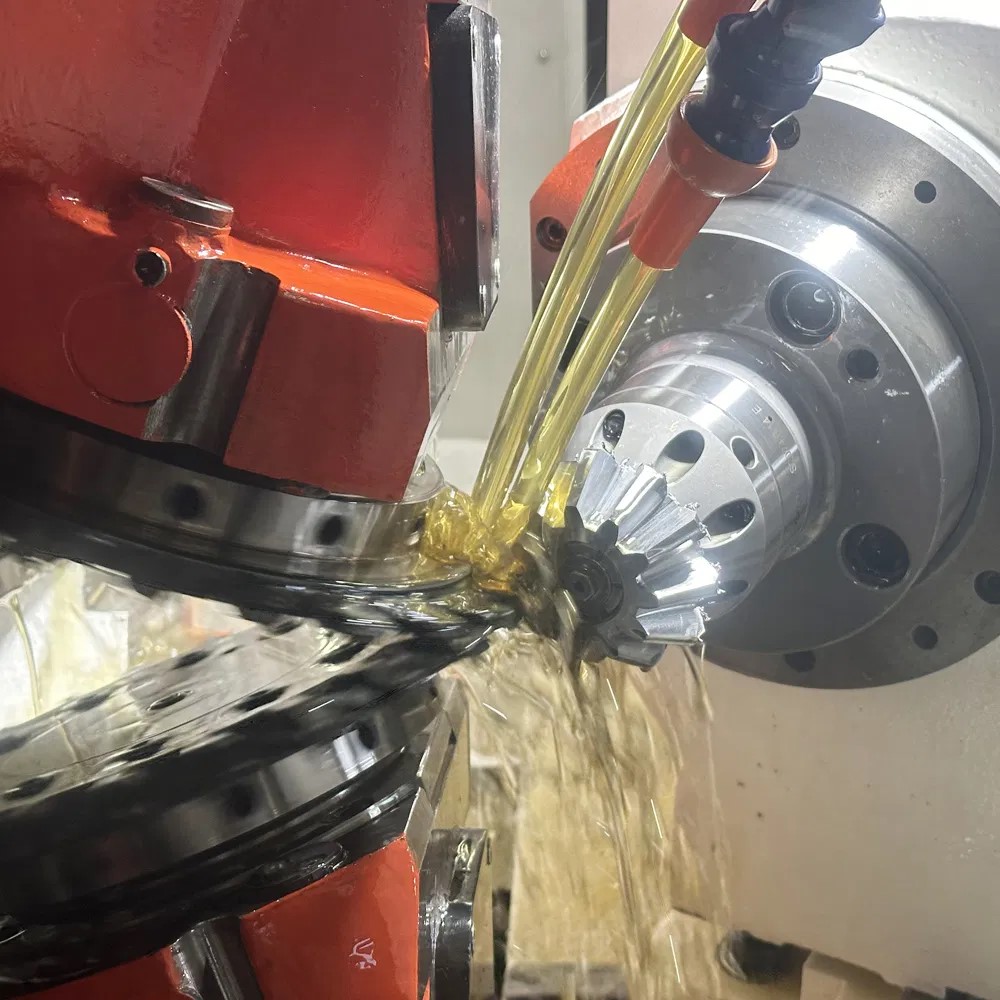

Станок предназначен для нарезания прямозубых конических колес парой фрезерных головок. При использовании этого метода нарезки колес, подобно зубостроганию, станок моделирует зацепление изготавливаемого зубчатого колеса с инструментом. Однако, отличие заключается в том, что вместо пары зубострогальных резцов, зуб инструмента воспроизводится двумя вращающимися фрезами. Это приводит к значительному повышению производительности, поскольку исключается холостой ход инструмента и одновременно обрабатывается большее количество зубьев. Особенностью колес, изготовленных таким способом, является то, что из-за отсутствия подачи вдоль оси зуба, дно впадины получается не плоским, а вогнутым. Точность обработки на станке может достигать 6-го класса по стандарту GB. Настройка инструмента и регулировки фрезы выполняются с помощью электронного маховика MPG.
|

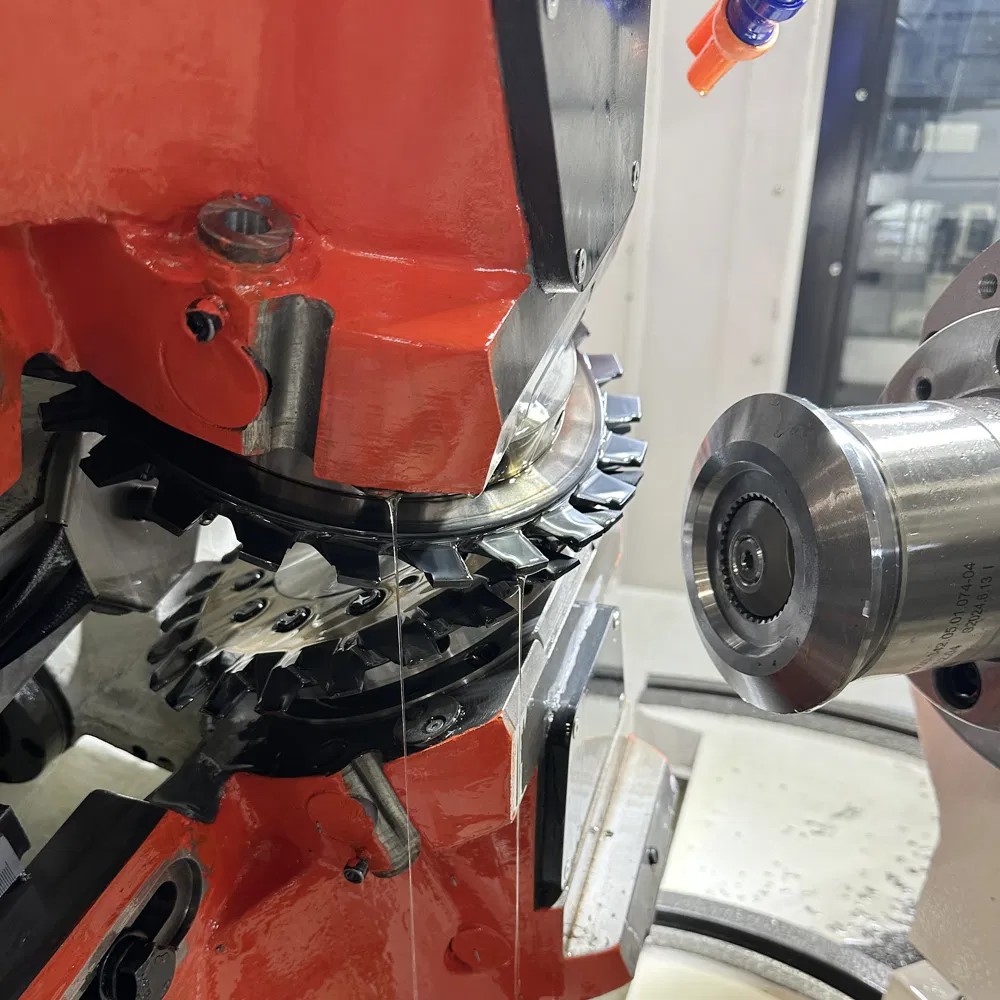

Уникальная конструкция кронштейна со сдвоенной фрезой обеспечивает оптимальное пространство и при этом отвечает требованиям по жесткости. |
|
Бесступенчатое регулирование скорости вращения главного шпинделя осуществляется с помощью серводвигателя. |
![]() |

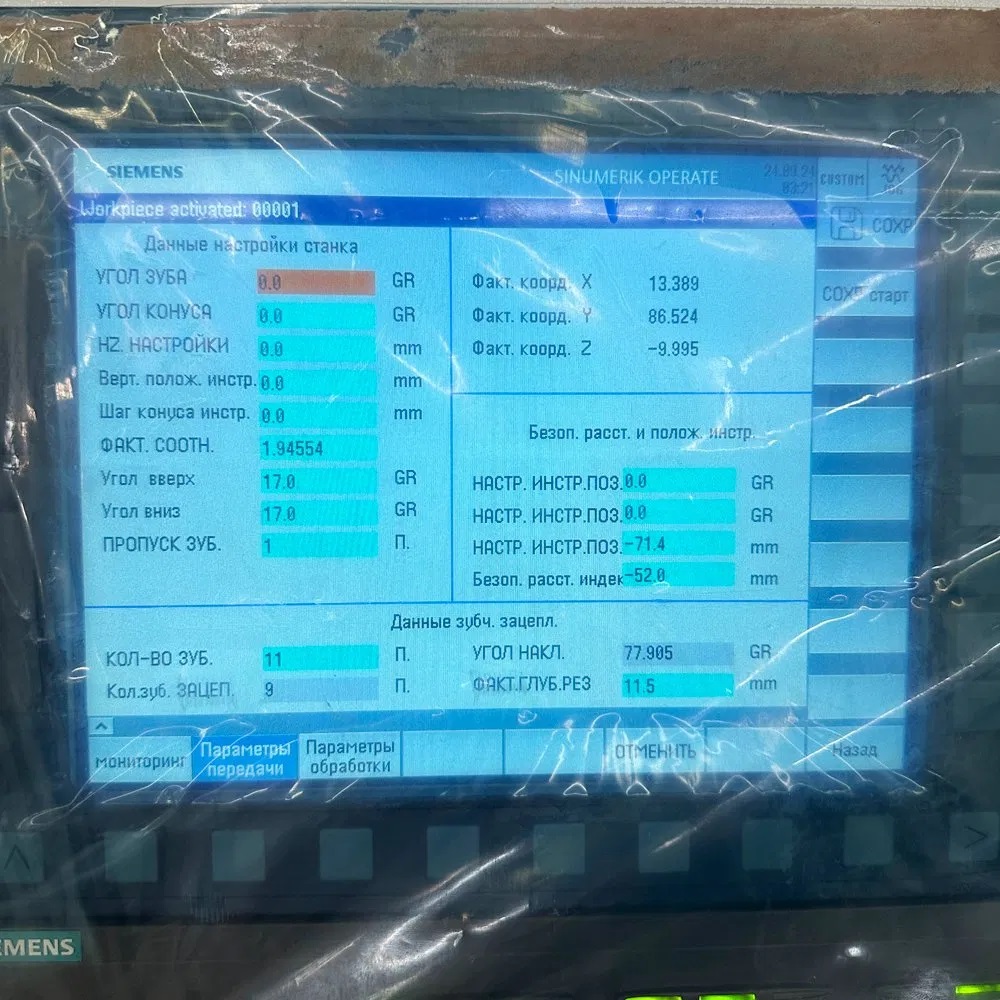

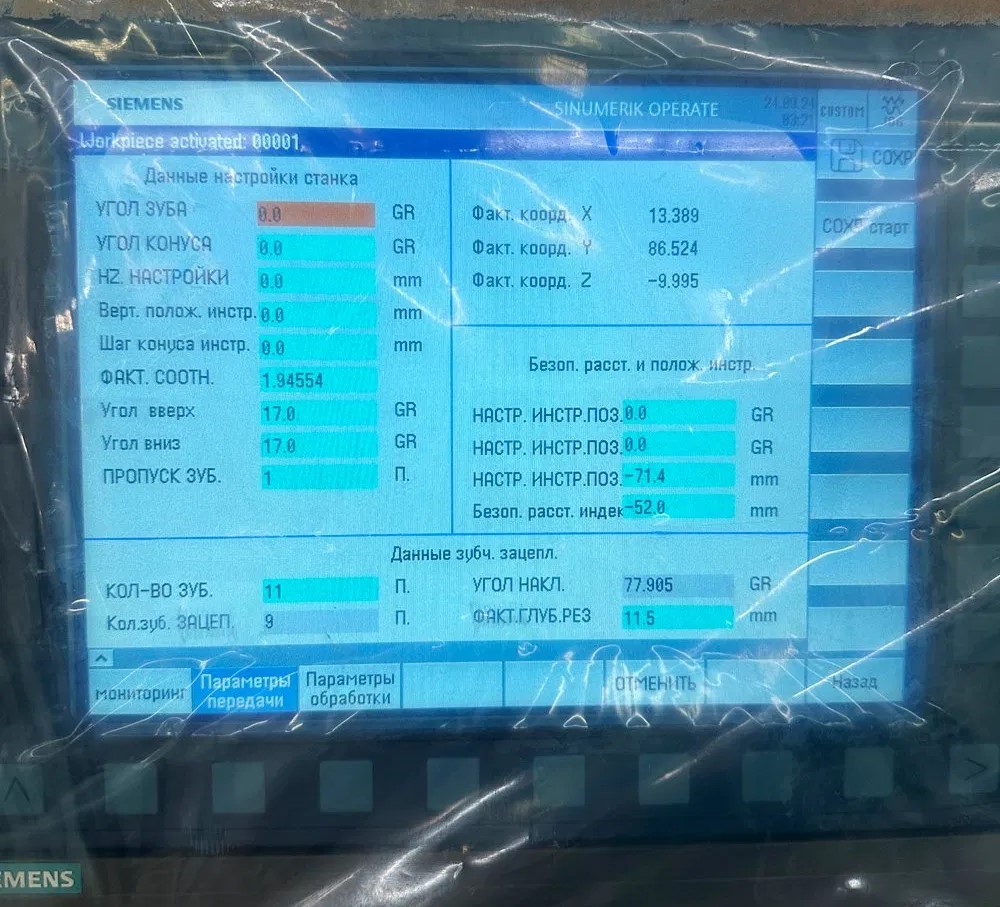

Станок оснащен системой ЧПУ SIEMENS 828D. |

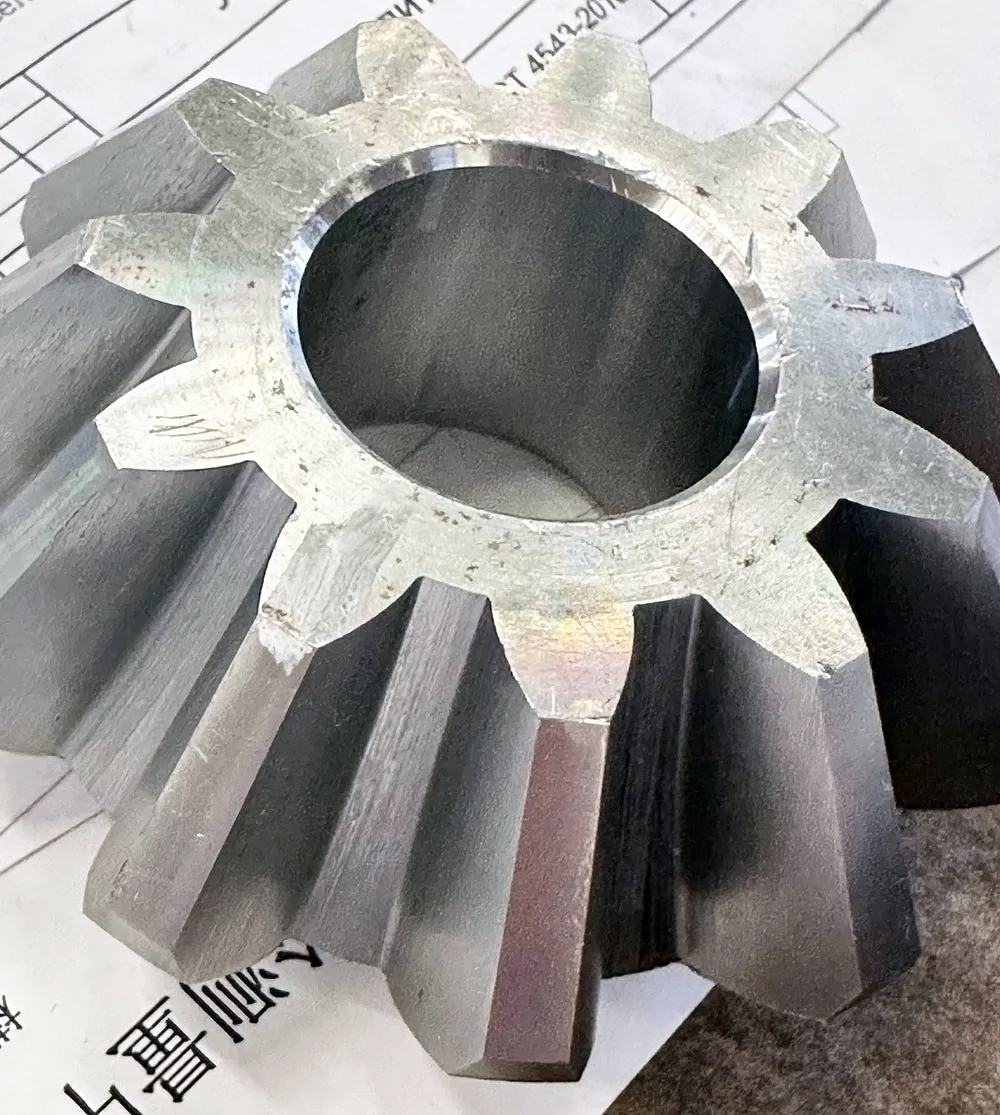

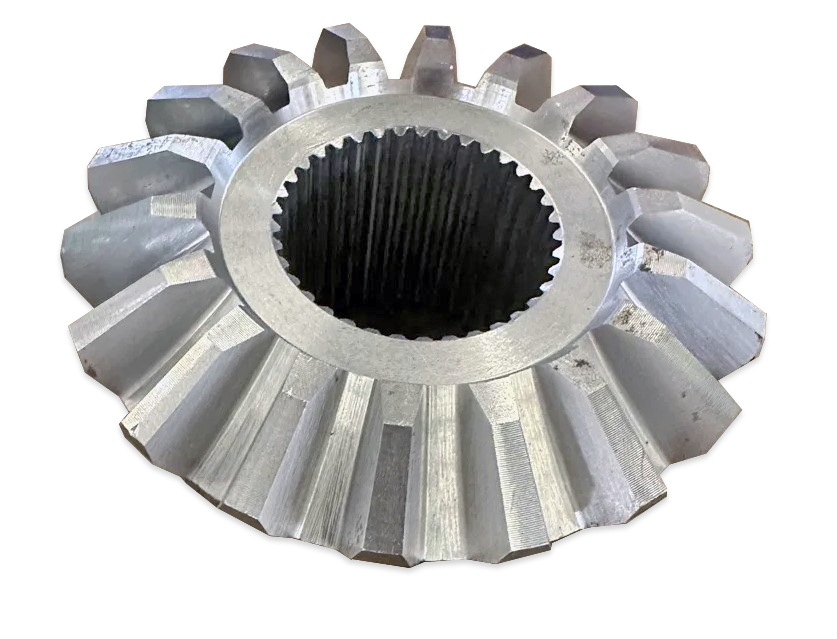

Примеры готовой продукции
|
|
