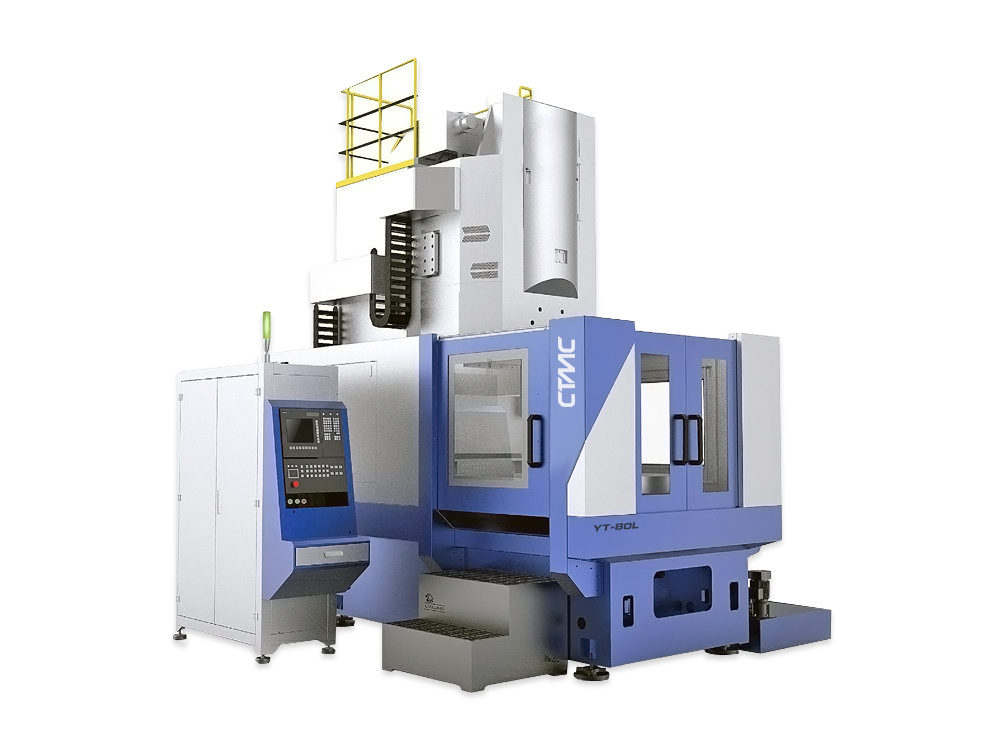

Станок зубодолбежный с ЧПУ CTMC YT-80L
и косозубые
Внешний Ø детали: 800 мм
Макс. модуль: 12 мм
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
YT-80L |
|
|
Макс . внешний диаметр обрабатываемой детали (мм) |
800 |
|
| Макс . внутренний диаметр обрабатываемой детали (мм) |
1100 |
|
|
Максимальный модуль (мм) |
12 |
|
|
Макс. обрабатываемая ширина зубчатого колеса (мм) |
280 |
|
|
Максимальная длина хода долбежного узла (мм) |
300 |
|
|
Диапазон двойных ходов (ход/мин) |
10-300 |
|
|
Диаметр шпинделя (мм) |
120 |
|
|
Расстояние от поверхности крепления долбежного инструмента до рабочего стола (мм) |
275-625 |
|
|
Расстояние от оси инструмента до оси рабочего стола (мм) |
0-700 |
|
|
Диаметр рабочего стола (мм) |
1000 |
|
|
Отверстие рабочего стола (мм) |
280 |
|
|
Скорость радиальной подачи (мм/ход) |
0-0,2 |
|
| Круговая подача (мм/ход) |
0-5 |
|
| Суммарная мощность (КВт) |
52 |
|
|
Габаритные размеры (мм) |
3500x1400x4200 |
|
| Масса станка (кг) |
21000 |
|
Высокопроизводительный 6-ти осевой зубодолбёжный станок, в котором ось вращения инструмента и ось вращения заготовки приводятся в движение прецизионными коническими зубчатыми передачами с переменным шагом. Он широко используется при изготовлении специальных профилей зубьев цилиндрических шестерен, косозубых цилиндрических шестерен, шестерен с внутренним зацеплением. Фреза станка совершает возвратно-поступательное линейное движение вверх и вниз, а радиальная подача: регулирует глубину формообразования внутренних и внешних зубчатых колёс, обеспечивая резание на полную глубину зуба за несколько проходов. Станок зубодолбежный идеально подходит для автомобильной и аэрокосмической отраслей. Он обеспечивает высокую скорость хода до 1500 ходов в минуту, сокращая время цикла при сохранении жестких допусков. Встроенные автоматические устройства смены инструмента и удобные интерфейсы оптимизируют рабочий процесс и сокращают время простоя. Высокоскоростной зубодолбежный станок с ЧПУ, совместимый с различными материалами, включая легированную сталь и закаленные металлы, станет вашим надежным помощником в сложном и крупносерийном производстве. На станке установлена система ЧПУ SIEMENS 828D или FANUC 0i-MF Plus по желанию клиента.

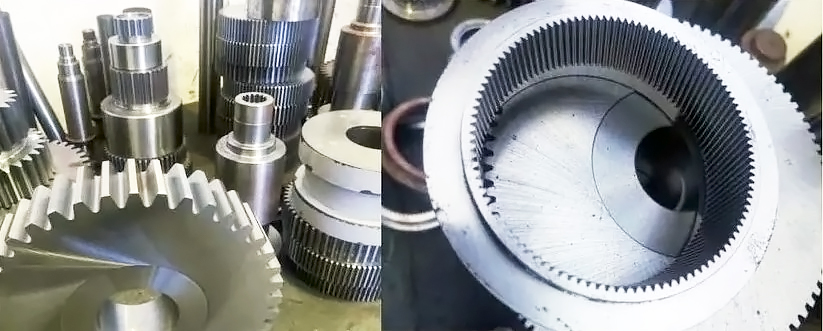

Примеры готовой продукции
