8 (800) 775 27 18Установка дисковой резки «HEYAN» серии «DS» спроектированы для высокоточной прецизионной обработки (резки) при единичном, серийном и массовом производстве.
|
DS623 |
DS616 |
DS613 |
|
|
Конфигурация |
|||
|
Размер заготовки (мм) |
φ160 150 |
φ160 150 |
φ160 150 |
|
Глубина резания (мм) |
≤4 или индивидуальный |
≤4 или индивидуальный |
≤4 или индивидуальный |
|
Шпиндель |
|||
|
Скорость вращения (об/мин) |
10000-50000 |
10000-50000 |
10000-50000 |
|
Номинальная мощность (кВт) |
1.5/1.8/2.4 |
1.5/1.8/2.4 |
1.5/1.8/2.4 |
|
Ось X |
|||
|
Диапазон резки (мм) |
170 |
170 |
170 |
|
Скорость передачи (мм/с) |
0.1-500 |
0.1-400 |
0.1-400 |
|
Ось Y |
|||
|
Диапазон резки (мм) |
170 |
170 |
170 |
|
Разрешение движения (мм) |
0,0001 |
0,0001 |
0,0001 |
|
Точность позиционирования (мм) |
≤0,002/5 |
≤0,003/5 |
≤0,003/5 |
|
Точность позиционирования в полном диапазоне (мм) |
≤0,003 /170 |
≤0,005 /170 |
≤0,005 /170 |
|
Ось Z |
|||
|
Максимальный ход (мм) |
30 |
30 |
30 |
|
Максимальный внешний диаметр лезвия (мм) |
Φ58 |
Φ58 |
Φ58 |
|
Разрешение движения |
0,0001 |
0,0001 |
0,0001 |
|
Повторяемость (мм) |
0,001 |
0,001 |
0,001 |
|
Ось Θ |
|||
|
Диапазон вращения (градусы) |
380 |
380 |
380 |
|
Спецификация |
|||
|
Мощность (кВт) |
3.0 (Однофазный, переменный ток 220 В) |
3.0 (Однофазный, переменный ток 220 В) |
3.0 (Однофазный, переменный ток 220 В) |
|
Давление воздуха (МПа л/мин) |
Максимальное потребление 0,6~0,8 220 |
Максимальное потребление 0,6~0,8 220 |
Максимальное потребление 0,6~0,8 220 |
|
Охлаждающая жидкость для колес (МПа л/мин) |
0,2~0,4 Максимальное потребление 4 |
0,2~0,4 Максимальное потребление 4 |
0,2~0,4 Максимальное потребление 4 |
|
Охлаждающая жидкость для шпинделя (МПа л/мин) |
Максимальное потребление: 0,2~0,4 1,5 |
Максимальное потребление: 0,2~0,4 1,5 |
Максимальное потребление: 0,2~0,4 1,5 |
|
Воздуховод (м3/мин) |
1.5 |
1.5 |
1.5 |
|
Габариты (Ш*Г*В) мм |
580*910*1650 |
580*910*1650 |
665*850*1650 |
|
Вес (кг) |
500 |
500 |
500 |
|
НАИМЕНОВАНИЕ |
DS-613 |
DS-616 |
DS-623 |
|
Диаметр стола |
6’’ (150 мм) |
6’’ (150 мм) |
6’’ (150 мм) |
|
Глубина канавки |
< 4 мм, программируемая |
||
|
Скорость вращения шпинделя, об/мин |
3000-40000 |
5000-50000 |
5000-50000 |
|
Мощность шпинделя, кВт |
1,25 |
1,5 |
1,5 |
|
Запас хода XY, мм |
250x170 |
250x170 |
250x170 |
|
Диаметр диска, мм (максимально) |
58 |
58 |
58 |
|
Угол вращения стола |
380° |
380° |
380° |
|
Бесконтактные датчики |
недоступно |
опционально |
включены |
|
Распознавание формы |
недоступно |
недоступно |
опционально |
|
Габаритные размеры установки, мм |
580x910x1650 |
580x910x1650 |
580x910x1650 |
|
Вес, кг |
500 |
500 |
500 |
ОПИСАНИЕ И НАЗНАЧЕНИЕ
Установка дисковой резки «HEYAN» серии «DS-6» применяться как при мелкосерийном, так и в среднесерийном и крупносерийном производстве. Установки серии «DS-6» оснащены 1,25 или 1,5 кВт шпинделем в зависимости от комплектации и технологический требований

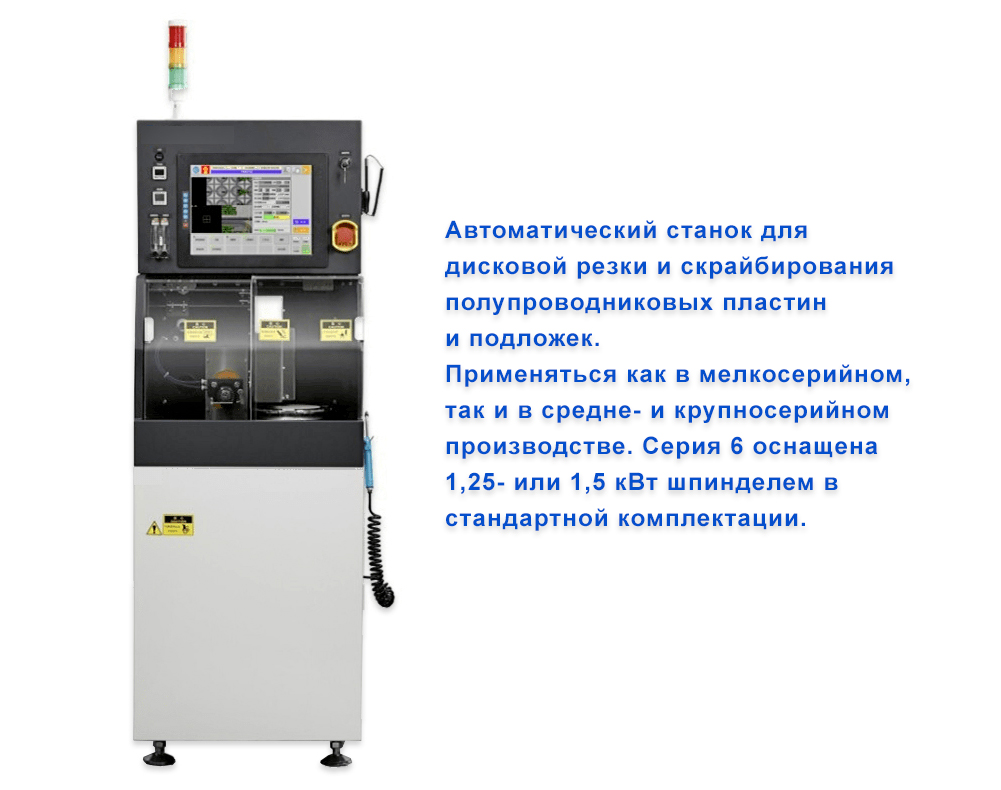

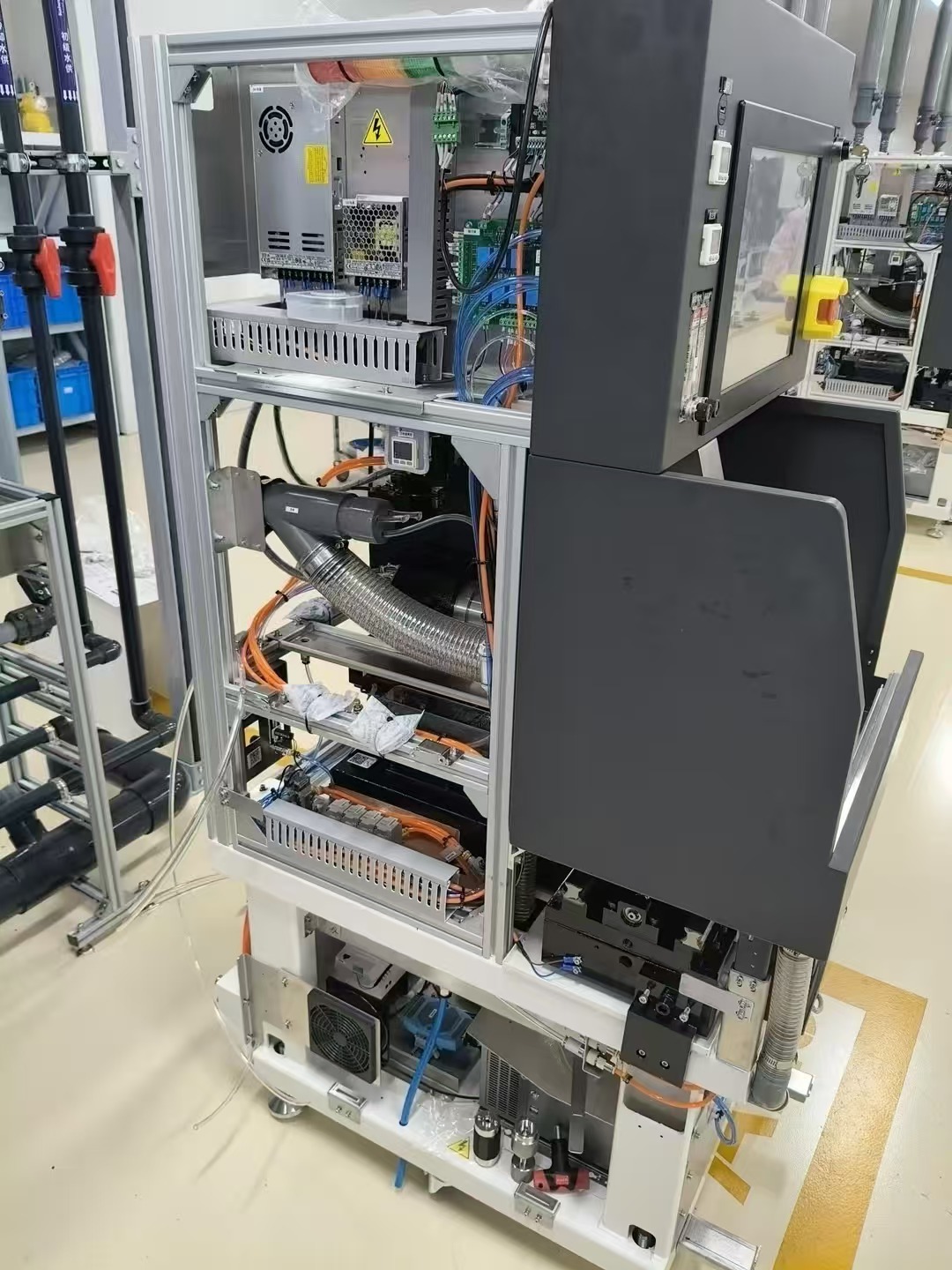

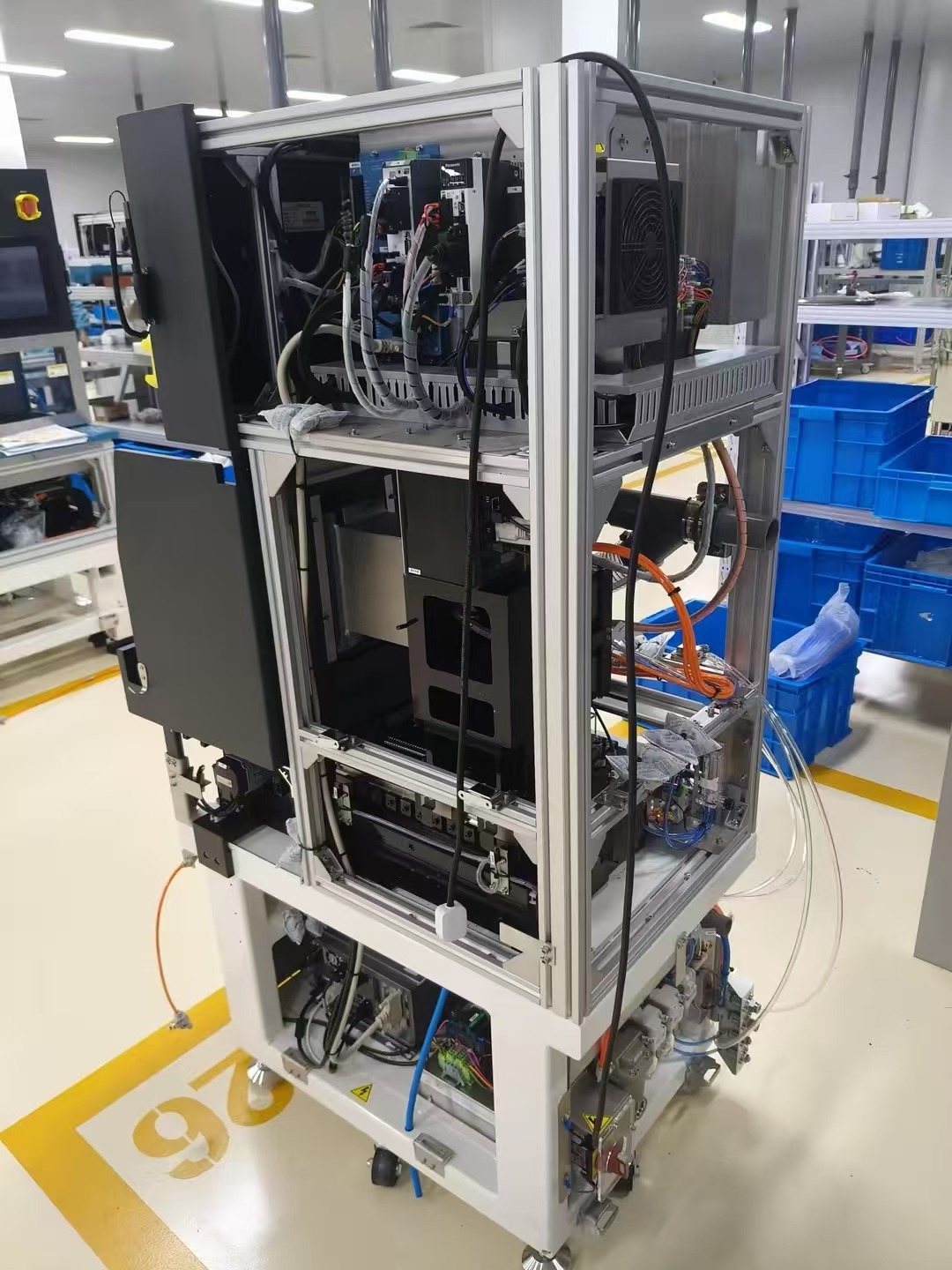

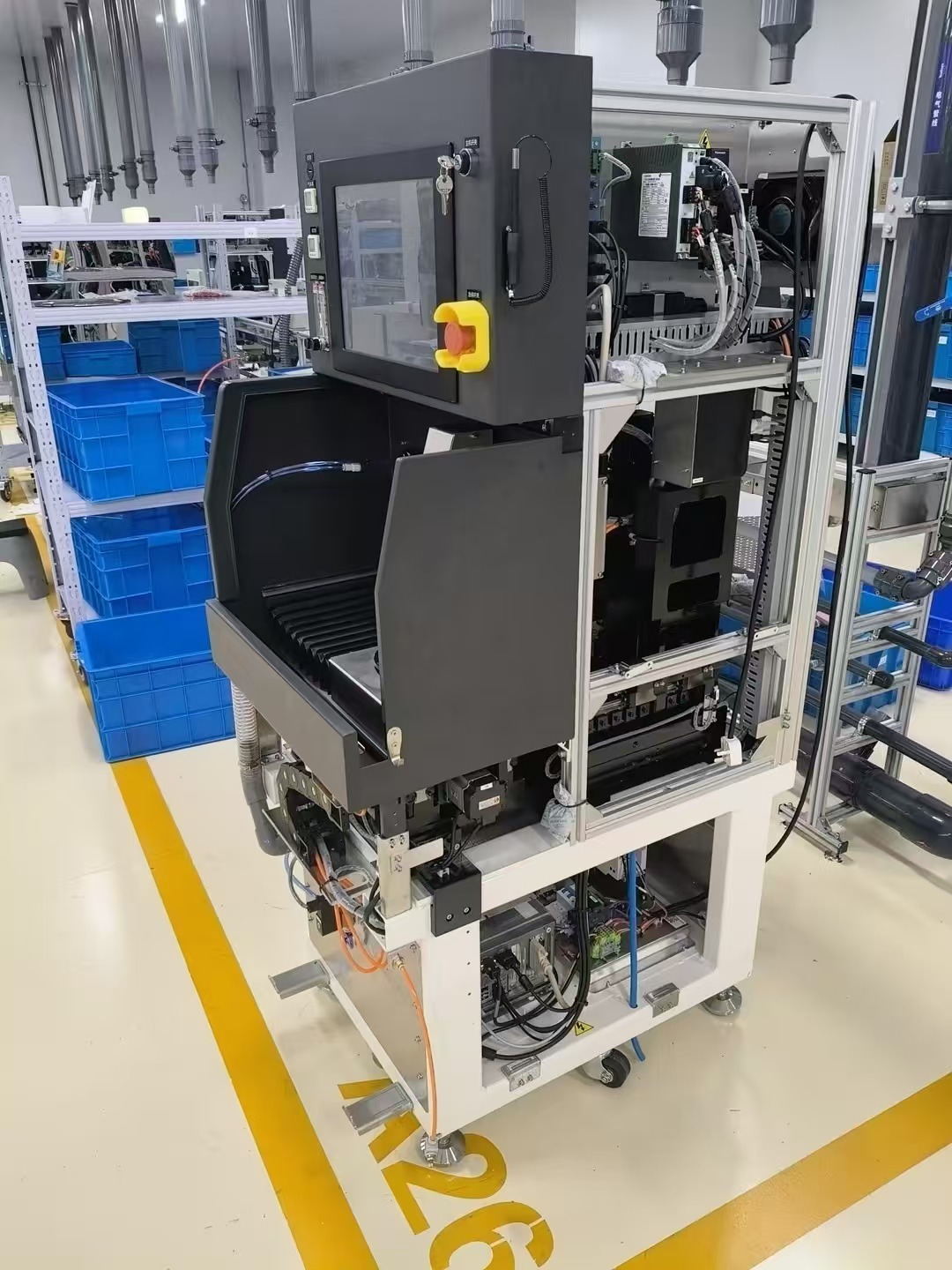

Установка дисковой резки «HEYAN» серии «DS-6» - это автоматические машины со столом 6” для дисковой резки полупроводниковых пластин и (оснований) подложек.
Функция идентификации формы заготовки позволяет точно определять контур обрабатываемой заготовки любой формы (в т.ч. неправильной), а также может резать по форме контура, уменьшить холостой ход резки и, в конечном итоге, повысить производительность.
Программное обеспечение позволяет отслеживать нагрузку на шпиндель, проверять качество реза, определять поломку диска, выполнять коррекцию линии реза. Мониторинг износа диска и корректировка высоты проводятся в постоянном режиме бесконтактным методом.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
Установка дисковой резки «HEYAN» серии «DS» спроектированы для высокоточной прецизионной обработки (резки) при единичном, серийном и массовом производстве.
|
ОСНОВНЫЕ ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА СИСТЕМЫ: ■ автоматическая фокусировка ■ функция идентификации формы заготовки ■ автоматическое выравнивание заготовки ■ бесконтактные датчики износа диска (non-contact sensor — NCS) ■ контроль нагрузки шпинделя ■ работа с мультизаготовками ■ функция проверки реза ■ функция обнаружения поломки лезвия (blade broken detector — BBD) |
ОБЛАСТЬ ПРИМЕНЕНИЯ МАТЕРИАЛЫ, ПОДХОДЯЩИЕ ДЛЯ ПРЕЦИЗИОННОЙ РЕЗКИ
СОПУТСТВУЮЩЕЕ ОБОРУДОВАНИЕ
|
НАИМЕНОВАНИЕ ОБОРУДОВАНИЯ |
ЦЕНА с НДС, в у.е. |
|

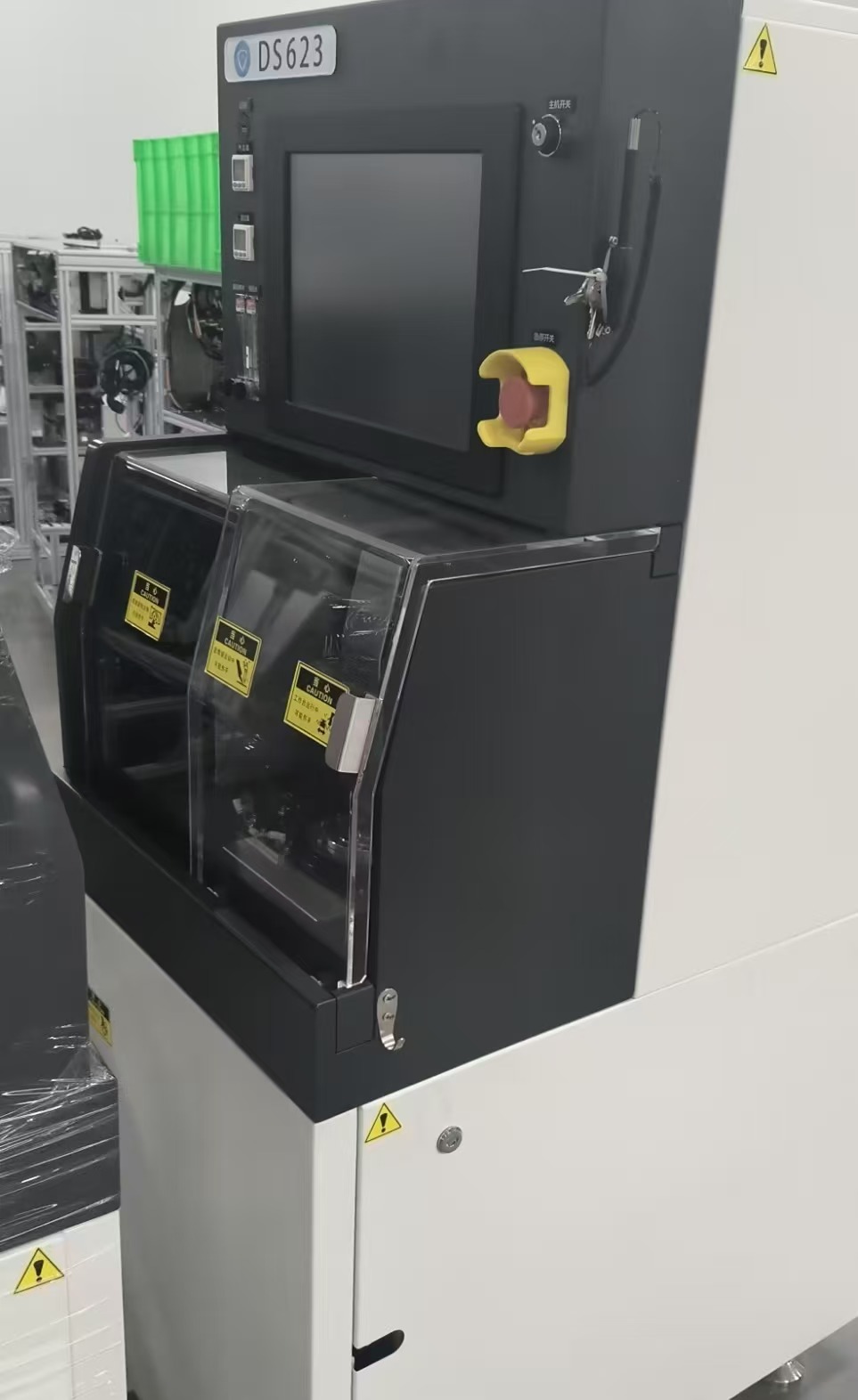

УСТАНОВКА ДИСКОВОЙ РЕЗКИ «HEYAN» модели «DS-623» Стандартная комплектация: • Система управления • Система проверки реза • Видеокамера с цветным изображением • Автофокус • Металлический вакуумный стол с керамической вставкой для пластин на рамках • Шпиндель 2.4 кВт @60000 об/мин • Программирование и управление с сенсорного экрана • Воздушный пистолет для обдува Дополнительная комплектация: • Бесконтактный модуль проверки износа режущего диска (NCS) • Бесконтактный модуль контроля повреждения диска (BBD) • Чиллер для охлаждения шпинделя • Модуль правки режущих дисков • Защита при временном прекращении подачи напряжения • Набор фланцев • Диск алмазный на металлической связке 5 шт. • Диск алмазный на полимерной связке 5 шт. • Набор инструмента для замены режущих дисков • Комплект ЗИП |
по запросу |
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
