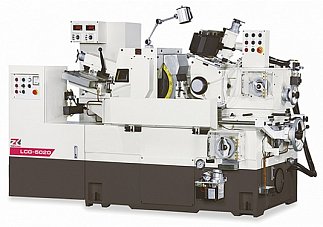

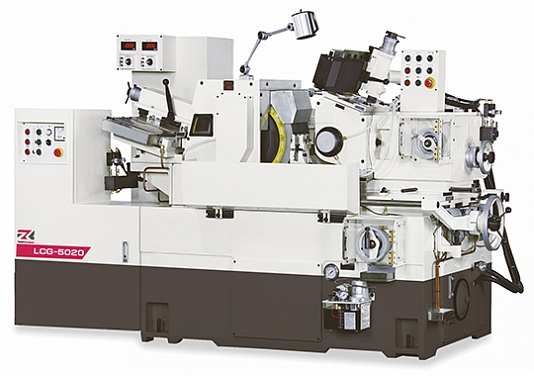

Бесцентрошлифовальные станки по металлу LCG-5020, LCG-5025
Обороты шпин. вед. круга: 10-300 об/мин
Мин. подача круга: 0,001 мм
∠ поворота вед. круга: ± 5°
Без ЧПУ
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
LCG-5020 |
LCG-5025 |
|
Параметры обработки |
|||
|
Обрабатываемый диаметр |
мм |
Ø 1 ~ 80 |
Ø 1 ~ 80 |
|
Обрабатываемый диаметр (опция) |
мм |
Ø 40 ~ 150 |
Ø 40 ~ 150 |
|
Максимальная длина обработки |
мм |
205 |
255 |
|
Ведущий круг |
|||
|
Размеры ведущего круга |
мм |
305 х 205 х Ø 127 |
305 х 205 х Ø 127 |
|
Обороты шпинделя ведущего круга |
об/мин |
10 ~ 300 (бесступенчатое) |
10 ~ 300 (бесступенчатое) |
|
Угол наклона ведущего круга |
град |
-3° ~ +5° |
-3° ~ +5° |
|
Угол поворота бабки ведущего круга |
град |
± 5 ° |
± 5 ° |
|
Шлифовальный круг |
|||
|
Размеры шлифовального круга |
мм |
510 x 205 x 304.8 |
510 x 255 x 304.8 |
|
Линейная скорость |
м/с |
33(40) |
33(40) |
|
Оборотышпинделя шлифовального круга |
об/мин |
1200 |
1200 |
|
Мощность двигателя шлифовального круга |
кВт |
15 |
15 |
|
Подачи маховиков |
|||
|
Подача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
3.5 (0.05) |
3.5 (0.05) |
|
Микроподача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.1 (0.001) |
0.1 (0.001) |
|
Подача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
9 (0.05) |
9 (0.05) |
|
Микроподача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.2 (0.001) |
0.2 (0.001) |
|
Подача правильного устройства при повороте маховика на 1 оборот (1 деление) |
мм |
2 (0.01) |
2 (0.01) |
|
Прочее |
|||
|
Мощность помпы СОЖ |
кВт |
0.18 |
0.18 |
|
Мощность гидравлической помпы |
кВт |
0.75 |
0.75 |
|
Габариты и вес станка |
|||
|
Вес станка |
кг |
4300 |
4400 |
|
Габариты станка |
мм |
2350 x 1900 x 1530 |
2350 x 1900 x 1530 |
Бесцентрово-шлифовальные станки предназначены для бесцентрового шлифования цилиндрических поверхностей.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Ведущий круг и фланец ведущего круга
- Шлифовальный круг и фланец шлифовального круга
- Стойка с опорным ножом для врезного шлифования
- Стойка с опорным ножом для шлифования на проход
- Масляный бак
- Система охлаждения
- Алмазный инструмент
- Инструмент для обслуживания станка
- Лампа освещения рабочей зоны
- Руководство по эксплуатации станка на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Стенд и оправка для балансировки шлифовального круга
- Автоматическое приспособление для врезного шлифования
- Устройство ручной подачи для врезного шлифования
- Гидравлическое устройство извлечения детали при врезном шлифовании
- Автоматическое устройство загрузки
- Устройство автоматической подачи для шлифования на проход
- Устройство автоматической разгрузки
- Устройство поддержки длинных прутков при шлифовании V-типа
- Профильный шаблон
- Магнитный сепаратор для очистки СОЖ
- Бумажный фильтр
- Гидроциклонный сепаратор СОЖ
- Устройство автоматической загрузки/разгрузки (врезное шлифование)
- Вибрационное устройство загрузки (шлифование на проход (продольное шлифование))
- Люнет для длинных деталей (шлифование на проход) L = 250~500 мм
Доставка товаров осуществляется по всей территории России, а также в страны СНГ. Отправка заказов в регионы оплачивается покупателем в соответствии с тарифами транспортной компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Также возможен самовывоз с нашего склада в Москве.
