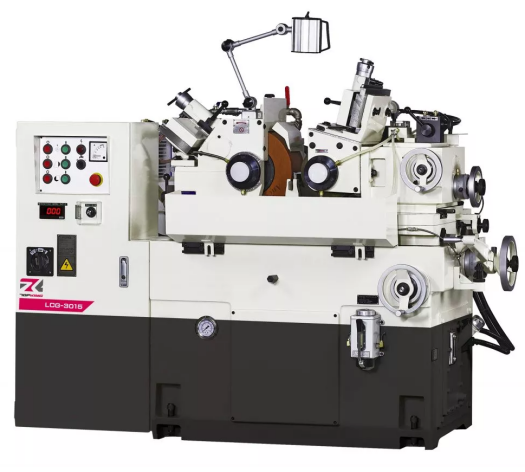

Бесцентровые шлифовальные станки TOPKING модели LCG-3015
Обороты шпинд. вед. круга: 10-300 об/мин
Мин. подача круга: 0,001 мм
∠ поворота вед. круга: ± 5°
Без ЧПУ
- Технические характеристики
- Комплектация
- Доставка
|
Модель |
Ед. изм. |
LCG-3015 |
|
Параметры обработки |
||
|
Обрабатываемый диаметр |
мм |
Ø 1 ~ 40 |
|
Обрабатываемый диаметр (опция) |
мм |
Ø 30 ~ 60 |
|
Максимальная длина обработки |
мм |
150 |
|
Ведущий круг |
||
|
Размеры ведущего круга |
мм |
205 х 150 х Ø 120 |
|
Обороты шпинделя ведущего круга |
об/мин |
10 ~ 300 (бесступенчатое) |
|
Угол наклона ведущего круга |
град |
-3° ~ +5° |
|
Угол поворота бабки ведущего круга |
град |
± 5 ° |
|
Шлифовальный круг |
||
|
Размеры шлифовального круга |
мм |
305х 150 х 120 |
|
Линейная скорость |
м/с |
33 |
|
Обороты шпинделя шлифовального круга |
об/мин |
1900 |
|
Мощность двигателя шлифовального круга |
кВт |
5,5 |
|
Подачи маховиков |
||
|
Подача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
3.5 (0.05) |
|
Микроподача верхних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.1 (0.001) |
|
Подача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
7 (0.05) |
|
Микроподача нижних салазок при повороте маховика на 1 оборот (1 деление) |
мм |
0.2 (0.001) |
|
Подача правильного устройства при повороте маховика на 1 оборот (1 деление) |
мм |
1.25 (0.01) |
|
Прочее |
||
|
Мощность помпы СОЖ |
кВт |
0.1 |
|
Мощность гидравлической помпы |
кВт |
0.75 |
|
Габариты и вес станка |
||
|
Вес станка |
кг |
1800 |
|
Габариты станка |
мм |
1750 х 1050 х 1400 |
Станки применяются для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку помещают между двумя абразивными кругами — шлифовальным, ведущим и прижимают к опорному ножу.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
- Ведущий круг и фланец ведущего круга
- Шлифовальный круг и фланец шлифовального круга
- Стойка с опорным ножом для врезного шлифования
- Стойка с опорным ножом для шлифования на проход
- Масляный бак
- Система охлаждения
- Алмазный инструмент
- Инструмент для обслуживания станка
- Лампа освещения рабочей зоны
- Руководство по эксплуатации станка на русском языке
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
- Стенд и оправка для балансировки шлифовального круга
- Автоматическое приспособление для врезного шлифования
- Устройство ручной подачи для врезного шлифования
- Гидравлическое устройство извлечения детали при врезном шлифовании
- Автоматическое устройство загрузки
- Устройство автоматической подачи для шлифования на проход
- Устройство автоматической разгрузки
- Устройство поддержки длинных прутков при шлифовании V-типа
- Профильный шаблон
- Магнитный сепаратор для очистки СОЖ
- Бумажный фильтр
- Гидроциклонный сепаратор СОЖ
- Устройство автоматической загрузки/разгрузки (врезное шлифование)
- Вибрационное устройство загрузки (шлифование на проход (продольное шлифование))
- Люнет для длинных деталей (шлифование на проход) L = 250~500 мм
