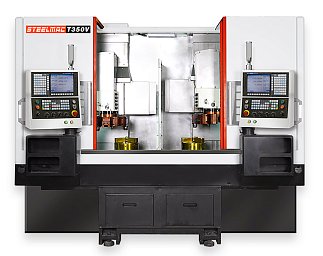

Токарные вертикальные обрабатывающие центры STEELMAC серии TV
Высота точения: 330 мм
Гл. двигатель: 11 кВт
Вес: 6300 кг
- Технические характеристики
- Комплектация
- Доставка

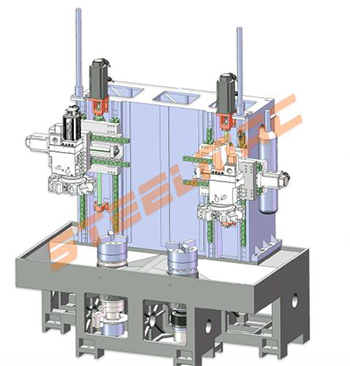

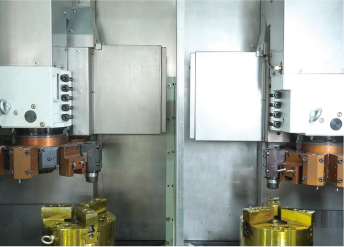

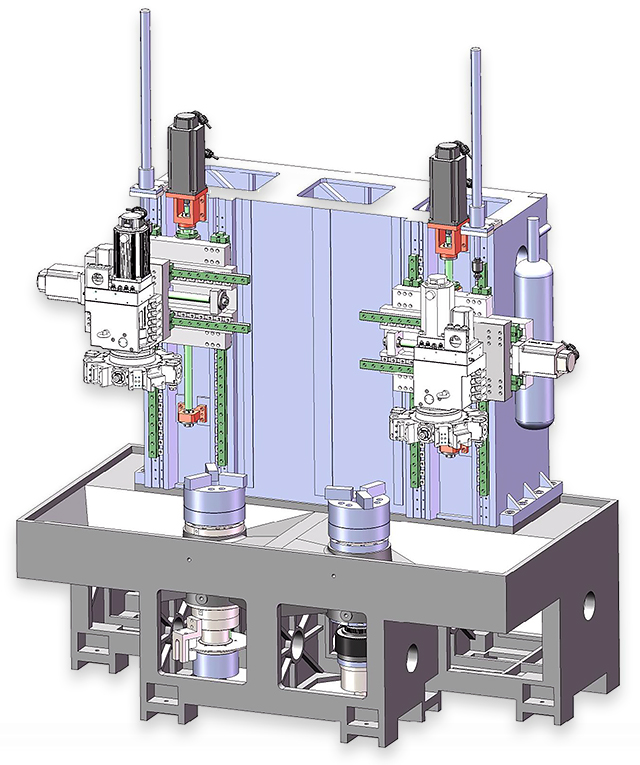

Токарные вертикальные центры серии TV предназначены для силовой вертикальной токарной обработки крупногабаритных деталей: фланцев, дисков, цилиндров и т.д. при тяжелых режимах резания. Наличие двух револьверных головок (расположенных в верхней части станка) и двух шпинделей (расположенных в нижней части станка), позволяет производить одновременную обработку деталей с двух сторон, что приводит к увеличению производительности в 3 и более раз из-за одновременной обработки деталей и значительно снижает вспомогательное время на переналадку и установку деталей.
Технические характеристики / Модель | Ед. изм | T450V |
Диаметр патрона шпинделя с левой стороны | дюйм | 10” / 12” опция |
Диаметр патрона шпинделя с правой стороны | дюйм | 10” / 12” опция |
Параметры обработки с левой и правой стороны | ||
Максимальный устанавливаемый диаметр | мм | 450 |
Максимальный диаметр обработки | мм | 350 |
Максимальная высота обработки | мм | 330 |
Максимальный диаметр прутка в шпинделе с левой стороны | мм | 52 |
Максимальный диаметр прутка в шпинделе с правой стороны | мм | 52 |
Перемещения | ||
Перемещение по оси X1/Х2 | мм | 245 |
Перемещение по оси Z1/Z2 | мм | 400 |
Перемещение по оси Y | мм | - |
Шпиндель с левой стороны | ||
Обороты шпинделя | об/мин | 3500 |
Мощность привода шпинделя | кВт | 11 |
Конус шпинделя | А2-6 | |
Диаметр отверстия в шпинделе | мм | 66 |
Шпиндель с правой стороны | ||
Обороты шпинделя | об/мин | 3500 |
Мощность привода шпинделя | кВт | 11 |
Конус шпинделя | А2-6 | |
Диаметр отверстия в противошпинделе | мм | 66 |
Револьверная голова типа BMT (нижняя / верхняя) | ||
Тип револьверной головы | Приводная | |
Количество инструментов | шт | 8 / 12 |
Блок для наружной обработки | мм | 25х25 |
Блок для внутренней обработки | мм | 32 |
Угловой приводной блок 90° | BMT55 | |
Осевой приводной блок 0° | BMT55 | |
Задняя бабка | ||
Конус пиноли задней бабки | - | |
Диаметр пиноли задней бабки | мм | - |
Выдвижение пиноли задней бабки | мм | - |
Подачи | ||
Ускоренные подачи по осям X/Z | м/мин | 20 |
Усилие подачи по осям X/Z | N/m | 10 / 10 |
Точность | ||
Точность позиционирования по осям X/Z | мм | ±0,005 |
Повторяемость по осям X/Z | мм | 0,005 |
Габаритные размеры (ДхШхВ) | м | 3,0х2,0х2,8 |
Вес станка | кг | 6300 |
Дополнительная комплектация
Модель / Комплектация | T450V |
Система ЧПУ | |
Система ЧПУ GSK 980TD | Стандарт |
Система ЧПУ GSK 988TA | ✔ |
Система ЧПУ Syntec 7TA | - |
Система ЧПУ Syntec 21TA | ✔ |
Система ЧПУ Syntec 22TB | ✔ |
Система ЧПУ Fanuc 0i-TF | ✔ |
Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ |
Система ЧПУ Siemens 828D | ✔ |
Система ЧПУ Siemens 828D (Shop Turn) | ✔ |
Патроны | |
Цанговый патрон | - |
3-х кулачковый цельный патрон 6” (Ø150 мм) | - |
3-х кулачковый полый патрон 6” (Ø150 мм) | - |
3-х кулачковый цельный патрон 8” (Ø200 мм) | - |
3-х кулачковый полый патрон 8” (Ø200 мм) | - |
3-х кулачковый цельный патрон 10” (Ø250 мм) | Стандарт |
3-х кулачковый полый патрон 10” (Ø250 мм) | ✔ |
3-х кулачковый цельный патрон 12” (Ø300 мм) | ✔ |
3-х кулачковый полый патрон 12” (Ø300 мм) | ✔ |
3-х кулачковый цельный патрон 15” (Ø385 мм) | - |
3-х кулачковый полый патрон 15” (Ø385 мм) | - |
Индексные патроны | |
Индексный патрон 7” (Ø175 мм) | - |
Индексный патрон 8” (Ø200 мм) | - |
Индексный патрон 10” (Ø250 мм) | - |
Индексный патрон 12” (Ø300 мм) | - |
Привод шпинделя | |
Мощность привода шпинделя 5,5 кВт | - |
Мощность привода шпинделя 7,5 кВт | - |
Мощность привода шпинделя 11 кВт | Стандарт |
Мощность привода шпинделя 15 кВт | ✔ |
Мощность привода шпинделя 18,5 кВт | - |
Мощность привода шпинделя 22 кВт | - |
Револьверные головки | |
Револьверная головка на 8 позиций | Стандарт |
Револьверная головка на 12 позиций | ✔ |
Приводная револьверная головка на 12 позиций | ✔ |
Ось Y | - |
Инструментальная система | |
Блок для наружной обработки | ✔ |
Блок для внутренней обработки | ✔ |
Приводные блоки | |
Угловой приводной блок 90° (BMT40) | - |
Осевой приводной блок 0° (BMT40) | - |
Угловой приводной блок 90° (BMT55) | ✔ |
Осевой приводной блок 0° (BMT55) | ✔ |
Приводной блок BMT55 с быстросменными оправками | ✔ |
Приводной блок BMT55 с регулируемым углом | ✔ |
Задняя бабка | |
Механическая задняя бабка с гидравлическим пинолем | - |
Программируемая задняя бабка | - |
Прочее: | |
Контроль температуры шпинделя | ✔ |
Контроль работы станка (контроль перерыва станка) | ✔ |
Пульт с маховиком для системы ЧПУ | ✔ |
Линейные направляющие - Hiwin | ✔ |
Автоматическая дверь | ✔ |
Система измерения инструмента Renishaw | ✔ |
Уловитель деталей | - |
Конвейер для удаления стружки | ✔ |
Маслоотделитель от СОЖ | ✔ |
Мощность помпы СОЖ - 370 Вт | Стандарт |
Мощность помпы СОЖ - 500 Вт | ✔ |
Робот портального типа | ✔ |
Робот манипулятор | ✔ |
Пруткоподатчик | - |
