Токарные станки с ЧПУ STEELMAC серии HTC/HCL
Токарные станки с ЧПУ STEELMAC серии HTC/HCL
предназначены для эксплуатации во вспомогательных, заготовительных и опытных производствах для токарной обработки небольших типоразмеров деталей типа тел вращения: валов, осей, фланцев, втулок, колец и т.д., а также изготовление опытных образцов деталей для запуска в основное единичном и мелко-серийном производством.
Цена: по запросу
- Технические характеристики
- Комплектация
- Видео
- Доставка

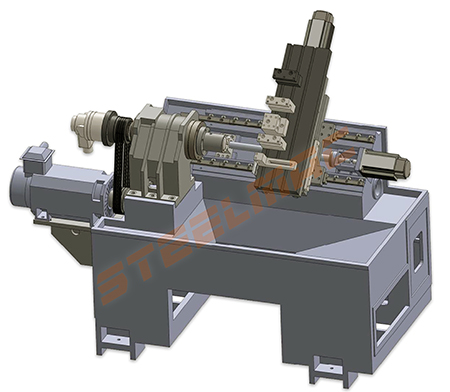

Токарные станки с ЧПУ серии НTC предназначены для эксплуатации во вспомогательных, заготовительных и опытных производствах для токарной обработки небольших типоразмеров деталей типа тел вращения: валов, осей, фланцев, втулок, колец и т.д., а также изготовление опытных образцов деталей для запуска в основное единичном и мелко-серийном производством.
|
Тех. характеристики |
Ед. изм. |
НТС500 |
НТС450 |
НТС350 |
|
|
Диаметр патрона |
дюйм |
Цанговый патрон /6” опция |
|||
|
Параметры обработки |
|
|
|
|
|
|
Макс. устанавливаемый диаметр |
мм |
500 |
450 |
350 |
|
|
Макс. диаметр обработки |
мм |
160 |
120 |
120 |
|
|
Макс. длина обработки |
мм |
400 |
380 |
- |
|
|
Макс. диаметр прутка |
мм |
50 |
40 |
40 |
|
|
Перемещения |
|
|
|
|
|
|
Перемещение по оси X |
мм |
500 |
380 |
290 |
|
|
Перемещение по оси Z |
мм |
400 |
380 |
320 |
|
|
Перемещение по оси Y |
|
- |
- |
- |
|
|
Шпиндель |
|
|
|
|
|
|
Обороты шпинделя |
об/мин |
4000 |
4000 |
4500 |
|
|
Мощность привода шпинделя |
кВт |
7,5 |
7,5 |
3,7 |
|
|
Конус шпинделя |
|
А2-5 |
А2-5 |
А2-5 |
|
|
Диаметр отверстия в шпинделе |
мм |
60 |
60 |
48 |
|
|

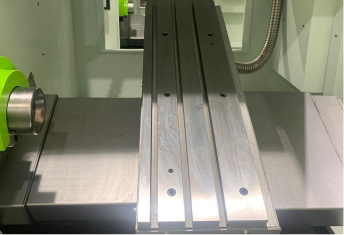

Инструментальный стол с пазами |
|
|
|
|
|
|
Количество инструментов |
|
5 - блоков |
5 - блоков |
5 - блоков |
|
|
Размер сечения державки резца |
мм |
20 |
20 |
20 |
|
|
Диаметр расточной оправки |
мм |
32 |
25 |
25 / 32 |
|
|
Задняя бабка |
|
|
|
|
|
|
Конус пиноли задней бабки |
|
- |
- |
- |
|
|
Диаметр пиноли задней бабки |
мм |
- |
- |
- |
|
|
Выдвижение пиноли задней бабки |
мм |
- |
- |
- |
|
|
Подачи |
|
|
|
|
|
|
Ускоренные подачи по осям X/Z |
м/мин |
25/25 |
25/25 |
25/25 |
|
|
Точность |
|
|
|
|
|
|
Точность позиционир. по осям X/Z |
мм |
±0,008 |
±0,008 |
±0,008 |
|
|
Повторяемость по осям X/Z |
мм |
0,01 |
0,01 |
0,01 |
|
|
Габаритные размеры (ДхШхВ) |
м |
2,4х1,8х2,4 |
2,2х1,6х1,8 |
2,0х1,4х1,7 |
|
|
Вес станка |
кг |
3200 |
2000 |
1700 |
|
Дополнительная комплектация
| Комплектация / Модель | НТС500 | НТС450 | НТС350 | НТС300 | HCL-360 | HCL-320 |
| Система ЧПУ: | ||||||
| Система ЧПУ GSK 980TD | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Система ЧПУ GSK GSK988TA | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Syntec 7TA | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Syntec 21TA | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Syntec 22TB | - | - | - | - | - | - |
| Система ЧПУ Fanuc 0i-TF | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | - | - | - | - | - | - |
| Система ЧПУ Siemens 828D | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | - | - | - | - | - | - |
| Патроны: | ||||||
| Цанговый патрон | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | ✔ | ✔ | - | - | ✔ | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | ✔ | ✔ | - | - | ✔ | - |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | - | - | - | - | - | - |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | - | - | - | - | - | - |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - | - | - | - | - | - |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - | - | - | - | - | - |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) | - | - | - | - | - | - |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | - | - | - | - | - | - |
| 3-х кулачковый цельный патрон 18” (Ø450 мм) | ||||||
| 3-х кулачковый полый патрон 18” (Ø450 мм) | ||||||
| Индексные патроны | ||||||
| Индексный патрон 7” (Ø175 мм) | ✔ | ✔ | - | - | ✔ | - |
| Индексный патрон 8” (Ø200 мм) | ✔ | ✔ | - | - | ✔ | - |
| Индексный патрон 10” (Ø250 мм) | - | - | - | - | - | - |
| Индексный патрон 12” (Ø300 мм) | - | - | - | - | - | - |
| Привод шпинделя: | ||||||
| Мощность привода шпинделя 3,7 кВт | - | - | Стандарт | Стандарт | - | Стандарт |
| Мощность привода шпинделя 5,5 кВт | - | - | ✔ | ✔ | Стандарт | ✔ |
| Мощность привода шпинделя 7,5 кВт | Стандарт | Стандарт | - | - | ✔ | - |
| Мощность привода шпинделя 11 кВт | ✔ | ✔ | - | - | - | - |
| Мощность привода шпинделя 15 кВт | - | - | - | - | - | - |
| Револьверные головки: | ||||||
| Револьверная головка на 8 позиций | ✔ | ✔ | ✔ | - | - | - |
| Револьверная головка на 12 позиций | ✔ | ✔ | - | - | - | - |
| Приводная револьверная головка на 12 позиций | ✔ | - | - | - | - | - |
| Ось Y | ✔ | - | - | - | - | - |
| Инструментальные блоки | ||||||
| Блок для наружной обработки | ✔ | ✔ | ✔ | - | - | - |
| Блок для внутренней обработки | ✔ | ✔ | ✔ | - | - | - |
| 4-х позиционный резцедержатель (электромеханический) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Инструментальный стол с пазами | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Блок для наружной обработки | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Блок для внутренней обработки | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |

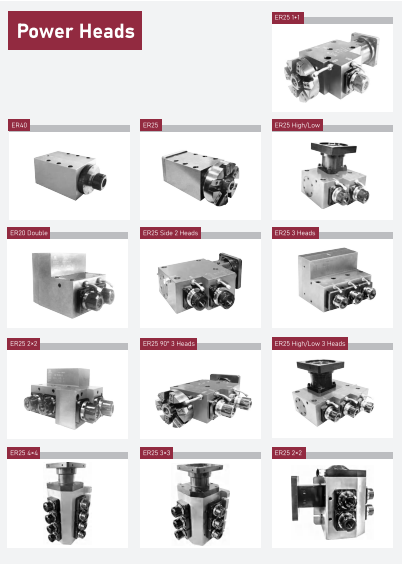

| Приводная головка ER25 (2+2 позиции для инструмента) | ✔ | - | - | - | - | - |
| Приводная головка ER25 (3+3 позиции для инструмента) | ✔ | - | - | - | - | - |
| Приводная головка ER25 (4+4 позиции для инструмента) | ✔ | - | - | - | - | - |
| Приводная головка ER20 (1 позиция для инструмента) | - | - | ✔ | ✔ | ✔ | ✔ |
| Приводная головка ER20 (2 позиции для инструмента) | - | - | ✔ | ✔ | ✔ | ✔ |
| Приводная головка ER25 (1 позиция для инструмента) | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| 6-ти позиционная приводная головка | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| 6-ти позиционная приводная головка (6+1) | ✔ | ✔ | - | - | - | - |
| 6-ти позиционная приводная головка (6+2) | ✔ | ✔ | - | - | - | - |
| Приводная головка ER25 (2 позиции для инструмента) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Приводная головка ER25 (3 позиции для инструмента) | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| Приводная головка ER25 боковая (2 позиции) | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Приводная головка ER25 боковая (3 позиции) | ✔ | ✔ | ✔ | ✔ | ✔ | - |
| Приводные блоки: | ||||||
| Угловой приводной блок 90° (BMT40) | ✔ | - | - | - | - | - |
| Осевой приводной блок 0° (BMT40) | ✔ | - | - | - | - | - |
| Угловой приводной блок 90° (BMT55) | - | - | - | - | - | - |
| Осевой приводной блок 0° (BMT55) | - | - | - | - | - | - |
| Приводной блок BMT55 с быстросменными оправками | - | - | - | - | - | - |
| Приводной блок BMT55 с регулируемым углом | - | - | - | - | - | - |
| Задняя бабка: | ||||||
| Механическая задняя бабка с гидравлическим пинолем | - | - | - | - | ✔ | ✔ |
| Программируемая задняя бабка (сервоприводная) | - | - | - | - | - | - |
| Дополнительные комплектующие | ||||||
| Пульт с маховиком для системы ЧПУ | ✔ | ✔ | ✔ | ✔ | - | - |
| Линейные направляющие - Hiwin | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Система измерения инструмента Renishaw | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Уловитель деталей | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Конвейер для удаления стружки | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Мощность помпы СОЖ - 370 Вт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт |
| Мощность помпы СОЖ - 500 Вт | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Робот портального типа | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Робот манипулятор | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Пруткоподатчик | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
