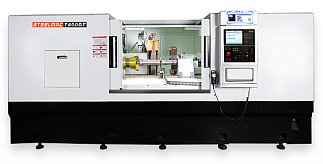

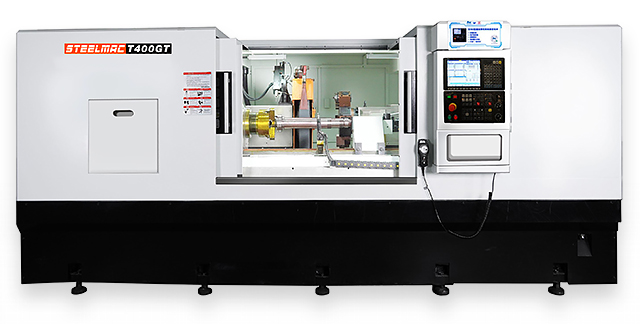

Многоцелевые токарные станки серии GT (с функцией шлифования осевых деталей и валов)
Цена: по запросу
- Технические характеристики
- Описание
- Фото

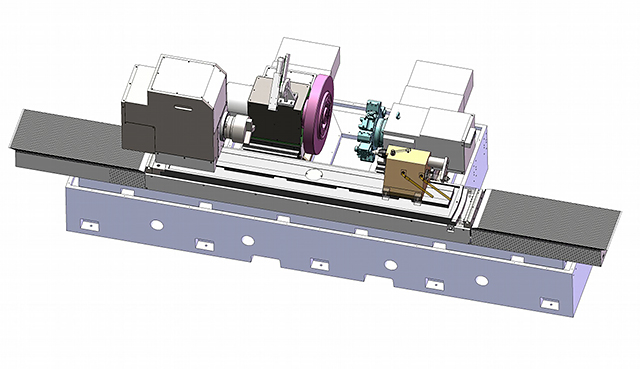

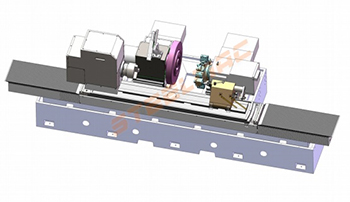

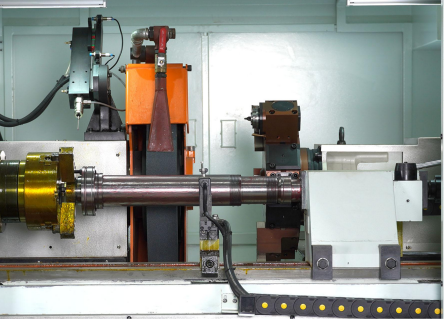

Токарно-шлифовальный станок с ЧПУ GT, уникальность данных станков заключается в том, что на одном оборудование возможно производить токарные и шлифовальные технологических операций для изготовления деталей: валов, осей, шпинделей и т.д. Наличие шлифовальной бабки позволяет обрабатывать высокоточные детали за один установ, обеспечивая единую систему базирования заготовки, что влияет на высокое качество обработки ответственных поверхностей деталей, высокую точность до 5-6 квалитета и шероховатость до Ra 0,2-0,4 мкм.
| Технические характеристики / Модель | Ед. изм | GT30 |
| Диаметр патрона главного шпинделя | дюйм | 8” / 10” опция |
| Параметры обработки | ||
| Максимальный диаметр шлифования | мм | 300 |
| Максимальная длина шлифования | мм | 800 |
| Максимальный вес шлифуемых заготовок | кг | 150 |
| Максимальный диаметр токарной обработки | мм | 300 |
| Максимальная длина токарной обработки | мм | 800 |
| Максимальный диаметр прутка | мм | 48 |
| Перемещения | ||
| Перемещение по оси X | мм | 200 |
| Перемещение по оси Z | мм | 1100 |
| Перемещение по оси Y | мм | - |
| Шпиндель | ||
| Обороты шпинделя | об/мин | 4000 |
| Мощность привода шпинделя | кВт | 4,7 / 5,5 / 7,5 опция |
| Конус шпинделя | А2-5 | |
| Диаметр отверстия в шпинделе | мм | 60 |
| Шлифовальная бабка | По запросу | |
| Мощность привода шпинделя | кВт | 15 |
| Шлифовальный круг (Ø наружный х толщина х Ø посадочный) | мм | 600 х 20~75 х 305 |
| Револьверная голова | ||
| Тип револьверной головы | Стационарная | |
| Количество инструментов | шт | 8 |
| Блок для наружной обработки | мм | 25х25 |
| Блок для внутренней обработки | мм | 32 |
| Блок для расточного инструмента | мм | 190 |
| Угловой приводной блок 90° | BMT55 | |
| Осевой приводной блок 0° | BMT55 | |
| Задняя бабка | ||
| Конус пиноли задней бабки | МТ5 | |
| Диаметр пиноли задней бабки | мм | 75 |
| Выдвижение пиноли задней бабки | мм | 100 |
| Подачи | ||
| Ускоренные подачи по осям X/Z | м/мин | 20 |
| Линейная скорость шлифовального круга | м/с | 45 |
| Точность | ||
| Точность позиционирования по осям X/Z | мм | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 |
| Цилиндричность при шлифовании | мм | 0,002 |
| Шероховатость при шлифовании | мм | Ra0,4 |
| Габаритные размеры (ДхШхВ) | м | 4,3х2,6х1,8х1,8х2,0 |
| Вес станка | кг | 8000 |
Дополнительная комплектация
| Модель / Комплектация | GT30 |
| Система ЧПУ | |
| Система ЧПУ GSK 980TD | - |
| Система ЧПУ GSK 988TA | Стандарт |
| Система ЧПУ Syntec 7TA | - |
| Система ЧПУ Syntec 21TA | ✔ |
| Система ЧПУ Syntec 22TB | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ |
| Система ЧПУ Siemens 828D | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ |
| Патроны | |
| Цанговый патрон | - |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | - |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | - |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | Стандарт |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | ✔ |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | ✔ |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | ✔ |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - |
| Индексные патроны | |
| Индексный патрон 7” (Ø175 мм) | - |
| Индексный патрон 8” (Ø200 мм) | - |
| Индексный патрон 10” (Ø250 мм) | - |
| Индексный патрон 12” (Ø300 мм) | - |
| Привод главного шпинделя | |
| Мощность главного привода шпинделя 4,7 кВт | Стандарт |
| Мощность главного привода шпинделя 5,5 кВт | ✔ |
| Мощность привода шпинделя 7,5 кВт | ✔ |
| Мощность привода шпинделя 11 кВт | - |
| Привод шлифовальной бабки | |
| Мощность привода шлифовальной бабки 15 кВт | Стандарт |
| Мощность привода шлифовальной бабки 18,5 кВт | - |
| Револьверные головки | |
| Револьверная головка на 8 позиций | Стандарт |
| Револьверная головка на 12 позиций | ✔ |
| Приводная револьверная головка на 12 позиций | ✔ |
| Ось Y | - |
| Инструментальная система для револьверной головки | |
| Блок для наружной обработки | ✔ |
| Блок для внутренней обработки | ✔ |
| Инструментальная система для шлифовальной бабки | |
| Шлифовальный круг 600 х 20~75 х 305 | ✔ |
| Фланец шлифовального круга | ✔ |
| Приводные блоки | |
| Угловой приводной блок 90° (BMT40) | - |
| Осевой приводной блок 0° (BMT40) | - |
| Угловой приводной блок 90° (BMT55) | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ |
| Приводной блок BMT55 с быстросменными оправками | ✔ |
| Приводной блок BMT55 с регулируемым углом | ✔ |
| Задняя бабка | |
| Механическая задняя бабка с гидравлическим пинолем | ✔ |
| Программируемая задняя бабка | - |
| Прочее: | |
| Контроль температуры шпинделя | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ |
| Линейные направляющие - Hiwin | ✔ |
| Автоматическая дверь | ✔ |
| Система измерения инструмента Renishaw | ✔ |
| Уловитель деталей | ✔ |
| Конвейер для удаления стружки | ✔ |
| Маслоотделитель от СОЖ | ✔ |
| Мощность помпы СОЖ - 370 Вт | Стандарт |
| Мощность помпы СОЖ - 500 Вт | ✔ |
| Робот портального типа | ✔ |
| Робот манипулятор | ✔ |
| Пруткоподатчик | - |
