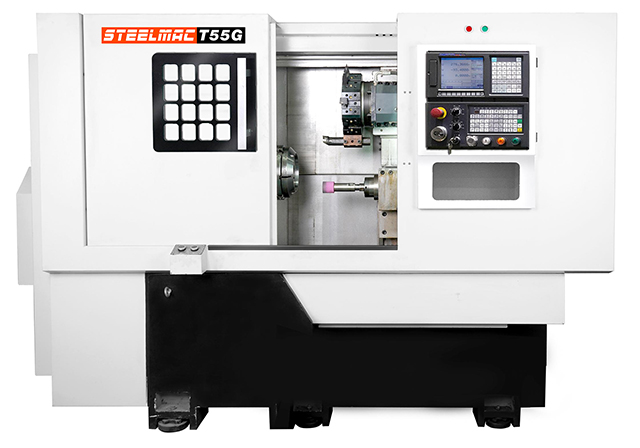

Токарные обрабатывающие центры STEELMAC серии TG (с функцией шлифования)
Токарные обрабатывающие центры STEELMAC серии TG (с функцией шлифования)
Уникальность данных станков заключается в том, что на одном оборудование возможно производить токарные и шлифовальные технологических операций для изготовления деталей: фланцев, шпинделей, гильз, поршней, втулок, колец и т.д. Наличие шлифовальной бабки позволяет обрабатывать высокоточные детали за один установ, обеспечивая единую систему базирования заготовки, что влияет на высокое качество обработки ответственных поверхностей деталей, высокую точность до 5-6 квалитета и шероховатость до Ra 0,2-0,4 мкм.
Цена: по запросу
- Технические характеристики
- Комплектация
- Видео
- Доставка

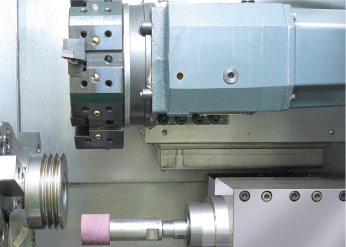

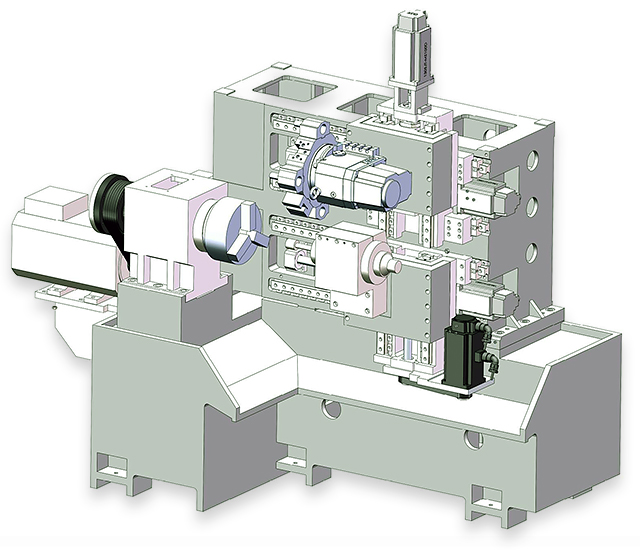

Токарно-шлифовальные обрабатывающие центры серии TG, уникальность данных станков заключается в том, что на одном оборудование возможно производить токарные и шлифовальные технологических операций для изготовления деталей: фланцев, шпинделей, гильз, поршней, втулок, колец и т.д. Наличие шлифовальной бабки позволяет обрабатывать высокоточные детали за один установ, обеспечивая единую систему базирования заготовки, что влияет на высокое качество обработки ответственных поверхностей деталей, высокую точность до 5-6 квалитета и шероховатость до Ra 0,2-0,4 мкм.
| Технические характеристики / Модель | Ед. изм | T500G | T600G |
| Диаметр патрона главного шпинделя | дюйм | 8” / 10” опция | 10” / 12” опция |
| Параметры обработки | |||
| Максимальный устанавливаемый диаметр | мм | 500 | 600 |
| Максимальный диаметр обработки над станиной | мм | 350 | 500 |
| Максимальный диаметр обработки над суппортом | мм | 240 | 400 |
| Максимальная длина обработки | мм | 320 | 350 |
| Максимальный диаметр прутка | мм | 48 | 65 |
| Перемещения | |||
| Перемещение по оси X | мм | 120 | 210 |
| Перемещение по оси Z | мм | 370 | 400 |
| Перемещение по оси Y | мм | - | - |
| Шпиндель | |||
| Обороты шпинделя | об/мин | 2000 | 1500 |
| Мощность привода шпинделя | кВт | 15 / 18,5 опция | 18,5 / 22 опция |
| Конус шпинделя | А2-6 | А2-8 | |
| Диаметр отверстия в шпинделе | мм | 62 | 85 |
| Шлифовальная бабка | По запросу | По запросу | |
| Обороты шпинделя | об/мин | ||
| Мощность привода шпинделя | кВт | ||
| Посадочный размер (диаметр) шпинделя | мм | ||
| Револьверная голова | |||
| Тип револьверной головы | Стационарная | Стационарная | |
| Количество инструментов | шт | 8 | 8 |
| Блок для наружной обработки | мм | 25х25 | 25х25 |
| Блок для внутренней обработки | мм | 32 | 32 |
| Угловой приводной блок 90° | - | - | |
| Осевой приводной блок 0° | - | - | |
| Задняя бабка | |||
| Конус пиноли задней бабки | - | - | |
| Диаметр пиноли задней бабки | мм | - | - |
| Выдвижение пиноли задней бабки | мм | - | - |
| Подачи | |||
| Ускоренные подачи по осям X/Z | м/мин | 20 | 25 |
| Точность | |||
| Точность позиционирования по осям X/Z | мм | ±0,005 | ±0,005 |
| Повторяемость по осям X/Z | мм | 0,005 | 0,005 |
| Габаритные размеры (ДхШхВ) | м | 2,4х1,8х2,0 | 4,4х1,9х2,4 |
| Вес станка | кг | 3300 | 4600 |
Дополнительная комплектация
| Модель / Комплектация | T500G | T600G |
| Система ЧПУ | ||
| Система ЧПУ GSK 980TD | - | - |
| Система ЧПУ GSK 988TA | Стандарт | Стандарт |
| Система ЧПУ Syntec 7TA | - | - |
| Система ЧПУ Syntec 21TA | ✔ | ✔ |
| Система ЧПУ Syntec 22TB | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF | ✔ | ✔ |
| Система ЧПУ Fanuc 0i-TF (Manual Guide i) | ✔ | ✔ |
| Система ЧПУ Siemens 828D | ✔ | ✔ |
| Система ЧПУ Siemens 828D (Shop Turn) | ✔ | ✔ |
| Патроны | ||
| Цанговый патрон | ✔ | ✔ |
| 3-х кулачковый цельный патрон 6” (Ø150 мм) | - | - |
| 3-х кулачковый полый патрон 6” (Ø150 мм) | - | - |
| 3-х кулачковый цельный патрон 8” (Ø200 мм) | Стандарт | - |
| 3-х кулачковый полый патрон 8” (Ø200 мм) | ✔ | - |
| 3-х кулачковый цельный патрон 10” (Ø250 мм) | ✔ | Стандарт |
| 3-х кулачковый полый патрон 10” (Ø250 мм) | ✔ | ✔ |
| 3-х кулачковый цельный патрон 12” (Ø300 мм) | - | ✔ |
| 3-х кулачковый полый патрон 12” (Ø300 мм) | - | ✔ |
| 3-х кулачковый цельный патрон 15” (Ø385 мм) | - | - |
| 3-х кулачковый полый патрон 15” (Ø385 мм) | - | - |
| 3-х кулачковый цельный патрон 18” (Ø450 мм) | - | - |
| 3-х кулачковый полый патрон 18” (Ø450 мм) | - | - |
| Индексные патроны | ||
| Индексный патрон 7” (Ø175 мм) | ✔ | ✔ |
| Индексный патрон 8” (Ø200 мм) | ✔ | ✔ |
| Индексный патрон 10” (Ø250 мм) | - | ✔ |
| Индексный патрон 12” (Ø300 мм) | - | - |
| Привод шпинделя | ||
| Мощность привода шпинделя 5,5 кВт | - | - |
| Мощность привода шпинделя 7,5 кВт | - | - |
| Мощность привода шпинделя 11 кВт | - | - |
| Мощность привода шпинделя 15 кВт | Стандарт | - |
| Мощность привода шпинделя 18,5 кВт | ✔ | Стандарт |
| Мощность привода шпинделя 22 кВт | - | ✔ |
| Револьверные головки | ||
| Револьверная головка на 8 позиций | Стандарт | Стандарт |
| Револьверная головка на 12 позиций | - | - |
| Приводная револьверная головка на 12 позиций | - | - |
| Ось Y | - | - |
| Инструментальная система для револьверной головки | ||
| Блок для наружной обработки | ✔ | ✔ |
| Блок для внутренней обработки | ✔ | ✔ |
| Инструментальная система для шлифовальной бабки | ||
| Шлифовальные оправки для наружной обработки | ✔ | ✔ |
| Шлифовальные оправки для внутренней обработки | ✔ | ✔ |
| Приводные блоки | ||
| Угловой приводной блок 90° (BMT40) | - | - |
| Осевой приводной блок 0° (BMT40) | - | - |
| Угловой приводной блок 90° (BMT55) | ✔ | ✔ |
| Осевой приводной блок 0° (BMT55) | ✔ | ✔ |
| Приводной блок BMT55 с быстросменными оправками | ✔ | ✔ |
| Приводной блок BMT55 с регулируемым углом | ✔ | ✔ |
| Задняя бабка | ||
| Механическая задняя бабка с гидравлическим пинолем | - | - |
| Программируемая задняя бабка | - | - |
| Прочее: | ||
| Контроль температуры шпинделя | ✔ | ✔ |
| Контроль работы станка (контроль перерыва станка) | ✔ | ✔ |
| Пульт с маховиком для системы ЧПУ | ✔ | ✔ |
| Линейные направляющие - Hiwin | ✔ | ✔ |
| Автоматическая дверь | ✔ | ✔ |
| Система измерения инструмента Renishaw | ✔ | ✔ |
| Уловитель деталей | ✔ | ✔ |
| Конвейер для удаления стружки | ✔ | ✔ |
| Маслоотделитель от СОЖ | ✔ | ✔ |
| Мощность помпы СОЖ - 370 Вт | Стандарт | Стандарт |
| Мощность помпы СОЖ - 500 Вт | ✔ | ✔ |
| Робот портального типа | ✔ | ✔ |
| Робот манипулятор | ✔ | ✔ |
| Пруткоподатчик | ✔ | ✔ |
